+5V
PRG500
+5V
Vpp
VDD
SDAT
SCLK
Reset
Vss
C505
100n
D501
+5V
C506
LTL-96RG
D502
100n
C507
LTL-96RG
D503
100n
LTL-96RG
C508
D504
100n
LTL-96RG
Display
C509
Hintergrundbeleuchtung
100n

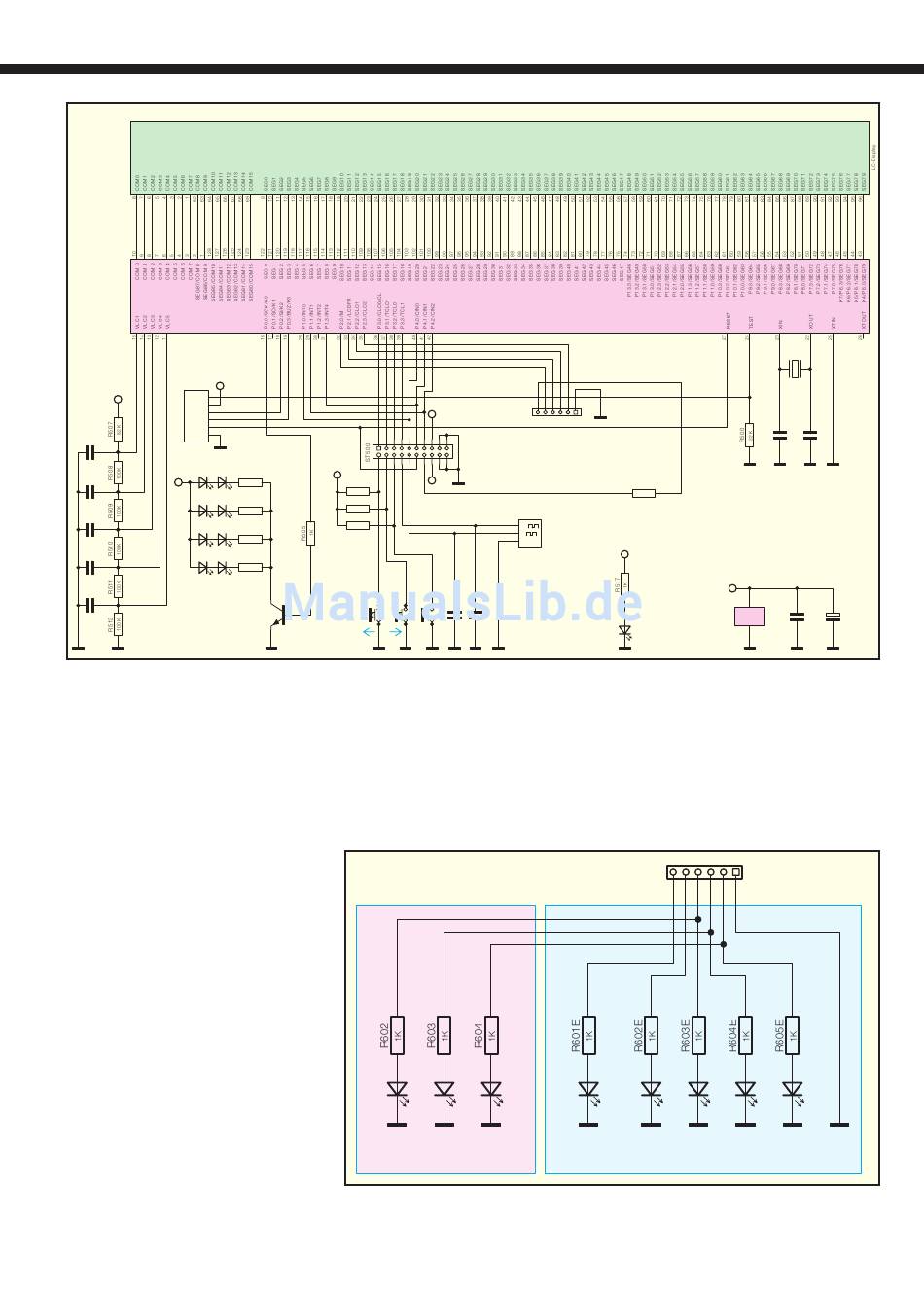

Bild 27: Displayeinheit des ALC 8000 und des ALC 8500 Expert
Sulfat-Ablagerungen an den Bleiplatten
des Akkus.
Ein weiterer Impuls wird an Port PG 4
(Pin 19) des Mikrocontrollers ausgekoppelt,
der zur Aktivierung des Stromimpulses für
die Akku-Innenwiderstandsmessung dient.
Die Signale SH-U und SH-I (Port PG 2
und PG 3) steuern die „Sample and Hold"-
Glieder zur Strom- und Spannungsmessung
bei der Akku-Innenwiderstands-Messfunk-
tion. Das Signal I-Lade an Pin 34 wird zur
Polaritätsumschaltung im Zusammenhang
mit der Lade-/Entladestromerfassung
genutzt.
Die vom Anlaog-Digital-Wandler kom-
menden Messwerte werden dem Mikro-
controller an Port PD 3 (Pin 28) zugeführt,
wobei die Messwertauswahl über PA 0 bis
PA 4 erfolgt. Über diese Port-Pins werden
dann die Eingangs-Multiplexer des A/D-
Wandlers gesteuert.
Für akustische Meldungen und Quit-
tungstöne ist das ALC 8500 Expert mit
einem Sound-Transducer (PZ 1) ausgestat-
tet, der über PB 4 und den Treibertransis-
tor T 80 mit einem Signal von ca. 2 kHz
versorgt wird.
Der Programmieradapter PRG 1 ist
ausschließlich zum Programmieren des
Mikrocontrollers in der Produktion vor-
gesehen, während Software-Updates und
1
3
5
7
9
11
2
4
6
8
10
12
+5V
R501
33R
R514
2K2
R515
R502
2K2
33R
R516
2K2
R503
33R
R504
33R
TA500
TA501 TA502
T500
OK
BC848A
-Upgrades über die USB-Schnittstelle des
Gerätes erfolgen können.
Das potentialfreie (optisch isolierte)
USB-Modul wird über die Steckverbindung
ST 10 mit Port PE 0 und Port PE 1 (Pin 2,
Pin 3) des Mikrocontrollers verbunden.
Zur Aufzeichnung von kompletten
Lade-/Entlade-Kurvenverläufen ist das
D602
D603
LED
grün
Kanal 1
Beim ALC8000 bestückt
Bild 28: Zusätzliche LED-Kanal-Anzeigen des ALC 8000 (links) und des ALC 8500
Expert (rechts)
Grafik Display
LCD500
Display Controller
IC500
ELV04449
BU501
+5V
6
5
4
3
2
1
zur LED Platine
Leiterplatten
13
15
17
19
verbinder
zur Basisplatine
14
16
18
20
+5V
DR500
A
B
C
Drehimpuls-
geber
C504
C503
4n7
4n7
SMD
SMD
D604
D601E
LED
LED
grün
grün
Kanal 2
Kanal 3
BA-Impuls
C501
R520
0R
+5V
+5V
20
IC500
D500
ELV04449
21
LED gruen
ALC 8500 Expert mit einem Datenlogger
ausgestattet. Zur Datenspeicherung dient
der 2-MBit-Flash-Speicher (IC 81). Da
der Baustein mit einer abweichenden
Betriebsspannung von 3,3 V arbeitet,
sind die Widerstände R 83 bis R 88 zur
Amplitudenanpassung erforderlich. Die
Betriebsspannung des externen Data-Flash-
ST600
6 5 4 3 2 1
Stiftleiste
D602E
D603E
D604E
D605E
LED
LED
LED
LED
rot
grün
grün
grün
Kanal 1
Kanal 2
Kanal 3
Kanal 4
Beim ALC8500Expert bestückt
Q500
4.194304
MHz
C502
22p
22p
C500
C510
+
100n
100u
16V
LED
grün
13
