Bau- und Bedienungsanleitung
Baugruppen zum Einsatz kommen. Leis-
tungsfähige Mikrocontroller übernehmen
die Steuerung von sämtlichen Funktionen
und vier getrennte Lade-/Entlade-Endstu-
fen sorgen für die Ladung und Entladung
der angeschlossenen Akkus.
Haupt-Mikrocontroller des
Digitalteils
Die detaillierte Schaltungsbeschreibung
beginnen wir mit dem Haupt-Mikrocontrol-
ler (mit zugehöriger Peripherie) in Abbil-
dung 25. Dieser Controller kommuniziert
mit einem weiteren Mikrocontroller, der für
alle Anzeigeaufgaben und für die direkte
Steuerung des Displays zuständig ist.
Doch zuerst zum Haupt-Mikrocontroller,
dessen interne Struktur in Abbildung 26 zu
sehen ist. Hierbei handelt es sich um einen
AVR-Controller mit 128 kBit (In-System-
Programmable) Flash, wodurch die Update-
fähigkeit des ALC 8500 Expert/ALC 8000
erst möglich ist.
Neben dem Programm-Flash verfügt der
12
Controller über eine ganze Reihe an weiteren
Besonderheiten, wie auch anhand des Pro-
zessor-Blockschaltbildes in Abbildung 26
verdeutlicht wird.
Neben dem Flash-Speicher sind 4 kBit
S-RAM und 4 kBit EEPROM im Mi-
krocontroller integriert. Des Weiteren
werden bis zu 64 kBit externer Speicher
unterstützt.
Insgesamt stehen bei diesem Mikro-
controller 53 programmierbare Ein-/Aus-
gänge zur Verfügung, die vielseitig zu
nutzen sind. Unter anderem sind 6 PWM-
sung von 2 bis 16 Bit ein programmierbarer
Watchdog-Timer mit On-Chip-Oszillator
und ein 8-Kanal-10-Bit-A/D-Wandler
(ADC) vorhanden.
An Besonderheiten ist ein interner kali-
brierter RC-Oszillator, eine per Software
selektierbare Taktfrequenz und ein inte-
grierter Power-on-Reset mit programmier-
barer Brown-out-Detection zu nennen.
Doch nun zurück zum Mikroprozessor-
Hauptschaltbild in Abbildung 25.
Der Taktoszillator des Mikrocontrollers
ist an Pin 23 und Pin 24 extern zugänglich
und mit dem 16-MHz-Quarz Q 80 sowie den
Kondensatoren C 82, C 83 beschaltet.
Über Port PC 0 bis PC 7 werden direkt
die Lade-/Entlade-Endstufen gesteuert
(aktiviert bzw. deaktiviert).
Zur Wärmeabfuhr ist das ALC 8500
Expert/ALC 8000 mit einem Kühlkörper-
Lüfteraggregat ausgestattet, wobei die Lüf-
terdrehzahl mit Hilfe eines PWM-Signals
direkt vom Mikrocontroller (Port PB 7)
-
gesteuert wird.
Die PWM-Signale PWM 1 bis PWM 4
(Pin 5 bis Pin 7 und Pin 15) dienen zur
Lade-/Entladesstromvorgabe.
Ein weiteres PWM-Signal (PWM 5) wird
zur Einstellung des Stromimpulses bei der
Akku-Innenwiderstandsmessung genutzt.
Der Impuls der Blei-Akku-Aktivator-
funktion wird an Port PG 0 (Pin 33) ausge-
geben. Dieser alle 30 Sekunden auftretende
Impuls von 100 μs Länge verhindert dann

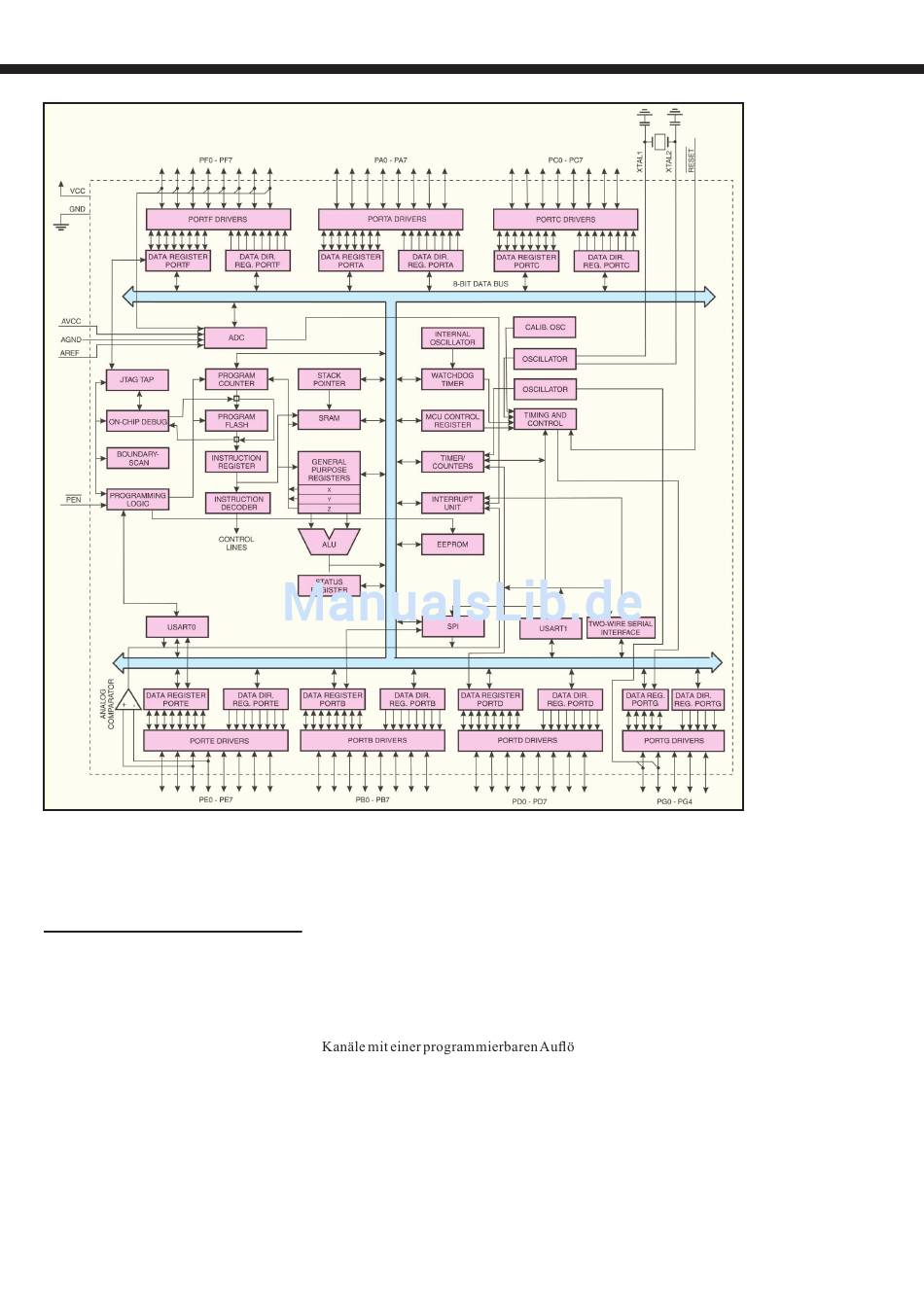

Bild 26: Inter-
ner Aufbau des
ATmega 128
