• 8 Ausgänge mit max. 3A
• Max. Last für die Baugruppe: 15A
• Kurzschluss- und Überlastschutz für die Ausgänge
Dieses Kapitel enthält die für den korrekten Einbau der
GILOGIK II in die Schalttafel der Maschine oder des
Wirtssystems und für den richtigen Anschluss der
Spannungsversorgung, der Ein- und Ausgänge sowie der
Schnittstellen des Systems erforderlichen Anweisungen.
Lesen Sie bitte vor der Installation die nachstehenden
Sicherheitshinweise! Werden diese Sicherheitshinweise
nicht beachtet, kann es zu Problemen mit der elektrischen
Sicherheit und der elektromagnetischen Verträglichkeit
kommen. Die Missachtung der Sicherheitshinweise zieht
außerdem das Erlöschen der Garantie nach sich.
Fachpersonal
Installation und Gebrauch des Systems und seiner Komponenten sind
nur Fachpersonal erlaubt.
Bestimmungsgemäßer Gebrauch
Das System und die zugehörigen Komponenten dürfen ausschließlich zu
dem im Katalog angegebenen Zweck verwendet werden. Zur
Gewährleistung des einwandfreien und sicheren Betriebs ist es unabding-
bar, dass das Produkt sachgemäß transportiert, gelagert, installiert und
gebraucht sowie nach den vorgesehenen Verfahrensweise gewartet wird.
Verschmutzungsgrad 2. Offene Ausführung
Hinweise zur elektrischen Sicherheit und zur elektromagnetischen
Verträglichkeit:
• CE-KENNZEICHNUNG: EMV-Konformität
(Elektromagnetische Verträglichkeit)
gemäß Richtlinie 89/336/EWG und ihrer Änderungsrichtlinie 93/68/EWG.
- 8 optoisolierte Digitalausgänge 24VDC ± 25%
- Aufbau: 4 Gruppen mit 2 Ausgängen
- Maximale Versorgungsspannung der Ausgänge: 32V
- Maximaler Strom pro Ausgang: 3A
- Maximaler Strom pro Gruppe mit 2 Ausgängen: 5A
- Maximaler Gesamtstrom für die 8 Ausgänge: 15A
- Strombegrenzung je Ausgang: > 3,2A.
- Isolation > 3kV
- Überspannung am Ausgang für 1 ms: maximal 1kV
- Spannungsversorgung des Moduls über Baugruppenträger R-BUs(x): 3,3V
- Miit UL: Versorgung mit Klasse 2 Gerät
Diagnose
• Gelbe LED: externe 24V-Spannung vorhanden

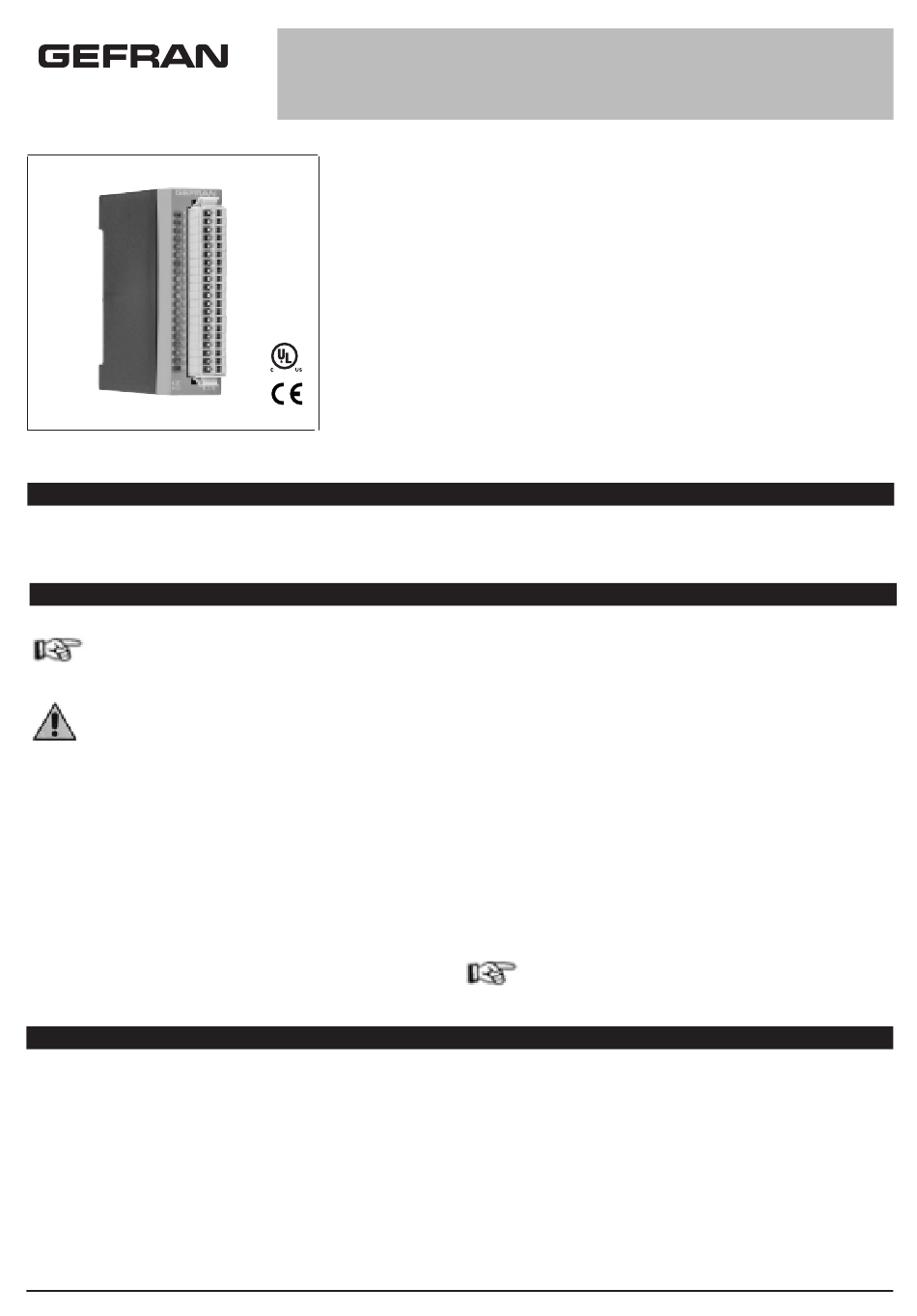

80123B_MHW_R-U8_0508_DEU
R-U8
BAUGRUPPE MIT 8 DIGITALAUSGÄNGEN
BEDIENUNGSANLEITUNG UND SICHERHEITSHINWEISE
cod. 80123B / Edit 03 - 05/08 - DEU
1 • WICHTIGSTE EIGENSCHAFTEN
2 • INSTALLATION UND ANSCHLUSS
3 • TECHNISCHE DATEN
I
• Diagnose-LED für Spannungsversorgungen, Ausgänge und Alarme
• Spannungsversorgung Ausgänge 24VDC ± 25%
• Steckbare Federklemmleiste
Das System GILOGIK II ist hauptsächlich für den Betrieb in industriellen
Umgebungen und eingebaut in Schaltschränke oder Steuertafeln von
Maschinen oder Anlagen für Herstellungsprozesse bestimmt.
Zur Gewährleistung der elektromagnetischen Verträglichkeit wurden
die strengsten allgemeinen Normen angewandt, wie aus der zugehörigen
Tabelle ersehen werden kann.
•
In Übereinstimmung mit UL508 file E198546
• NS-Konformität (Niederspannung)
gemäß Richtlinie 73/23/EWG und ihrer Änderungsrichtlinie 93/68/EWG
Anschluss der Ein- und Ausgänge für die Module
• Die angeschlossenen externen Stromkreise müssen eine
Schutzisolierung haben.
• Beim Anschließen der analogen ist Folgendes zu beachten:
- Die Eingangsleitungen getrennt von den Leitungen für die
Spannungsversorgung, die Ausgänge und die Hauptstromverbindungen
verlegen.
- Verdrillte, abgeschirmte Kabel verwenden, deren Schirm nur an
einem Ende geerdet ist.
D
ie Firma GEFRAN S.p.A. übernimmt in keinem Fall die
Haftung für Sach- oder Personenschäden, die auf unbefugte
Eingriffe, auf eine unsachgemäße oder den technischen
Eigenschaften des Systems nicht angemessene Bedienung
oder Anwendung oder auf den Gebrauch im Widerspruch zu
den Vorschriften in der vorliegenden Bedienungsanleitung
zurückzuführen sind.
• Grüne LED für die Zustandsanzeige für jeden Ausgang
• Rote LED "Baugruppe im Alarmzustand"
M
E
ECHANISCHE
IGENSCHAFTEN
Abmessungen: 92x90x25,4mm
Gewicht: 120g.
Befestigung: Klemmbefestigung auf R-BUS(x)
Schutzart: IP20
Steckverbinder: 20-polige Steckerleiste mit Federklemmen
U
MGEBUNGSBEDINGUNGEN
Betriebsumgebungstemperatur: 0...50°C
Lagertemperatur: -20...70°C
Feuchte: max. 90% r. H., nicht kondensierend
Für UL: Maximale Umgebungstemperatur 50°C
5
