gefran R-A/D8 Bedienungsanleitung Und Sicherheitshinweise

• 8 schnelle Analogeingänge
• Auflösung 16 Bit
• Grenzwertmeldung
• Software-Konfiguration der Eingänge
Dieses Kapitel enthält die für den korrekten Einbau der
GILOGIK II in die Schalttafel der Maschine oder des
Wirtssystems und für den richtigen Anschluss der
Spannungsversorgung, der Ein- und Ausgänge sowie der
Schnittstellen des Systems erforderlichen Anweisungen.
Lesen Sie bitte vor der Installation die nachstehenden
Sicherheitshinweise! Werden diese Sicherheitshinweise
nicht beachtet, kann es zu Problemen mit der elektrischen
Sicherheit und der elektromagnetischen Verträglichkeit
kommen. Die Missachtung der Sicherheitshinweise zieht
außerdem das Erlöschen der Garantie nach sich.
Fachpersonal
Installation und Gebrauch des Systems und seiner Komponenten sind
nur Fachpersonal erlaubt.
Bestimmungsgemäßer Gebrauch
Das System und die zugehörigen Komponenten dürfen ausschließlich zu
dem im Katalog angegebenen Zweck verwendet werden. Zur
Gewährleistung des einwandfreien und sicheren Betriebs ist es unabding-
bar, dass das Produkt sachgemäß transportiert, gelagert, installiert und
gebraucht sowie nach den vorgesehenen Verfahrensweise gewartet wird.
Verschmutzungsgrad 2. Offene Ausführung
Hinweise zur elektrischen Sicherheit und zur elektromagnetischen
Verträglichkeit:
• CE-KENNZEICHNUNG: EMV-Konformität (Elektromagnetische
Verträglichkeit)
gemäß Richtlinie2004/108/CE. Das System GILOGIK II ist hauptsächlich
- 8 Analogeingänge mit 16-Bit-A/D-Wandlung
- Abtastrate < 100µs der Baugruppe
- Filter digital
- Spannungsversorgung der Baugruppe: R-BUS (x) 3,3 V
Eingänge
- Potentiometer min. 2kΩ
- Differenzsignal 0...100mV, 0...30mV für Dehnungsmessstreifen
- Linearsignal 0...10V, ± 10V, 0...2V
- Linearsignal 0...20mA, 4...20mA
Eingangsimpedanz
- Potentiometer > 1MΩ
- Linearsignal 0...10V, ±10V und 0...2V > 1MΩ
80129C_MHW_R-A/D8_0809_DEU

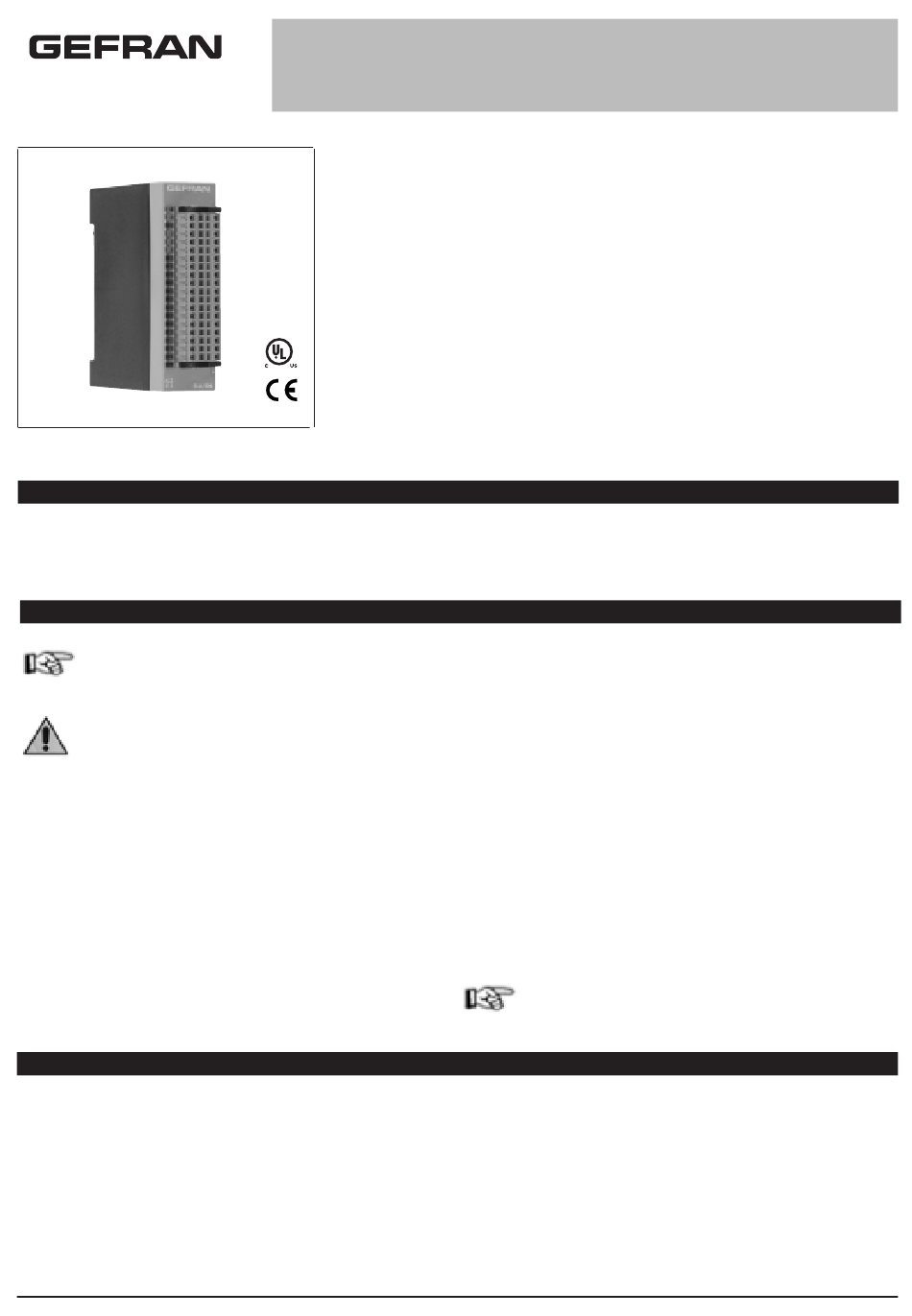

R-A/D8
BAUGRUPPE MIT 8 ANALOGEINGÄNGEN
BEDIENUNGSANLEITUNG UND SICHERHEITSHINWEISE
cod. 80129C / Edit 04 - 0809 - DEU
1 • WICHTIGSTE EIGENSCHAFTEN
2 • INSTALLATION UND ANSCHLUSS
3 • TECHNISCHE DATEN
I
• Spannungsversorgung für Messaufnehmer integriert
• Diagnose-LEDs für Spannungs versorgungen und Alarme
• Steckbare Federklemmleiste
für den Betrieb in industriellen Umgebungen und eingebaut in
Schaltschränke oder Steuertafeln von Maschinen oder Anlagen für
Herstellungsprozesse bestimmt.
Norm des anwendbaren Produktes EN 61131-2
Die Erklärung des Übereinstimmung ist auf GEFRAN web:
www.gefran.com
• In Übereinstimmung mit UL508 file E198546
• NS-Konformität (Niederspannung)
gemäß Richtlinie 2006/95/CE
Anschluss der Ein- und Ausgänge für die Module
• Die angeschlossenen externen Stromkreise müssen eine
Schutzisolierung haben.
• Beim Anschließen der analogen ist Folgendes zu beachten:
- Die Eingangsleitungen getrennt von den Leitungen für die
Spannungsversorgung, die Ausgänge und die Hauptstromverbindun-
gen verlegen.
- Verdrillte, abgeschirmte Kabel verwenden, deren Schirm nur an
einem Ende geerdet ist.
D ie Firma GEFRAN S.p.A. übernimmt in keinem Fall die
Haftung für Sach- oder Personenschäden, die auf unbefugte
Eingriffe, auf eine unsachgemäße oder den technischen
Eigenschaften des Systems nicht angemessene Bedienung
oder Anwendung oder auf den Gebrauch im Widerspruch zu
den Vorschriften in der vorliegenden Bedienungsanleitung
zurückzuführen sind.
- Dehnungsmessstreifen 0...30mV, 0...100mV > 1MΩ
- Linearsignal 0/4...20mA = 100Ω
Genauigkeit der Eingänge besser als 0,2%
Spannungsversorgung für die Eingänge
24VDC ± 25% 500mA extern (über die hierfür vorgesehenen Klemmen
auf der Vorderseite)
Die Sensorspeisung wird intern an die Kanäle verteilt:
• 10V für Dehnungsmessstreifen max 150mA
• 24V für Sensoren mit Verstärker, max. 500mA
Isolation der Eingänge: > 2,0kV
Überspannung an den Eingängen für 1ms: max. 1kV
Für UL: Versorgung mit Klasse 2 Gerät
