gefran R-MIXR Beschreibung

Hauptanwendungen
Anschluss von:
• Näherungsschalter
• Steuergeräte
• EIN-/AUS-Signale elektronischer
Geräte oder Hilfskontakten
• Drehgeber mit Single-Ended-
oder mit Push-Pull-Ausgang
• Thermoelemente und Wider-
standsthermometer
• Dehnungsmessstreifen und
Potentiometer
• Stromwandler (TA)
Steuerung von:
• Schaltern und Stellern mit
digitaler oder analoger Steuerung
• Antriebe und elektronische
Geräte
• Pneumatische und hydraulische
Aktoren
• Elektromechanische Schütze
• Leuchtmelder
• Proportionalventile
BESCHREIBUNG
Die Baugruppe R-MIXR verfügt über
einen Mikroprozessor für digitale und
analoge Ein- und Ausgänge und ermögli-
cht somit, mit nur einer Steckkarte die
Konfiguration des Systems zu vervoll-
ständigen bzw. Platz auf dem Rückwand-
bus zu sparen.
Im Einzelnen handelt es sich um galvani-
sch getrennte digitale 24VDC-PNP-Ein-
und Ausgänge.
Alle Eingänge sind gegen Verpolung und
die Ausgänge gegen Kurzschluss, Über-
last und Übertemperatur geschützt.
Das Vorliegen des Eingangs- und/oder
Ausgangssignals wird durch das Aufleu-
chten der entsprechenden LED ange-
zeigt.
Sie verfügt über 4 galvanisch getrennte
und mittels Software konfigurierbare Ana-
logeingänge für Thermoelemente, Wider-
standsthermometer, Spannung (0-10V
und 0-2,5V), Strom (0-20mA), Dehnung-
smessstreifen und Potentiometer.
Die A/D-Wandlung erfolgt mit 16 Bit
sequentiell bei den 4 Kanälen.
Eingeschlossen sind auch 2 galvanisch
getrennte 16-Bit-Analogausgänge, die für

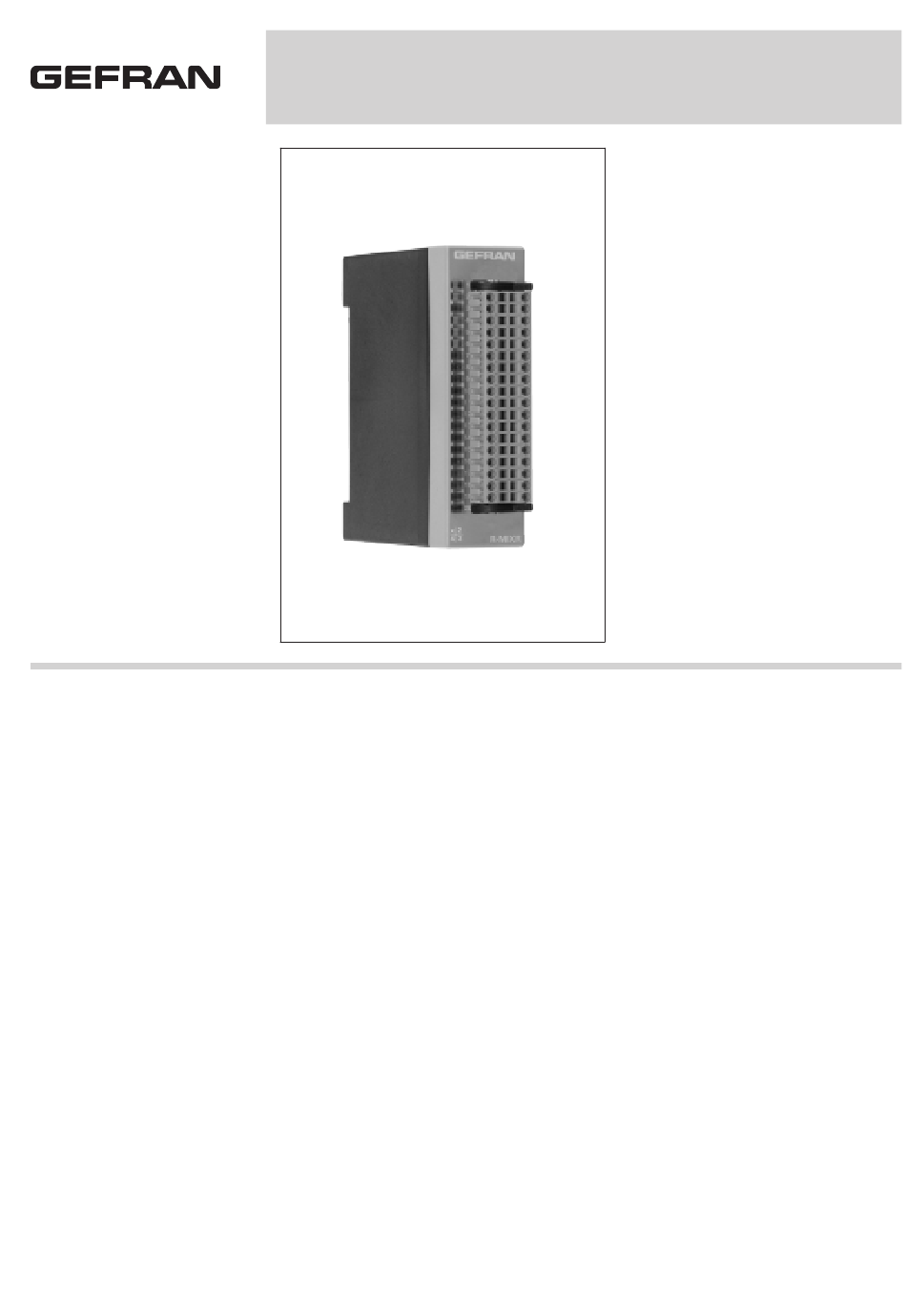

R-MIXR
BAUGRUPPE 8 DIGITALEINGÄNGE + 8 DIGITALAUSGÄNGE / 4 RELAISAUSGÄNGE + 4
ANALOGEINGÄNGE + 2 ANALOGAUSGÄNGE 16 BIT + 2 STROMWANDLEREINGÄNGE
±10V oder ±20mA konfiguriert werden
können.
Sie verfügen über einen elektronischen
Kurzschluss- und Überlastschutz sowie
über einen Rückführkreis für die Funk-
tionsprüfung des Kanals.
Die Baugruppe R-MIXR bietet ferner
Stromwandlereingänge mit einer Auflö-
sung von 16 Bit.
Die Karte verfügt über fortgeschrittene
Funktionen für die Digitalein- und Ausgän-
ge.
Die Digitaleingänge sind als schnelle Zäh-
ler, zum Abtasten von Encodern und
Perioden-, Frequenz- oder Tastverhältni-
smessern konfigurierbar.
Die Digitalausgänge sind als PWM oder
Frequenzgenerator konfigurierbar.
Die Baugruppe wird auf den Rückwand-
bus RBUS(x) montiert, von dem sie die
Spannungsversorgung erhält.
Wichtigste Eigenschaften
• Galvanisch getrennte Ein- und Ausgänge
• 8 Digitaleingänge 24VDC ± 25%
konfigurierbar
• 8 Digitalausgänge 24VDC ± 25%
konfigurierbar
• 4 Relaisausgänge Schließer, max.,
V=250V/30VDC, cos ϕ =1 ohmsche Last
• 4 mittels Software konfigurierbare
Analogeingänge (V, I, TC, RTD,
Potentiometer, Dehnungsmessstreifen),
16-Bit-A/D-Wandlung
• 2 konfigurierbare Analogausgänge
(±10V, ±20mA), 16-Bit-D/A-Wandlung
• 2 Stromwandlereingänge, 16-Bit-A/D-
Wandlung
• Verpolungs-, Überlast- und Übertempe-
raturschutz
• Diagnose-LEDs Spannungsversorgun-
gen, E/A, Zustand der Baugruppe und
Alarme
• Inkl. lösbarer Federklemmleiste
TECHNISCHE DATEN
Digitaleingänge
• 8 galvanisch getrennte Digitaleingänge
24VDC ± 25%, Isolationsspannung > 2kV
• Max. Eingangsspannung: 32V, 25mA
• Verpolungsschutz
• Max. Spannung für "0"
(Eingang NICHT AKTIVIERT) = 5VDC
• Min. Spannung für "1"
(Eingang AKTIVIERT) = 11VDC,
kompatibel mit Geräten des Typs 1, 3.
• Eingänge von 1 bis 4 mit Bandbreite
50 kHz
• Eingänge von 4 bis 8 mit Bandbreite
5 kHz
• Die Karte verfügt über 3 Zähleinheiten,
die den Eingängen von 1 bis 4
zugewiesen können und wie folgt
konfigurierbar sind:
- Bidirektionaler Encoder, monodirektio-
naler Encoder mit und ohne Nullreferenz
und interner Berechnung der Drehzahl.
- Impulszähler
- Perioden-, Frequenz- oder Tastverhält-
nismesser
- Hochpegel/Niederpegel-Impulsdauer-
messer.
Digitalausgänge
• 8 galvanisch getrennte Ausgänge PNP
24VDC ± 25%, Isolationsspannung > 2kV
• Aufbau: 1 Gruppe mit 8 Ausgängen
