Gelbe LED POWER
U1-U2
Grüne LED U1
Grüne LED U2
Gelbe LED POWER
U3-U4
Grüne LED U3
Grüne LED U4
Gelbe LED POWER
U5-U6
Grüne LED U5
Grüne LED U6
Gelbe LED POWER
U7-U8
Grüne LED U7
Grüne LED U8
Rote LED Alarm
Folgende vorderseitigen Anschlüsse sind vorhanden:
• Spannungsversorgungen 24Vdc ±25% 6A max.
• Ausgänge24Vdc ±25% 3A max.
Einadrige Leitungen mit maximalem Querschnitt 1,5 mm verwenden. Aderendhülsen werden nicht benötigt.
GEFRAN spa via Sebina, 74 - 25050 Provaglio d'Iseo (BS) Tel. 03098881 - fax 0309839063 - Internet: http://www.gefran.com
6

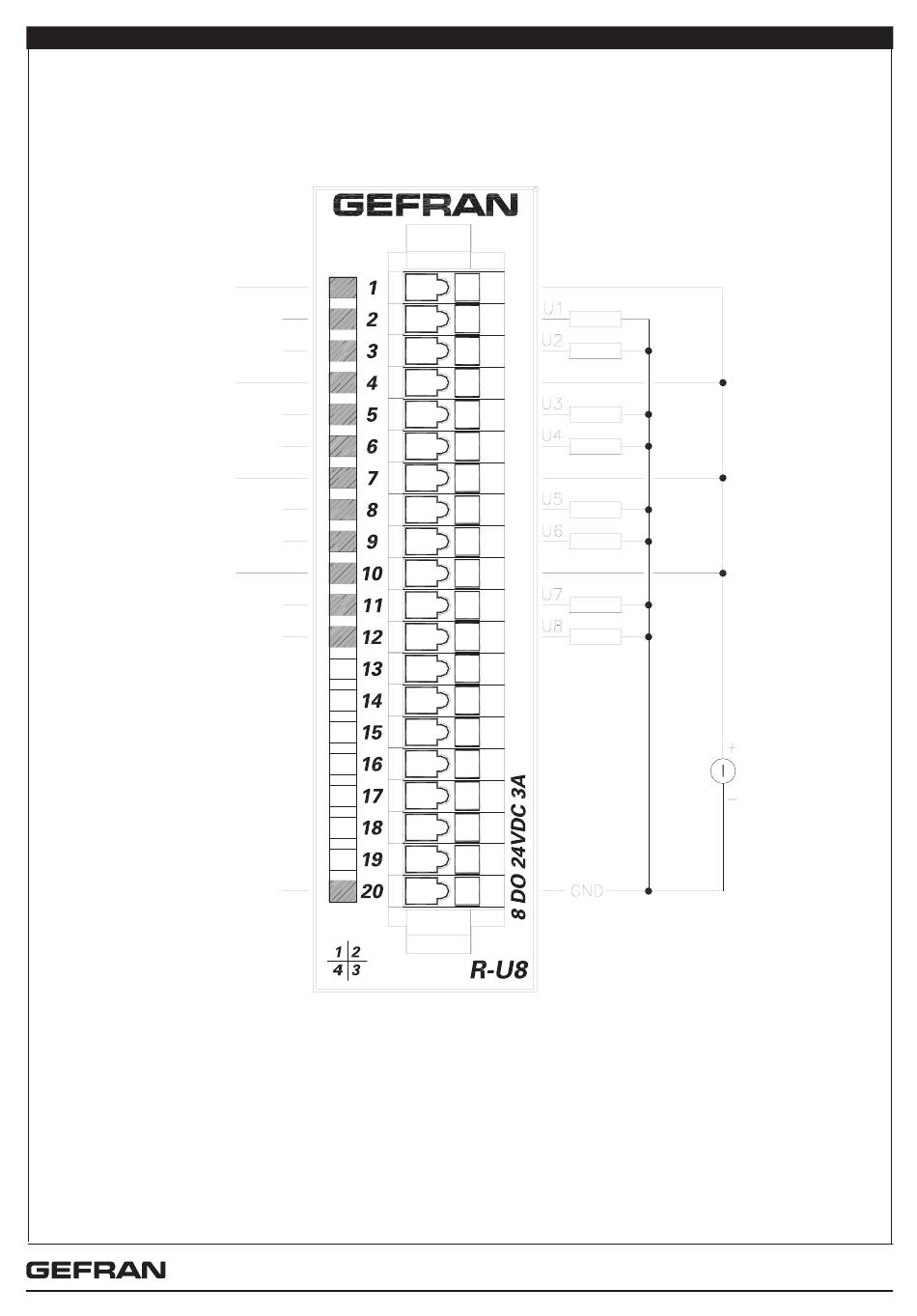

4 • ANSCHLÜSSE
+24Vdc für U1 - U2
LOAD
LOAD
+24Vdc für U3 - U4
LOAD
LOAD
+24Vdc für U5 - U6
LOAD
LOAD
+24Vdc für U7 - U8
LOAD
LOAD
80123B_MHW_R-U8_0508_DEU
24Vdc
± 25%
