led giallo POWER
U1-U2
led verde U1
led verde U2
led giallo POWER
U3-U4
led verde U3
led verde U4
led giallo POWER
U5-U6
led verde U5
led verde U6
led giallo POWER
U7-U8
led verde U7
led verde U8
led rosso Allarme
Le connessioni frontali del modulo prevedono:
• Alimentazioni 24Vdc ±25% 6A max.
• Uscite 24Vdc ±25% 3A max.
Usare cavo unipolare con sezione da 1,5mm max.; non intestare il cavo
GEFRAN spa via Sebina, 74 - 25050 Provaglio d'Iseo (BS) Tel. 03098881 - fax 0309839063 - Internet: http://www.gefran.com
2

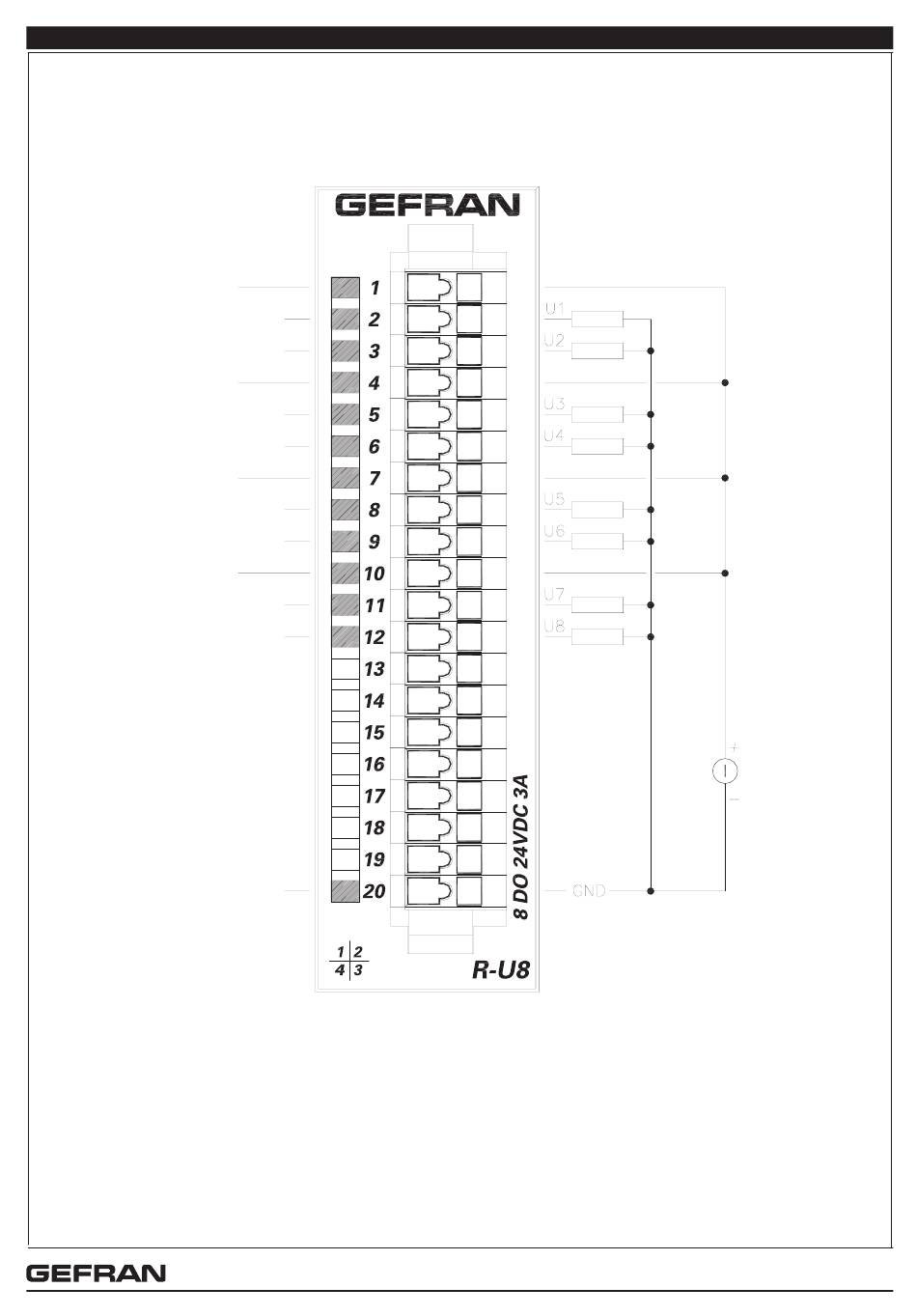

4 • CONNESSIONI
+24Vdc per U1 - U2
LOAD
LOAD
+24Vdc per U3 - U4
LOAD
LOAD
+24Vdc per U5 - U6
LOAD
LOAD
+24Vdc per U7 - U8
LOAD
LOAD
80123B_MHW_R-U8_0508_ITA
24Vdc
± 25%
