• 8 optoisolierte Eingänge fürThermoelemente
• Thermoelemente Typ J, K
• 16 Digitalausgänge
• 1 Frequenzeingang 1,5kHz
Dieses Kapitel enthält die für den korrekten Einbau der
GILOGIK II in die Schalttafel der Maschine oder des
Wirtssystems und für den richtigen Anschluss der
Spannungsversorgung, der Ein- und Ausgänge sowie der
Schnittstellen des Systems erforderlichen Anweisungen.
Lesen Sie bitte vor der Installation die nachstehenden
Sicherheitshinweise! Werden diese Sicherheitshinweise
nicht beachtet, kann es zu Problemen mit der elektrischen
Sicherheit und der elektromagnetischen Verträglichkeit
kommen. Die Missachtung der Sicherheitshinweise zieht
außerdem das Erlöschen der Garantie nach sich.
Fachpersonal
Installation und Gebrauch des Systems und seiner Komponenten sind
nur Fachpersonal erlaubt.
Bestimmungsgemäßer Gebrauch
Das System und die zugehörigen Komponenten dürfen ausschließlich zu
dem im Katalog angegebenen Zweck verwendet werden. Zur
Gewährleistung des einwandfreien und sicheren Betriebs ist es unabding-
bar, dass das Produkt sachgemäß transportiert, gelagert, installiert und
gebraucht sowie nach den vorgesehenen Verfahrensweise gewartet wird.
Verschmutzungsgrad 2. Offene Ausführung.
Hinweise zur elektrischen Sicherheit und zur elektromagnetischen
Verträglichkeit:
• CE-KENNZEICHNUNG: EMV-Konformität (Elektromagnetische
Verträglichkeit)
Eingänge
Die Eingänge des Moduls R-TC8 können wie folgt konfiguriert werden:
Eingänge für Thermoelemente
- 8 Analogeingänge mit 24-Bit-A/D-Wandlung
Temperaturfühlertyp über Software wählbar:
- Thermoelement Typ J,(0.0 - 800.0°C / 1470.0°F)
- Thermoelement Typ K, (0.0 - 1200.0°C / 2190.0°F)
• Max. Eingangsfrequenz 2,5Hz
• Eingangsimpedanz > 1MΩ
Genauigkeit besser als 0,5%
Erfassungsfrequenz der 8 Temperaturen: max.200ms
Kompensation der Umgebungstemperatur: integriert
Isolation der Eingänge für Thermoelemente: > 2kV
80131B_MHW_R-TC8_0508_DEU

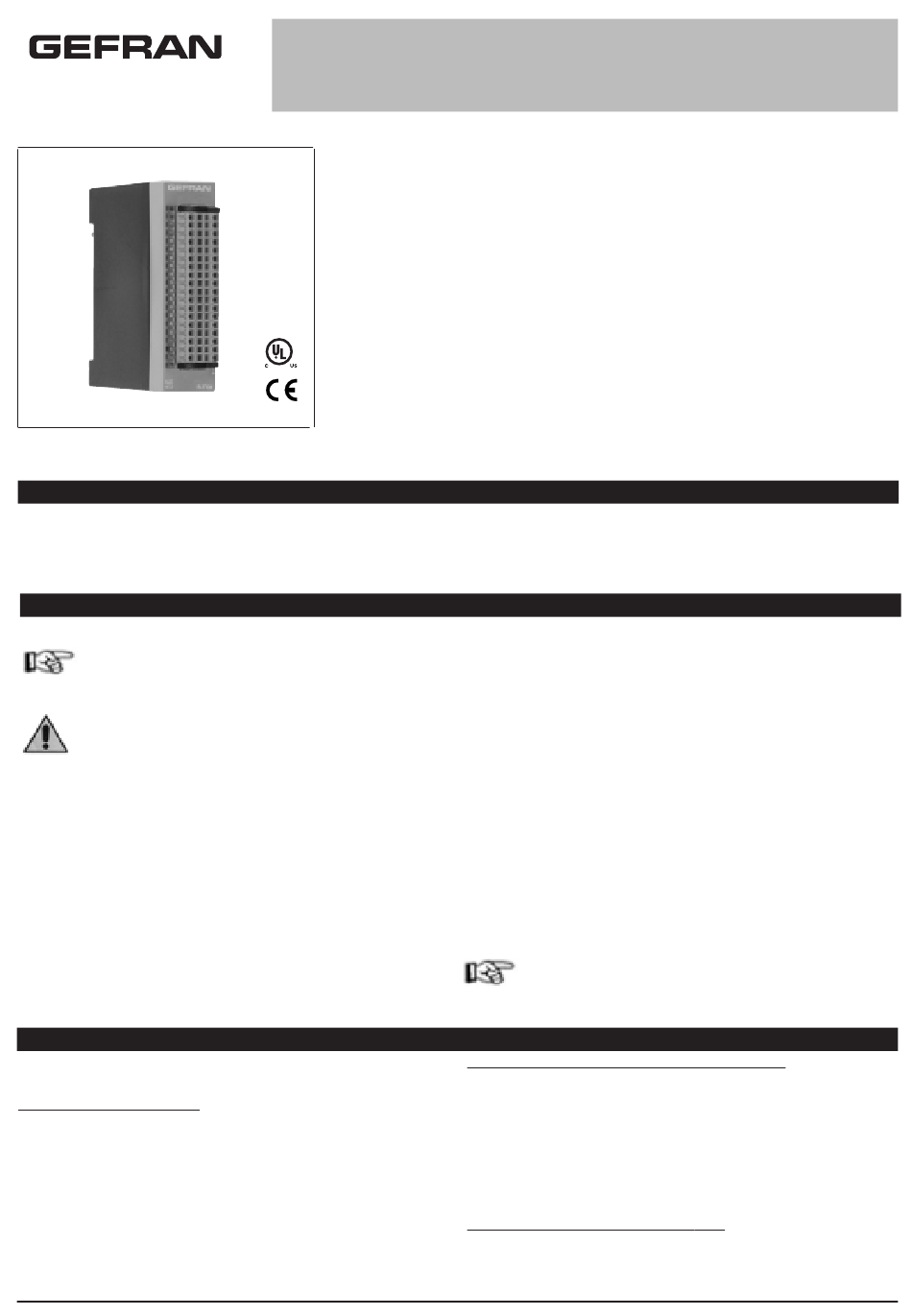

R-TC8
BAUGRUPPE MIT 8 TEMPERATUREINGÄNGEN UND 16 DIGITALAUSGÄNGEN
BEDIENUNGSANLEITUNG UND SICHERHEITSHINWEISE
cod. 80131B / Edit 03 - 05/08 - DEU
1 • WICHTIGSTE EIGENSCHAFTEN
2 • INSTALLATION UND ANSCHLUSS
3 • TECHNISCHE DATEN
I
• Softwarekonfiguration der Eingänge fürThermoelemente
• Diagnose-LEDs für Spannungsversorgungen, Ausgänge und
Alarme
• Steckbare Federklemmleiste
gemäß Richtlinie 89/336/EWG und ihrer Änderungsrichtlinie 93/68/EWG.
Das System GILOGIK II ist hauptsächlich für den Betrieb in industriellen
Umgebungen und eingebaut in Schaltschränke oder Steuertafeln von
Maschinen oder Anlagen für Herstellungsprozesse bestimmt.
Zur Gewährleistung der elektromagnetischen Verträglichkeit wurden
die strengsten allgemeinen Normen angewandt, wie aus der zugehörigen
Tabelle ersehen werden kann.
• In Übereinstimmung mit UL508 file E198546
• NS-Konformität (Niederspannung)
gemäß Richtlinie 73/23/EWG und ihrer Änderungsrichtlinie 93/68/EWG
Anschluss der Ein- und Ausgänge für die Module
• Die angeschlossenen externen Stromkreise müssen eine
Schutzisolierung haben.
• Beim Anschließen der analogen ist Folgendes zu beachten:
- Die Eingangsleitungen getrennt von den Leitungen für die
Spannungsversorgung, die Ausgänge und die Hauptstromverbindun-
gen verlegen.
- Verdrillte, abgeschirmte Kabel verwenden, deren Schirm nur an
einem Ende geerdet ist.
D ie Firma GEFRAN S.p.A. übernimmt in keinem Fall die
Haftung für Sach- oder Personenschäden, die auf unbefugte
Eingriffe, auf eine unsachgemäße oder den technischen
Eigenschaften des Systems nicht angemessene Bedienung
oder Anwendung oder auf den Gebrauch im Widerspruch zu
den Vorschriften in der vorliegenden Bedienungsanleitung
zurückzuführen sind.
Digitaleingang für Messung von Periode und Frequenz
- 1 optoisolierte digital Eingänge 24VDC ± 25%
- Max. Eingangsspannung 32Vdc, 25mA max
- Verpolungsschutz
- Eingangstrigger:
• Höchstspannung für "0" (Eingang NICHT AKTIVIERT) = 12Vdc
• indestspannung für "1" (Eingang AKTIVIERT) = 15Vdc
- Eingangsfilte 1,5kHz
Ausgänge
Optoisolierte Digitalausgänge 24Vdc ± 25%
- Aufbau: 1 Gruppe von 16 Ausgängen
- Maximale Versorgungsspannung der Ausgänge : 32V
- Maximaler Strom pro Ausgang: 6A
