gefran R-TC8 Bedienungsanleitung Und Sicherheitshinweise

• 8 ingressi optoisolati per termocoppia
• Termocoppie tipo J, K
• 16 uscite digitali
• 1 ingresso in frequenza 1,5kHz
Questa sezione contiene le istruzioni necessarie per una cor-
retta installazione dei GILOGIK II nel quadro di controllo della
macchina o sistema ospite e per il corretto collegamento del-
l'alimentazione, degli ingressi, delle uscite e delle interfacce
del sistema.
Prima di procedere all'installazione leggere attentamente
le avvertenze che seguono!
Si ricorda che il mancato rispetto delle suddette avvertenze
potrebbe comportare problemi di sicurezza elettrica e di com-
patibilità elettromagnetica, oltre ad invalidare la garanzia.
Personale qualificato
L'installazione e l'utilizzo del sistema e dei suoi componenti sono consen-
titi solo al personale qualificato.
Uso conforme
Il sistema e i relativi componenti devono essere destinati esclusivamente
all'uso previsto nel manuale. Per garantire un funzionamento corretto e
sicuro é indispensabile che il prodotto venga trasportato, immagazzinato
correttamente, installato, utilizzato e sottoposto a manutenzione secondo
le modalità previste.
Dispositivo adatto per impiego in ambienti con grado di inquinamento 2
Dispositivo di tipo: "UL Open Type"
Note Relative alla Sicurezza Elettrica ed alla Compatibilità
Elettromagnetica:
Ingressi
Gli ingressi della R-TC8 possono essere così configurati:
Ingressi per termocoppie
- 8 ingressi analogici con conversione A/D a 24bit
Tipo di sensori di temperatura selezionabili via software:
- TC tipo J, (0.0 - 800.0°C / 1470.0°F)
- TC tipo K, (0.0 - 1200.0°C / 2190.0°F)
• Max. frequenza di ingresso 2,5Hz
• Impedenza di ingresso > 1MΩ
Accuratezza migliore dello 0,5%
Frequenza di acquisizione delle 8 temperature: 200ms max.
Compensazione della temperatura ambiente: integrata
Isolamento ingressi termocoppie: > 2 kV
80131B_MHW_R-TC8_0508_ITA

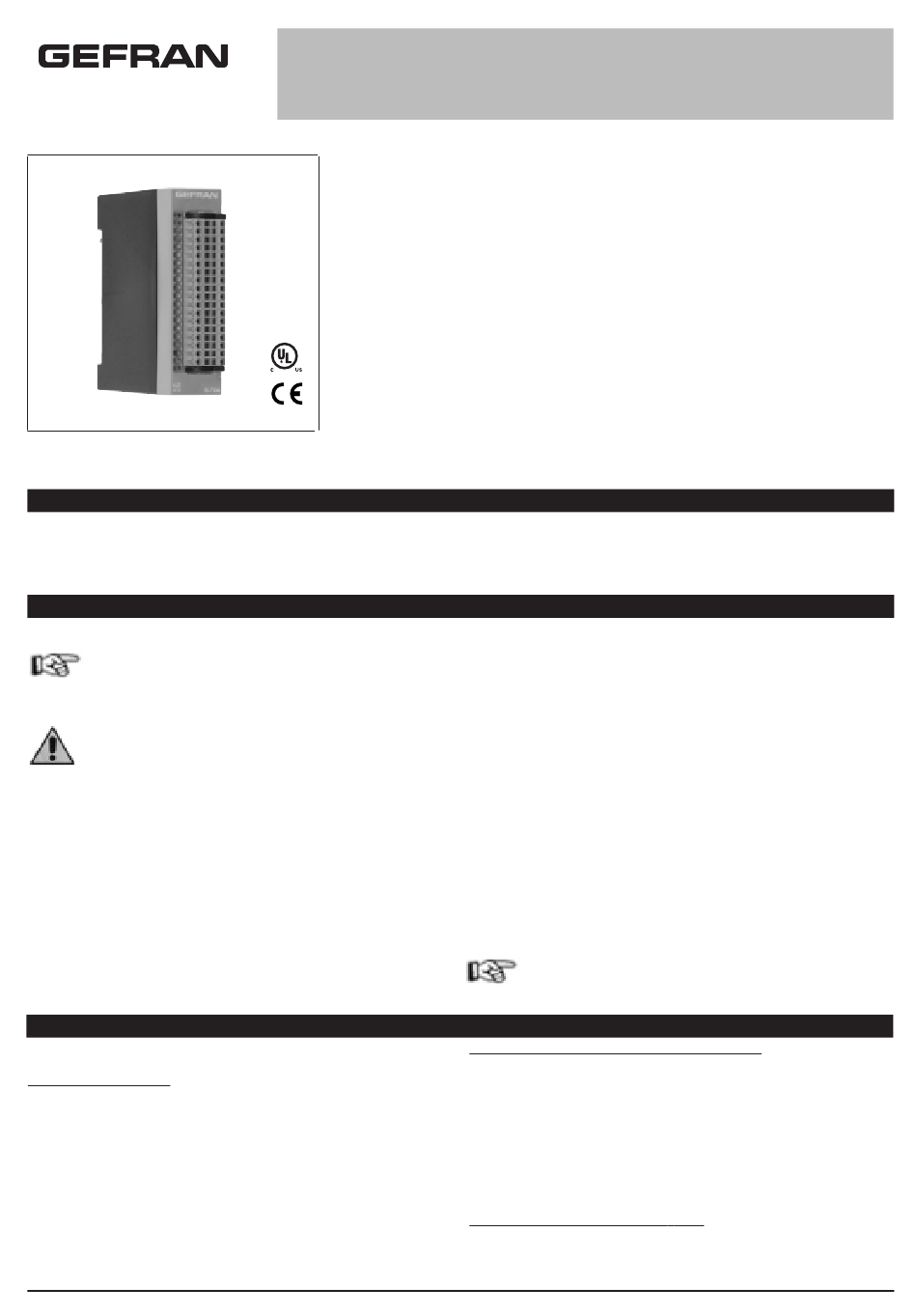

R-TC8
MODULO 8 INGRESSI DI TEMPERATURA E 16 USCITE DIGITALI
ISTRUZIONI PER L'USO ED AVVERTENZE
cod. 80131B / Edit 03 - 05/08 - ITA
1 • PRINCIPALI CARATTERISTICHE
I
2 • INSTALLAZIONE E COLLEGAMENTO
I
3 • DATI TECNICI
I
• Configurazione software degli ingressi TC
• Led diagnostica alimentazioni uscite e allarme
• Connettore estraibile in dotazione
• MARCATURA CE: Conformità EMC (compatibilità elettromagnetica)
nel rispetto della Direttiva 89/336/CEE modificata dalla Direttiva 93/68.
Il sistema GILOGIK II é principalmente destinato ad operare in ambiente
industriale, installato su quadri o pannelli di controllo di macchine o
impianti di processi produttivi.
Ai fini della compatibilità elettromagnetica sono state adottate le norme
generiche più restrittive, come indicato nella tabella relativa.
• MARCATURA UL: conformità UL508 file E198546
• Conformità BT (bassa tensione)
nel rispetto della Direttiva 73/23/CEE modificata dalla Direttiva 93/68.
Consigli per una Corretta Installazione ai fini EMC
Collegamento ingressi e uscite
• I circuiti esterni collegati devono rispettare il doppio isolamento.
• Per collegare gli ingressi analogici è necessario:
- separare fisicamente i cavi degli ingressi da quelli dell'alimentazione,
delle uscite e dei collegamenti di potenza.
- utilizzare cavi intrecciati e schermati, con schermo collegato a terra in
un solo punto.
GEFRAN S.p.A. non si ritiene in alcun caso responsabile
per eventuali danni a persone o a cose derivanti da mano-
missioni, da un uso errato, improprio o comunque non
conforme alle caratteristiche del regolatore ed alle prescri-
zioni delle presenti Istruzioni per l'Uso.
Ingresso digitale per misure di periodo e frequenza
- 1 Ingresso digitale optoisolato 24VDC ± 25%
- Massima tensione di ingresso 32Vdc, 25mA max
- Protezione alla inversione di polarità
- Trigger in ingresso:
• massima tensione per "0" (ingresso NON ATTIVO) = 12Vdc
• minima tensione per "1" (ingresso ATTIVO) = 15Vdc
- Filtro di ingresso a 1,5kHz
Uscite
Uscite digitali optoisolate a 24Vdc ± 25%
- Organizzazione: 1 x gruppo 16 uscite
- Massima tensione di alimentazione della uscite: 32V
- Massima corrente per uscita: 2A
1
