• 6 optoisolierte Analogeingänge 16 Bit
• Software-Konfiguration der Eingänge
• Spannungsversorgung für Messaufnehmer integriert
Dieses Kapitel enthält die für den korrekten Einbau der
GILOGIK II in die Schalttafel der Maschine oder des
Wirtssystems
und
Spannungsversorgung, der Ein- und Ausgänge sowie der
Schnittstellen des Systems erforderlichen Anweisungen.
Lesen Sie bitte vor der Installation die nachstehenden
Sicherheitshinweise! Werden diese Sicherheitshinweise
nicht beachtet, kann es zu Problemen mit der elektrischen
Sicherheit und der elektromagnetischen Verträglichkeit
kommen. Die Missachtung der Sicherheitshinweise zieht
außerdem das Erlöschen der Garantie nach sich.
Fachpersonal
Installation und Gebrauch des Systems und seiner Komponenten sind nur
Fachpersonal erlaubt.
Bestimmungsgemäßer Gebrauch
Das System und die zugehörigen Komponenten dürfen ausschließlich zu
dem im Katalog angegebenen Zweck verwendet werden.
Zur Gewährleistung des einwandfreien und sicheren Betriebs ist es unab-
dingbar, dass das Produkt sachgemäß transportiert, gelagert, installiert und
gebraucht sowie nach den vorgesehenen Verfahrensweise gewartet wird.
Verschmutzungsgrad 2. Offene Ausführung
Hinweise zur elektrischen Sicherheit und zur elektromagnetischen Verträglichkeit:
• CE-KENNZEICHNUNG: EMV-Konformität (Elektromagnetische
Verträglichkeit) gemäß Richtlinie 2004/108/EWG.
- Analogeingänge mit 16-Bit-A/D-Wandlung
- Abtastrate bei allen Kanälen: 200µs
- Filter digital
- Spannungsversorgung der Baugruppe: R-BUS (x) 3,3 V
Eingänge
- Potentiometer min.: 2KΩ
- Differenzsignal 0...100mV, 0...30mV für Dehnungsmessstreifen
- Linearsignal 0...10V, 0...2V
- Linearsignal 0...20mA, 4...20mA (Channels 3,4,5,6)
Eingängsimpedanz
- Potentiometer > 1MΩ
- Linearsignal 0...10V, 0...2V > 1MΩ
- Dehnungsmessstreifen > 1MΩ
- Linearsignal 0/4...20mA = 100Ω
Genauigkeit der Eingänge besser als 0,5%
80130D_MHW_R-MA6_0809_DEU

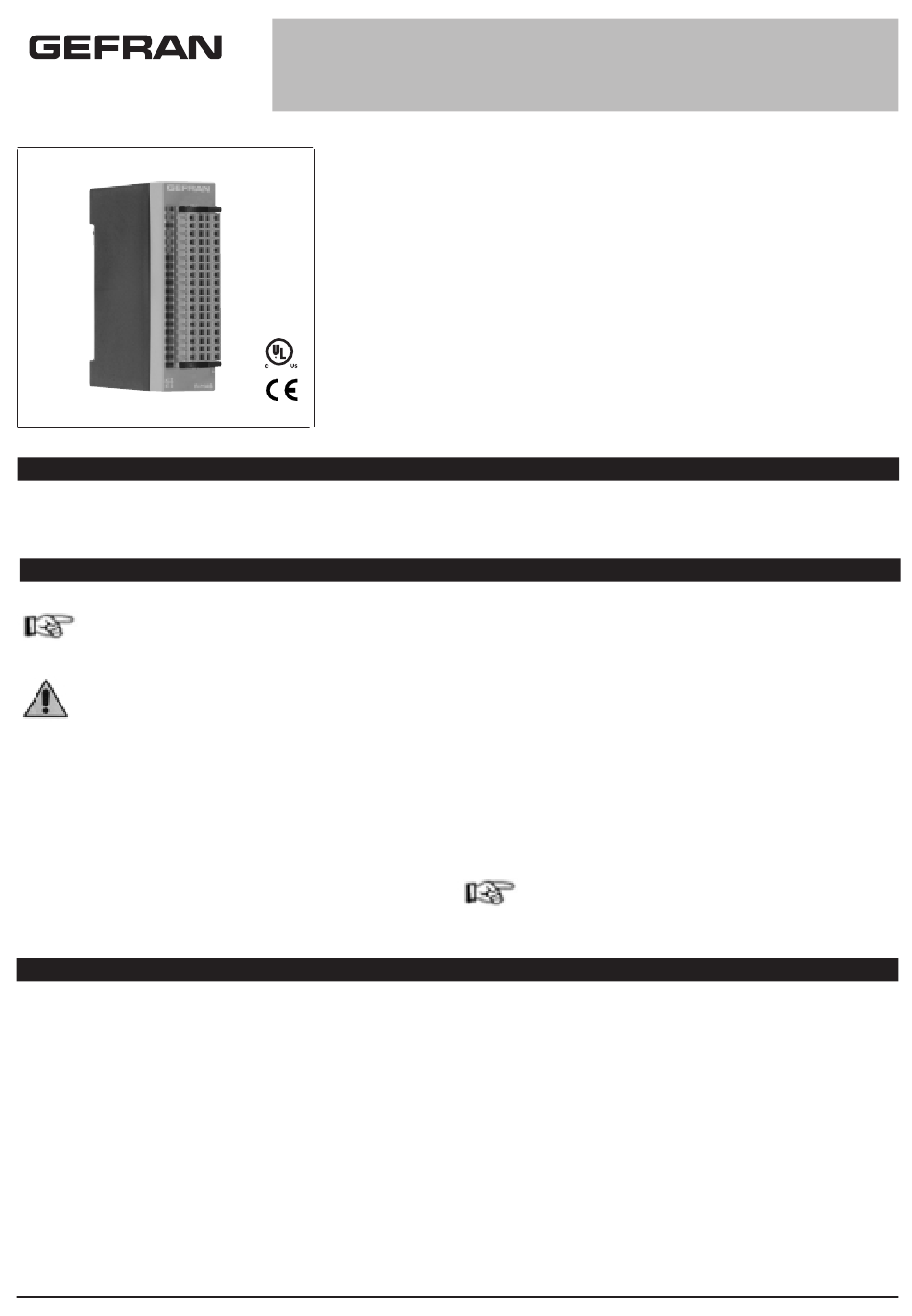

R-MA6
BAUGRUPPE MIT 6 ANALOGEINGÄNGEN + 6 ANALOGAUSGÄNGEN
BEDIENUNGSANLEITUNG UND SICHERHEITSHINWEISE
cod. 80130D / Edit 05 - 08/09 - DEU
1 • WICHTIGSTE EIGENSCHAFTEN
2 • INSTALLATION UND ANSCHLUSS
für
den
richtigen
Anschluss
3 • TECHNISCHE DATEN
I
• 6 optoisolierte Analogausgänge 16 Bit ±10V 20mA
• Elektronischer Schutz der Ausgänge
• Diagnose-LED
Das System GILOGIK II ist hauptsächlich für den Betrieb in industriellen
Umgebungen und eingebaut in Schaltschränke oder Steuertafeln von
der
Maschinen oder Anlagen für Herstellungsprozesse bestimmt.
Norm des anwendbaren Produktes EN 61131-2.
Die Erklärung des Übereinstimmung ist auf GEFRAN web:
www.gefran.com
• In Übereinstimmung mit UL508 file E198546
• NS-Konformität (Niederspannung)
gemäß Richtlinie LVD 2006/95/EWG
Anschluss der Ein- und Ausgänge für die Module
• Die angeschlossenen externen Stromkreise müssen eine Schutzisolie-
rung haben.
• Beim Anschließen der analogen ist Folgendes zu beachten:
- Die Eingangsleitungen getrennt von den Leitungen für die Spannun-
gsversorgung, die Ausgänge und die Hauptstromverbindungen verlegen.
- Verdrillte, abgeschirmte Kabel verwenden, deren Schirm nur an einem
Ende geerdet ist.
D
ie Firma GEFRAN S.p.A. übernimmt in keinem Fall die
Haftung für Sach- oder Personenschäden, die auf unbefugte
Eingriffe, auf eine unsachgemäße oder den technischen
Eigenschaften des Systems nicht angemessene Bedienung
oder Anwendung oder auf den Gebrauch im Widerspruch zu
den Vorschriften in der vorliegenden Bedienungsanleitung
zurückzuführen sind.
Spannungsversorgung für die Eingänge
24VDC ±25% 500mA max. extern (über die hierfür vorgesehenen Klemmen):
• 10V für Dehnungsmessstreifen max 150mA
• 24V für Sensoren mit Verstärker max 500mA
Isolation der Eingänge: > 2,0kV
Überspannung an den Eingängen für 1ms: max. 1kV
Für UL: Versorgung mit Klasse 2 Gerät
Ausgänge
- Spannung ausgang 24VDC ± 25% 500mA max
- 6 Analogausgänge mit 16-Bit-A/D-Wandlung
- Einschwingzeit: 100µs max.
- Spannung ±10V, 20mA max. pro Kanal
- Elektronischer Schutz gegen Kurzschluss und Überlast für jede Gruppe
von 3 Kanälen: 100mA max.
- Linearität besser als 0,5%
- Isolation der Ausgänge: > 2,0KV
- Überspannung an den Eingängen für 1ms: max. 1kV
