gefran R-C3 Bedienungsanleitung Und Sicherheitshinweise

• Eingänge für Encoder mit und ohne Differenzausgang, mit
Push-Pull- Ausgang, mit Open-Collector-Ausgang und für
Näherungsschalter 2/3-Leiter
• Erfassung von Position und Geschwindigkeit
Dieses Kapitel enthält die für den korrekten Einbau der
GILOGIK II in die Schalttafel der Maschine oder des
Wirtssystems und für den richtigen Anschluss der
Spannungsversorgung, der Ein- und Ausgänge sowie der
Schnittstellen des Systems erforderlichen Anweisungen.
Lesen Sie bitte vor der Installation die nachstehenden
Sicherheitshinweise! Werden diese Sicherheitshinweise
nicht beachtet, kann es zu Problemen mit der elektrischen
Sicherheit und der elektromagnetischen Verträglichkeit
kommen. Die Missachtung der Sicherheitshinweise zieht
außerdem das Erlöschen der Garantie nach sich.
Fachpersonal
Installation und Gebrauch des Systems und seiner Komponenten sind
nur Fachpersonal erlaubt.
Bestimmungsgemäßer Gebrauch
Das System und die zugehörigen Komponenten dürfen ausschließlich zu
dem im Katalog angegebenen Zweck verwendet werden. Zur
Gewährleistung des einwandfreien und sicheren Betriebs ist es unabding-
bar, dass das Produkt sachgemäß transportiert, gelagert, installiert und
gebraucht sowie nach den vorgesehenen Verfahrensweise gewartet wird.
Verschmutzungsgrad 2. Offene Ausführung
Hinweise zur elektrischen Sicherheit und zur elektromagnetischen
Verträglichkeit:
• CE-KENNZEICHNUNG: EMV-Konformität (Elektromagnetische
Verträglichkeit)
- 3 Eingänge für Encoder und 32-Bit-Zähler
- Eingänge für Encoder mit und ohne Differenzausgang, mit Push-Pull-
Ausgang oder mit Open-Collector-Ausgang
- Die Kanäle können unabhängig voneinander konfiguriert werden.
- Über Software programmierbarer Filter 20kHz oder 500kHz.
- Eingänge 8...32 VDC, max. 25mA.
- Isolation der Eingänge: >2KV
- Überspannung an den Eingängen für 1 ms: maximal 1kV
- Spannungsversorgung der Baugruppe: R-BUS (x) 3,3 V
- Für UL: Versorgung mit Klasse 2 Gerät
Diagnose
• Gelbe LED: 24V-Spannung vorhanden
• Rote LED: Interrupt aktiv
• Rote LED FAIL: Fehler der Baugruppe
Spannungsversorgung der Encoder
24VDC ± 25% 500mA max.(*) extern (über die hierfür vorgesehenen
80122C_MHW_R-C3_0809_DEU

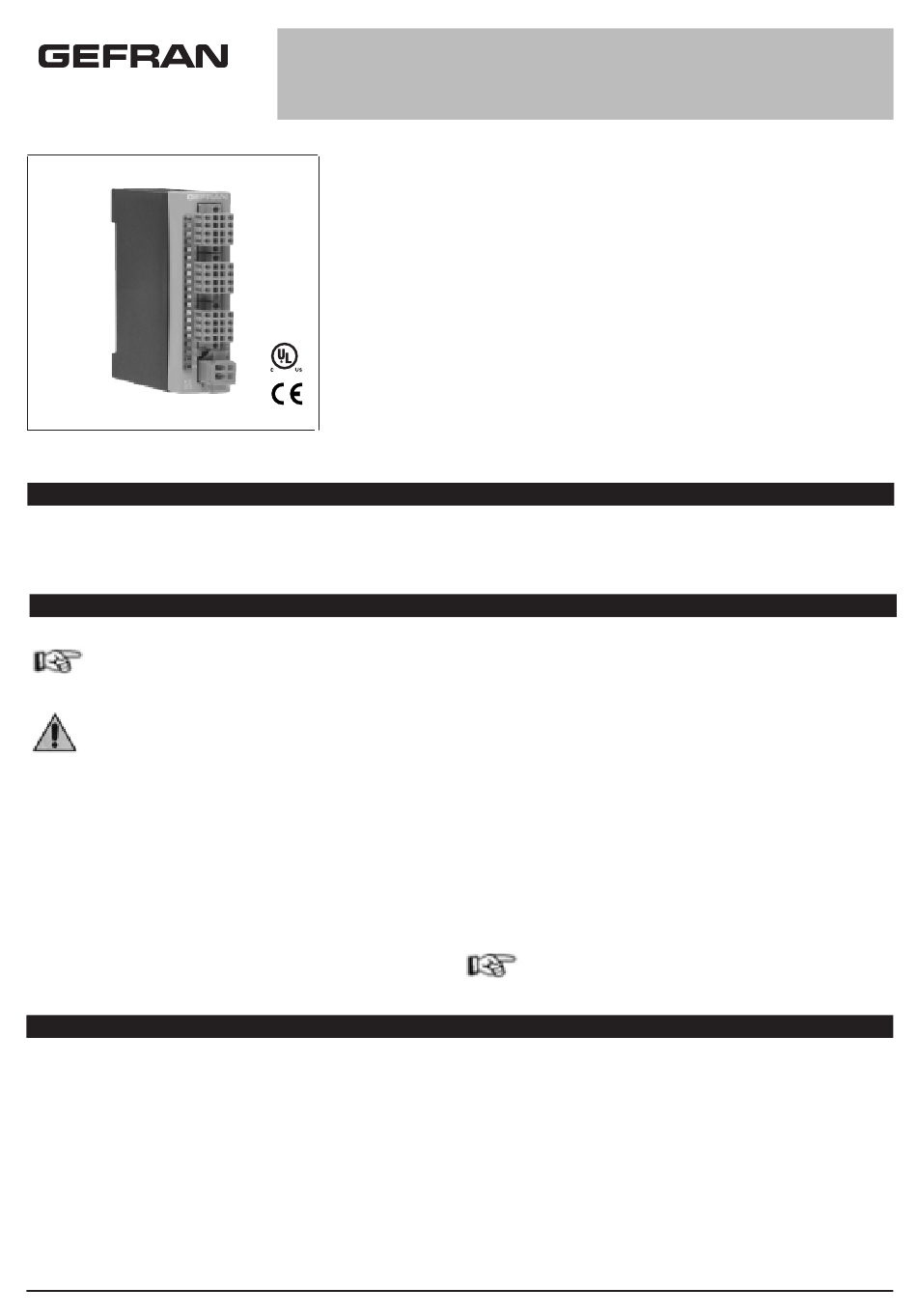

R-C3
BAUGRUPPE MIT 3 EINGÄNGEN FÜR ENCODER
BEDIENUNGSANLEITUNG UND SICHERHEITSHINWEISE
cod. 80122C / Edit 04 - 0809 - DEU
1 • WICHTIGSTE EIGENSCHAFTEN
2 • INSTALLATION UND ANSCHLUSS
3 • TECHNISCHE DATEN
I
• 32-Bit-Zähler
• Software-Konfiguration der Eingänge
• Diagnose-LEDs für Spannungsversorgung und Alarm
• Steckbare Federklemmleisten
gemäß Richtlinie 2004/108/CE. Das System GILOGIK II ist hauptsächlich
für den Betrieb in industriellen Umgebungen und eingebaut in
Schaltschränke oder Steuertafeln von Maschinen oder Anlagen für
Herstellungsprozesse bestimmt.
Norm des anwendbaren Produktes EN 61131-2.
Die Erklärung des Übereinstimmung ist auf GEFRAN web:
www.gefran.com
• In Übereinstimmung mit UL508 file E198546
• NS-Konformität (Niederspannung)
gemäß Richtlinie LVD 2006/95/CE
Anschluss der Ein- und Ausgänge für die Module
• Die angeschlossenen externen Stromkreise müssen eine
Schutzisolierung haben.
• Beim Anschließen der analogen ist Folgendes zu beachten:
- Die Eingangsleitungen getrennt von den Leitungen für die
Spannungsversorgung, die Ausgänge und die Hauptstromverbindun-
gen verlegen.
- Verdrillte, abgeschirmte Kabel verwenden, deren Schirm nur an
einem Ende geerdet ist.
D
ie Firma GEFRAN S.p.A. übernimmt in keinem Fall die
Haftung für Sach- oder Personenschäden, die auf unbefugte
Eingriffe, auf eine unsachgemäße oder den technischen
Eigenschaften des Systems nicht angemessene Bedienung
oder Anwendung oder auf den Gebrauch im Widerspruch zu
den Vorschriften in der vorliegenden Bedienungsanleitung
zurückzuführen sind.
Klemmen auf der Vorderseite).
Die Spannungsversorgung wird intern auf die 3 Kanäle verteilt und kann
auf +5V oder 24VDC eingestellt werden.
M E
ECHANISCHE IGENSCHAFTEN
Abmessungen: 92x90x25,4mm
Gewicht: 120g.
Klemmbefestigung auf R-BUS(x)
Schutzart: IP20
3 Steckverbinder: 8-polige Steckerleiste mit Federklemmen
U
MGEBUNGSBEDINGUNGEN
Betriebsumgebungstemperatur: 0...50°C
Lagertemperatur: -20...70°C
Feuchte: max. 90% r. H., nicht kondensierend
Für UL: Maximale Umgebungstemperatur 50°C
