gefran R-E16 Bedienungsanleitung Und Sicherheitshinweise

• 16 Digitaleingänge 24VDC ± 25%
• Optoisolierte Eingänge PNP
• Eingangsfilter über Software einzeln wählbar
Dieses Kapitel enthält die für den korrekten Einbau der
GILOGIK II in die Schalttafel der Maschine oder des
Wirtssystems und für den richtigen Anschluss der
Spannungsversorgung, der Ein- und Ausgänge sowie der
Schnittstellen des Systems erforderlichen Anweisungen.
Lesen Sie bitte vor der Installation die nachstehenden
Sicherheitshinweise! Werden diese Sicherheitshinweise
nicht beachtet, kann es zu Problemen mit der elektrischen
Sicherheit und der elektromagnetischen Verträglichkeit
kommen. Die Missachtung der Sicherheitshinweise zieht
außerdem das Erlöschen der Garantie nach sich.
Fachpersonal
Installation und Gebrauch des Systems und seiner Komponenten sind
nur Fachpersonal erlaubt.
Bestimmungsgemäßer Gebrauch
Das System und die zugehörigen Komponenten dürfen ausschließlich zu
dem im Katalog angegebenen Zweck verwendet werden. Zur
Gewährleistung des einwandfreien und sicheren Betriebs ist es unabding-
bar, dass das Produkt sachgemäß transportiert, gelagert, installiert und
gebraucht sowie nach den vorgesehenen Verfahrensweise gewartet wird.
Verschmutzungsgrad 2.
Offene Ausführung
Hinweise zur elektrischen Sicherheit und zur elektromagnetischen
Verträglichkeit:
- 16 optoisolierte Eingänge 24VDC ± 25%
- Maximale Eingangsspannung: 32V 25mA
- Verpolungsschutz
- Eingangstrigger, Höchstspannung für "0"
(Eingang NICHT AKTIVIERT) = 12 VDC,
Mindestspannung für "1" (Eingang AKTIVIERT) = 15 VDC)
- Eingangsfilter 100Hz und 5kHz über Software wählbar
Eingänge einzeln als Systeminterrupt programmierbar (über Software)
- Isolationsspannung > 3kV
- Überspannung am Eingang für 1ms: max. 1kV
- Spannungsversorgung der Baugruppe: R-BUS (x) 3,3 V
- Für UL: Versorgung mit Klasse 2 Gerät
Diagnose
- Grüne LED für die Zustandsanzeige der Eingänge
80124C_MHW_R-E16_0809_DEU

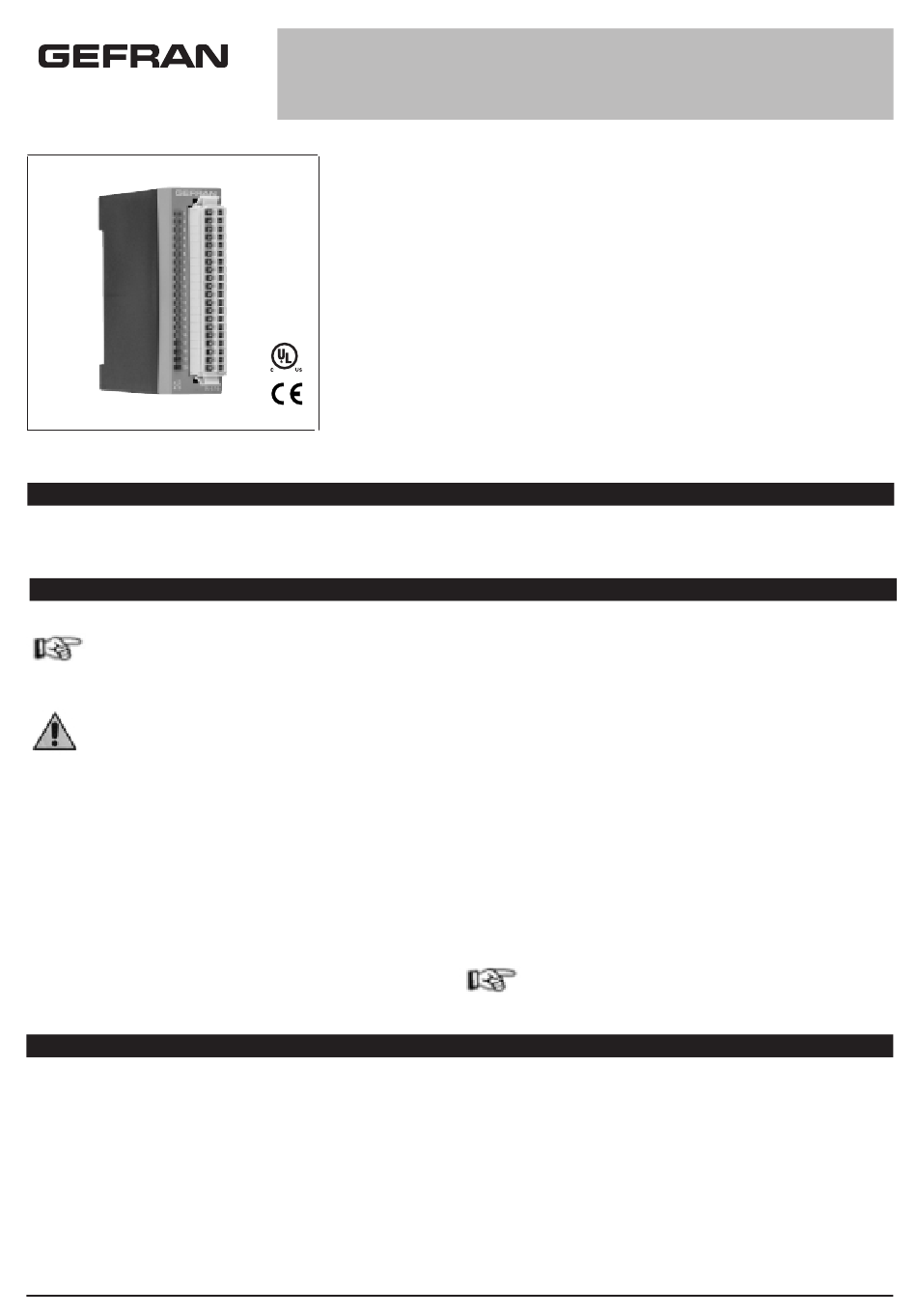

R-E16
BAUGRUPPE MIT 16 DIGITALEINGÄNGEN
BEDIENUNGSANLEITUNG UND SICHERHEITSHINWEISE
cod. 80124C / Edit 04 - 08/09 - DEU
1 • WICHTIGSTE EIGENSCHAFTEN
2 • INSTALLATION UND ANSCHLUSS
3 • TECHNISCHE DATEN
I
• Verpolungsschutz
• Interruptsteuerung für jeden einzelnen Eingang
• Steckbare Federklemmleiste
• CE-KENNZEICHNUNG: EMV-Konformität
(Elektromagnetische Verträglichkeit)
gemäß Richtlinie 2004/108/CE. Das System GILOGIK II ist hauptsäch-
lich für den Betrieb in industriellen Umgebungen und eingebaut in
Schaltschränke oder Steuertafeln von Maschinen oder Anlagen für
Herstellungsprozesse bestimmt.
Norm des anwendbaren Produktes EN 61131-2
Die Erklärung des Übereinstimmung ist auf GEFRAN web:
www.gefran.com
• In Übereinstimmung mit UL508 file E198546
• NS-Konformität (Niederspannung)
gemäß Richtlinie LVD 2006/95/CE
Anschluss der Ein- und Ausgänge für die Module
• Die angeschlossenen externen Stromkreise müssen eine
Schutzisolierung haben.
• Beim Anschließen der analogen ist Folgendes zu beachten:
- Die Eingangsleitungen getrennt von den Leitungen für die
Spannungsversorgung, die Ausgänge und die Hauptstromverbindun-
gen verlegen.
- Verdrillte, abgeschirmte Kabel verwenden, deren Schirm nur an einem
Ende geerdet ist.
D ie Firma GEFRAN S.p.A. übernimmt in keinem Fall die
Haftung für Sach- oder Personenschäden, die auf unbefugte
Eingriffe, auf eine unsachgemäße oder den technischen
Eigenschaften des Systems nicht angemessene Bedienung
oder Anwendung oder auf den Gebrauch im Widerspruch zu
den Vorschriften in der vorliegenden Bedienungsanleitung
zurückzuführen sind.
M E
ECHANISCHE IGENSCHAFTEN
Abmessungen: 92x90x25,4 mm
Gewicht: 150 g
Befestigung: Klemmbefestigung auf R-BUS (x)
Schutzart: IP20
Steckverbinder: 20-polige Steckerleiste mit Federklemmen
U
MGEBUNGSBEDINGUNGEN
Betriebsumgebungstemperatur: 0...50°C
Lagertemperatur: -20...70°C
Feuchte: max. 90% r. H., nicht kondensierend
Für UL: Maximale Umgebungstemperatur 50°C
