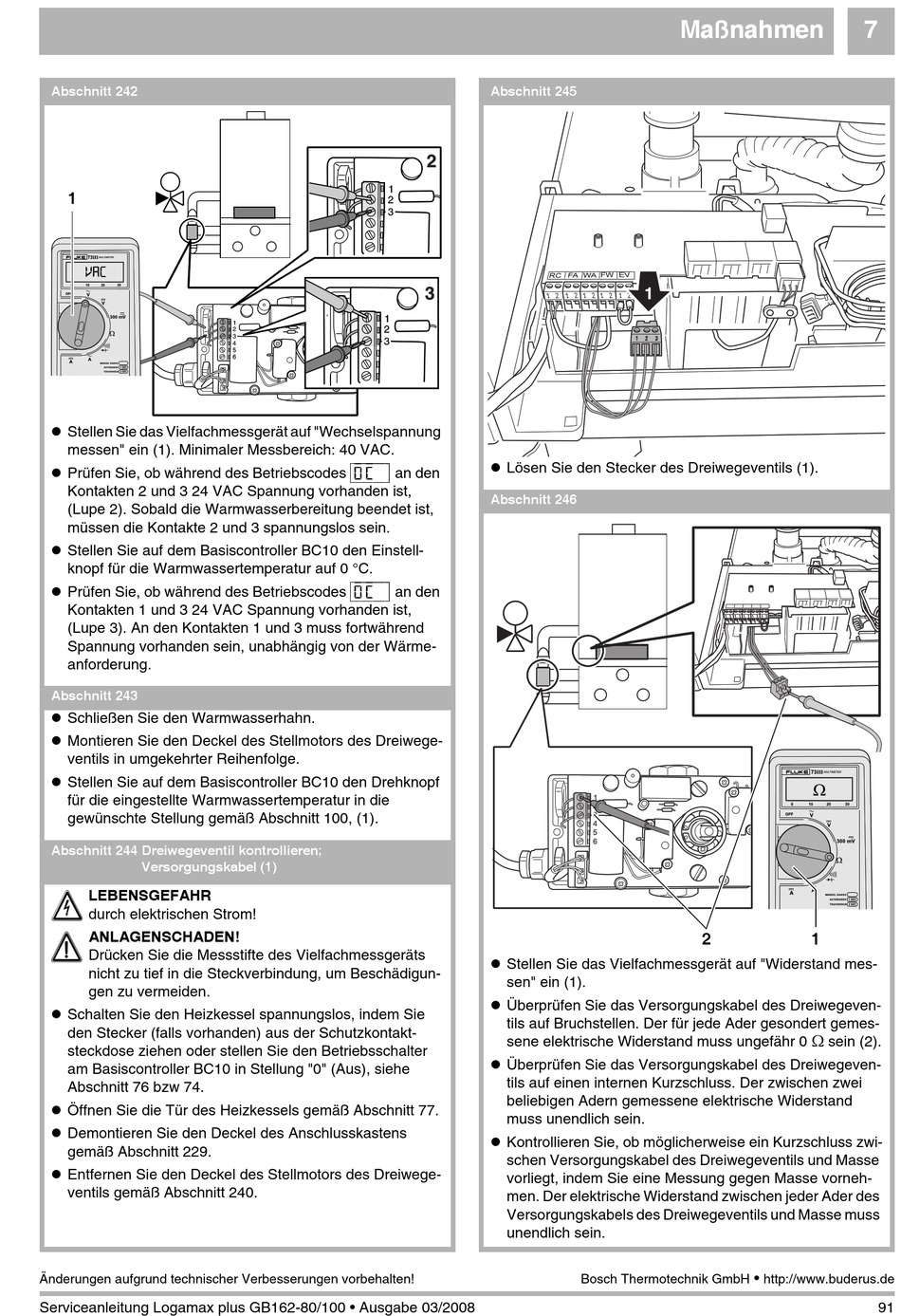

Buderus Logamax plus GB162-100 Serviceanleitung Seite 91

Abschnitt 242
1
Stellen Sie das Vielfachmessgerät auf "Wechselspannung
messen" ein (1). Minimaler Messbereich: 40 VAC.
Prüfen Sie, ob während des Betriebscodes
Kontakten 2 und 3 24 VAC Spannung vorhanden ist,
(Lupe 2). Sobald die Warmwasserbereitung beendet ist,
müssen die Kontakte 2 und 3 spannungslos sein.
Stellen Sie auf dem Basiscontroller BC10 den Einstell-
knopf für die Warmwassertemperatur auf 0 °C.
Prüfen Sie, ob während des Betriebscodes
Kontakten 1 und 3 24 VAC Spannung vorhanden ist,
(Lupe 3). An den Kontakten 1 und 3 muss fortwährend
Spannung vorhanden sein, unabhängig von der Wärme-
anforderung.
Abschnitt 243
Schließen Sie den Warmwasserhahn.
Montieren Sie den Deckel des Stellmotors des Dreiwege-
ventils in umgekehrter Reihenfolge.
Stellen Sie auf dem Basiscontroller BC10 den Drehknopf
für die eingestellte Warmwassertemperatur in die
gewünschte Stellung gemäß Abschnitt 100, (1).
Abschnitt 244 Dreiwegeventil kontrollieren;
Versorgungskabel (1)
H
LEBENSGEFAHR
A
durch elektrischen Strom!
ANLAGENSCHADEN!
Drücken Sie die Messstifte des Vielfachmessgeräts
nicht zu tief in die Steckverbindung, um Beschädigun-
gen zu vermeiden.
Schalten Sie den Heizkessel spannungslos, indem Sie
den Stecker (falls vorhanden) aus der Schutzkontakt-
steckdose ziehen oder stellen Sie den Betriebsschalter
am Basiscontroller BC10 in Stellung "0" (Aus), siehe
Abschnitt 76 bzw 74.
Öffnen Sie die Tür des Heizkessels gemäß Abschnitt 77.
Demontieren Sie den Deckel des Anschlusskastens
gemäß Abschnitt 229.
Entfernen Sie den Deckel des Stellmotors des Dreiwege-
ventils gemäß Abschnitt 240.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Serviceanleitung Logamax plus GB162-80/100 • Ausgabe 03/2008
Abschnitt 245
[0/c/\|
Lösen Sie den Stecker des Dreiwegeventils (1).
an den
Abschnitt 246
[0/c/\|
an den
Stellen Sie das Vielfachmessgerät auf "Widerstand mes-
sen" ein (1).
Überprüfen Sie das Versorgungskabel des Dreiwegeven-
tils auf Bruchstellen. Der für jede Ader gesondert gemes-
sene elektrische Widerstand muss ungefähr 0
Überprüfen Sie das Versorgungskabel des Dreiwegeven-
tils auf einen internen Kurzschluss. Der zwischen zwei
beliebigen Adern gemessene elektrische Widerstand
muss unendlich sein.
Kontrollieren Sie, ob möglicherweise ein Kurzschluss zwi-
schen Versorgungskabel des Dreiwegeventils und Masse
vorliegt, indem Sie eine Messung gegen Masse vorneh-
men. Der elektrische Widerstand zwischen jeder Ader des
Versorgungskabels des Dreiwegeventils und Masse muss
unendlich sein.
Maßnahmen
2
Bosch Thermotechnik GmbH
7
1
Ω
sein (2).
•
