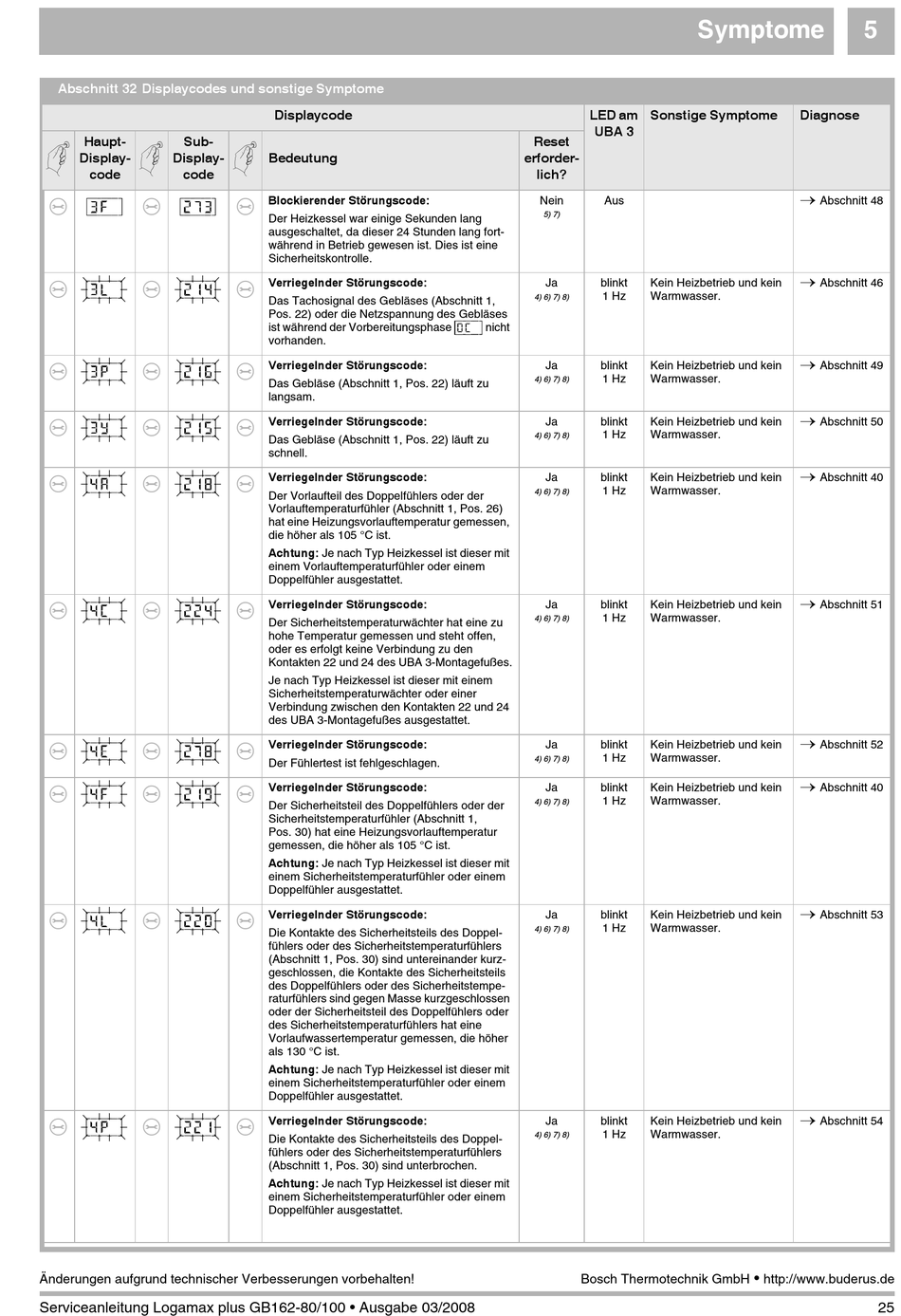

Buderus Logamax plus GB162-100 Serviceanleitung Seite 25

Abschnitt 32 Displaycodes und sonstige Symptome
Haupt- Sub-
z z
Display- Display-
code code
[3/f/\| [2/7/3|
e e
e [3/l/\| e [2/1/4|
e [3/p/\| e [2/1/6|
e [3/y/\| e [2/1/5|
e [4/a/\| e [2/1/8|
e [4/c/\| e [2/2/4|
e [4/e/\| e [2/7/8|
e [4/f/\| e [2/1/9|
e [4/l/\| e [2/2/0|
e [4/p/\| e [2/2/1|
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Serviceanleitung Logamax plus GB162-80/100 • Ausgabe 03/2008
Displaycode
z
Bedeutung
Blockierender Störungscode:
e
Der Heizkessel war einige Sekunden lang
ausgeschaltet, da dieser 24 Stunden lang fort-
während in Betrieb gewesen ist. Dies ist eine
Sicherheitskontrolle.
e Verriegelnder Störungscode:
Das Tachosignal des Gebläses (Abschnitt 1,
Pos. 22) oder die Netzspannung des Gebläses
ist während der Vorbereitungsphase [0/c/\| nicht
vorhanden.
e Verriegelnder Störungscode:
Das Gebläse (Abschnitt 1, Pos. 22) läuft zu
langsam.
e Verriegelnder Störungscode:
Das Gebläse (Abschnitt 1, Pos. 22) läuft zu
schnell.
e Verriegelnder Störungscode:
Der Vorlaufteil des Doppelfühlers oder der
Vorlauftemperaturfühler (Abschnitt 1, Pos. 26)
hat eine Heizungsvorlauftemperatur gemessen,
die höher als 105 °C ist.
Achtung: Je nach Typ Heizkessel ist dieser mit
einem Vorlauftemperaturfühler oder einem
Doppelfühler ausgestattet.
e Verriegelnder Störungscode:
Der Sicherheitstemperaturwächter hat eine zu
hohe Temperatur gemessen und steht offen,
oder es erfolgt keine Verbindung zu den
Kontakten 22 und 24 des UBA 3-Montagefußes.
Je nach Typ Heizkessel ist dieser mit einem
Sicherheitstemperaturwächter oder einer
Verbindung zwischen den Kontakten 22 und 24
des UBA 3-Montagefußes ausgestattet.
e Verriegelnder Störungscode:
Der Fühlertest ist fehlgeschlagen.
e Verriegelnder Störungscode:
Der Sicherheitsteil des Doppelfühlers oder der
Sicherheitstemperaturfühler (Abschnitt 1,
Pos. 30) hat eine Heizungsvorlauftemperatur
gemessen, die höher als 105 °C ist.
Achtung: Je nach Typ Heizkessel ist dieser mit
einem Sicherheitstemperaturfühler oder einem
Doppelfühler ausgestattet.
e Verriegelnder Störungscode:
Die Kontakte des Sicherheitsteils des Doppel-
fühlers oder des Sicherheitstemperaturfühlers
(Abschnitt 1, Pos. 30) sind untereinander kurz-
geschlossen, die Kontakte des Sicherheitsteils
des Doppelfühlers oder des Sicherheitstempe-
raturfühlers sind gegen Masse kurzgeschlossen
oder der Sicherheitsteil des Doppelfühlers oder
des Sicherheitstemperaturfühlers hat eine
Vorlaufwassertemperatur gemessen, die höher
als 130 °C ist.
Achtung: Je nach Typ Heizkessel ist dieser mit
einem Sicherheitstemperaturfühler oder einem
Doppelfühler ausgestattet.
e Verriegelnder Störungscode:
Die Kontakte des Sicherheitsteils des Doppel-
fühlers oder des Sicherheitstemperaturfühlers
(Abschnitt 1, Pos. 30) sind unterbrochen.
Achtung: Je nach Typ Heizkessel ist dieser mit
einem Sicherheitstemperaturfühler oder einem
Doppelfühler ausgestattet.
LED am Sonstige Symptome
UBA 3
Reset
erforder-
lich?
Nein Aus
5) 7)
Ja blinkt Kein Heizbetrieb und kein
1 Hz Warmwasser.
4) 6) 7) 8)
Ja blinkt Kein Heizbetrieb und kein
1 Hz Warmwasser.
4) 6) 7) 8)
Ja blinkt Kein Heizbetrieb und kein
1 Hz Warmwasser.
4) 6) 7) 8)
Ja blinkt Kein Heizbetrieb und kein
1 Hz Warmwasser.
4) 6) 7) 8)
Ja blinkt Kein Heizbetrieb und kein
1 Hz Warmwasser.
4) 6) 7) 8)
Ja blinkt Kein Heizbetrieb und kein
1 Hz Warmwasser.
4) 6) 7) 8)
Ja blinkt Kein Heizbetrieb und kein
1 Hz Warmwasser.
4) 6) 7) 8)
Ja blinkt Kein Heizbetrieb und kein
1 Hz Warmwasser.
4) 6) 7) 8)
Ja blinkt Kein Heizbetrieb und kein
1 Hz Warmwasser.
4) 6) 7) 8)
Bosch Thermotechnik GmbH
Symptome 5
Diagnose
→
Abschnitt 48
→
Abschnitt 46
→
Abschnitt 49
→
Abschnitt 50
→
Abschnitt 40
→
Abschnitt 51
→
Abschnitt 52
→
Abschnitt 40
→
Abschnitt 53
→
Abschnitt 54
•
