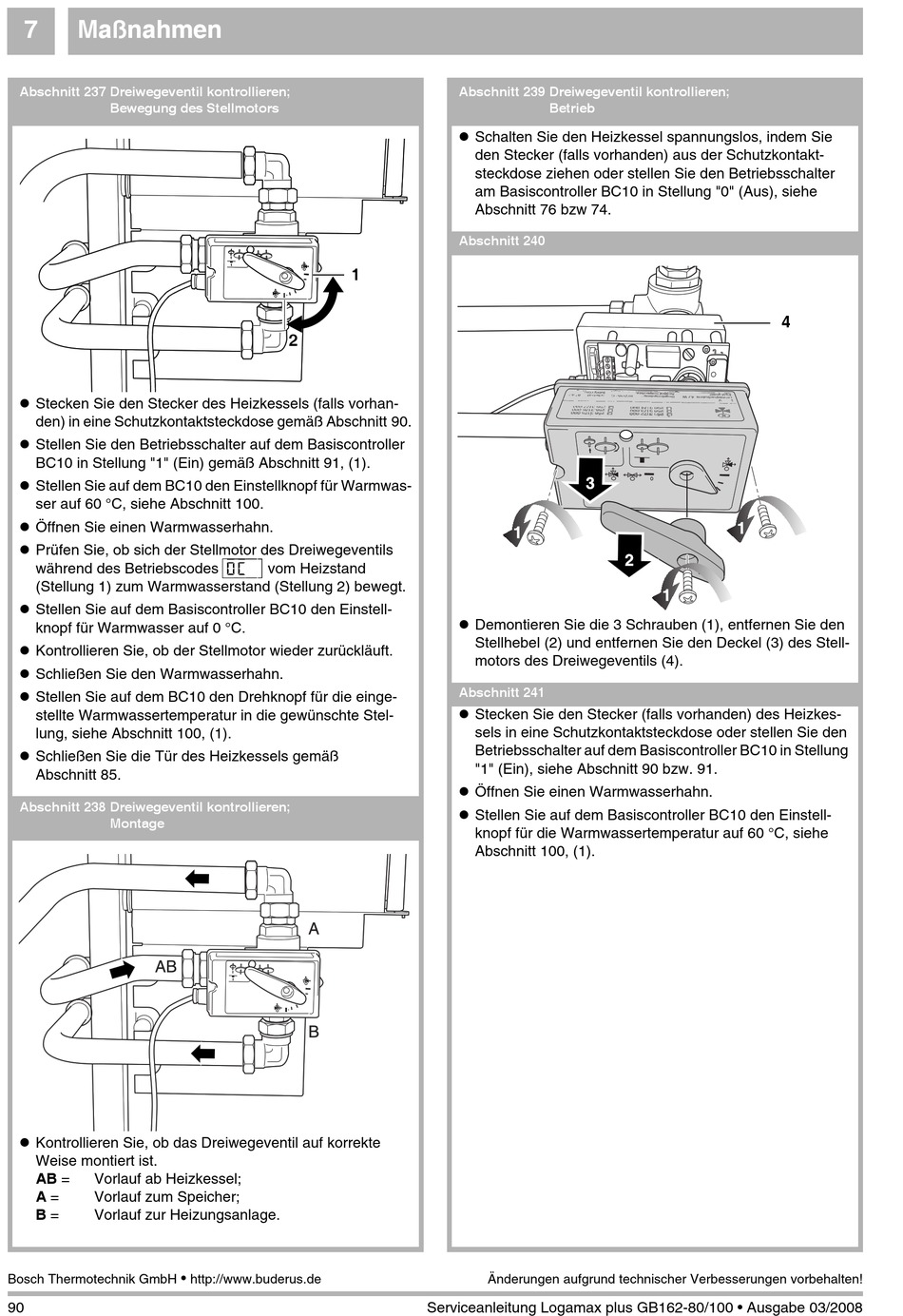

Buderus Logamax plus GB162-100 Serviceanleitung Seite 90

7 Maßnahmen
Abschnitt 237 Dreiwegeventil kontrollieren;
Bewegung des Stellmotors
Stecken Sie den Stecker des Heizkessels (falls vorhan-
den) in eine Schutzkontaktsteckdose gemäß Abschnitt 90.
Stellen Sie den Betriebsschalter auf dem Basiscontroller
BC10 in Stellung "1" (Ein) gemäß Abschnitt 91, (1).
Stellen Sie auf dem BC10 den Einstellknopf für Warmwas-
ser auf 60 °C, siehe Abschnitt 100.
Öffnen Sie einen Warmwasserhahn.
Prüfen Sie, ob sich der Stellmotor des Dreiwegeventils
während des Betriebscodes
(Stellung 1) zum Warmwasserstand (Stellung 2) bewegt.
Stellen Sie auf dem Basiscontroller BC10 den Einstell-
knopf für Warmwasser auf 0 °C.
Kontrollieren Sie, ob der Stellmotor wieder zurückläuft.
Schließen Sie den Warmwasserhahn.
Stellen Sie auf dem BC10 den Drehknopf für die einge-
stellte Warmwassertemperatur in die gewünschte Stel-
lung, siehe Abschnitt 100, (1).
Schließen Sie die Tür des Heizkessels gemäß
Abschnitt 85.
Abschnitt 238 Dreiwegeventil kontrollieren;
Montage
Kontrollieren Sie, ob das Dreiwegeventil auf korrekte
Weise montiert ist.
AB =
Vorlauf ab Heizkessel;
A =
Vorlauf zum Speicher;
B =
Vorlauf zur Heizungsanlage.
Bosch Thermotechnik GmbH
90
2
[0/c/\|
vom Heizstand
•
http://www.buderus.de
Abschnitt 239 Dreiwegeventil kontrollieren;
Schalten Sie den Heizkessel spannungslos, indem Sie
den Stecker (falls vorhanden) aus der Schutzkontakt-
steckdose ziehen oder stellen Sie den Betriebsschalter
am Basiscontroller BC10 in Stellung "0" (Aus), siehe
Abschnitt 76 bzw 74.
Abschnitt 240
1
Demontieren Sie die 3 Schrauben (1), entfernen Sie den
Stellhebel (2) und entfernen Sie den Deckel (3) des Stell-
motors des Dreiwegeventils (4).
Abschnitt 241
Stecken Sie den Stecker (falls vorhanden) des Heizkes-
sels in eine Schutzkontaktsteckdose oder stellen Sie den
Betriebsschalter auf dem Basiscontroller BC10 in Stellung
"1" (Ein), siehe Abschnitt 90 bzw. 91.
Öffnen Sie einen Warmwasserhahn.
Stellen Sie auf dem Basiscontroller BC10 den Einstell-
knopf für die Warmwassertemperatur auf 60 °C, siehe
Abschnitt 100, (1).
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Serviceanleitung Logamax plus GB162-80/100 • Ausgabe 03/2008
