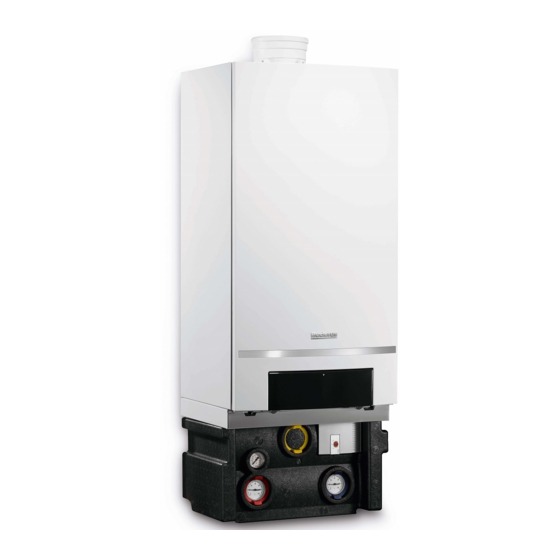

Buderus Logamax plus GB162-50 Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Buderus Anleitungen
  4. Gasheizungen
  5. Logamax plus GB162-50
  6. Installationsanleitung

Buderus Logamax plus GB162-50 Installationsanleitung

Vorschau ausblenden Andere Handbücher für Logamax plus GB162-50:
Inhaltsverzeichnis

Werbung

Quicklinks

Gas-Brennwertgeräte
Installationsanleitung
Logamax plus GB162-50/70/85/100 V2
Vor Installation und Wartung sorgfältig lesen.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Buderus Logamax plus GB162-50

Inhaltszusammenfassung für Buderus Logamax plus GB162-50

  • Seite 1 Gas-Brennwertgeräte Installationsanleitung Logamax plus GB162-50/70/85/100 V2 Vor Installation und Wartung sorgfältig lesen.

  • Seite 2: Inhaltsverzeichnis

    Speichertemperaturfühler anschließen ... . 18 3-Wege-Ventil anschließen ..... . 18 Logamax plus GB162-50/70/85/100 V2 – 6720806793 (2015/12)

  • Seite 3: Symbolerklärung Und Sicherheitshinweise

    Lieferumfang gungsunternehmen anrufen. Das Gas-Brennwertgerät wird fertig montiert ab Werk geliefert. Ordnungsgemäße Verwendung ▶ Lieferumfang auf Unversehrtheit und Vollständigkeit prüfen. Das Gas-Brennwertgerät darf nur in geschlossenen Warmwassersyste- men für den Privatgebrauch verwendet werden. Logamax plus GB162-50/70/85/100 V2 – 6720806793 (2015/12)

  • Seite 4: Gerätetypen

    Bild 2 Abbauen der Verkleidung Gerätetypen Dieses Dokument bezieht sich auf die nachstehenden Gerätetypen: • Logamax plus GB162-50 V2 • Logamax plus GB162-70 V2 • Logamax plus GB162-85 V2 • Logamax plus GB162-100 V2 Logamax plus GB162-50/70/85/100 V2 – 6720806793 (2015/12)

  • Seite 5: Frostschutzfunktion

    Heizungsrücklauf, G 1½ '' Verschraubung mit Innengewinde Rücklaufanschluss-Set, G 1½ '' Außengewinde mit Flachdichtung Kondensatablauf, Ø Außendurchmesser 24 mm Gasanschluss-Set, R 1" Innengewinde Vorlaufanschluss-Set, G 1½ '' Außengewinde mit Flachdichtung Heizungsvorlauf, G 1½ '' Verschraubung mit Innengewinde Logamax plus GB162-50/70/85/100 V2 – 6720806793 (2015/12)

  • Seite 6: Produktübersicht

    [26] Feststellschraube [27] Kondensatsiphon Anschluss-Set (Zubehör): [28] Pumpe [29] Füll- und Entleerhahn [30] Wartungshahn [31] Gashahn [32] Entleerhahn [33] Manometer [34] Membransicherheitsven- 6 720 807 034-02.3DDC Bild 4 Logamax plus GB162-50/70/85/100 V2 mit Anschluss-Set Logamax plus GB162-50/70/85/100 V2 – 6720806793 (2015/12)

  • Seite 7: Schaltplan

    [12] Vorlauftemperaturfühler [27] Lila - Warmwasserzirkulationspumpe 230 V AC, max. 250 W [13] Sicherheitstemperaturfühler [28] Grün - Pumpen-Anschluss-Set oder extern [14] Überwachungselektrode [29] Pumpen-Anschluss-Set, externe Pumpe 230 V AC, max. 250 W [15] Erde Logamax plus GB162-50/70/85/100 V2 – 6720806793 (2015/12)

  • Seite 8: Technische Daten

    Tab. 2 Technische Daten Die in Klammern angegebenen Informationen stimmen mit den Informationen auf dem Typschild überein. 2.15 Produktdaten zum Energieverbrauch Die Produktdaten zum Energieverbrauch finden Sie in der Bedienungs- anleitung für den Betreiber. Logamax plus GB162-50/70/85/100 V2 – 6720806793 (2015/12)

  • Seite 9: Gasdaten

    CH, ES, CZ, SK 37, 50 1000 1500 2000 2500 3000 3500 4000 4500 5000 Tab. 6 Propan [l/h] 6 720 807 034-073.1TD Bild 8 Restförderhöhe Gas-Brennwertgerät mit Anschluss-Set Widerstand Gas-Brennwertgerät [l/h] Volumenstrom (Flow) [mbar]Restförderhöhe Logamax plus GB162-50/70/85/100 V2 – 6720806793 (2015/12)

  • Seite 10: Vorschriften

    DVGW G 635 Gasgeräte für den Anschluss an ein Luft-Abgas-Sys- tem für Überdruckbetrieb (standardisiertes Verfah- ren) Tab. 8 Vorschriften, Normen und Richtlinien 6 720 807 034-004.1DDC Bild 9 Ordnungsgemäßes Heben und Tragen des Gas-Brennwertge- räts Logamax plus GB162-50/70/85/100 V2 – 6720806793 (2015/12)

  • Seite 11: Montage

    Gasart prüfen ▶ Sicherstellen, dass die Gasart, an die das Gas-Brennwertgerät ange- schlossen wird, der auf dem Typschild angegebenen Gasart ent- spricht ( Bild 4, [8]). 6 720 806 792-03.1TD Bild 11 Gas-Brennwertgerät ausrichten Logamax plus GB162-50/70/85/100 V2 – 6720806793 (2015/12)

  • Seite 12: Kappen Entfernen

    Bei älteren Gasleitungen Schäden der Gasarmatur ver- meiden. ▶ Gemäß DIN 3368 einen Gasfilter in die Gasleitung einbauen. ▶ Den Gasanschluss auf dem Gas-Brennwertgerät mit einem geprüften Dichtmittel abdichten [1]. ▶ Gashahn [2] montieren. Logamax plus GB162-50/70/85/100 V2 – 6720806793 (2015/12)

  • Seite 13: Montage Des Anschluss-Sets

    ▶ Erforderlichen Volumenstrom berücksichtigen ( Tabelle 7, Seite 9). Wenn keine hydraulische Weiche verwendet wird: ▶ Eine Pumpe wählen, die beim erforderlichen Volumenstrom über mindestens 200 mbar Restförderhöhe verfügt. 6 720 807 034-009.1DDC Bild 14 Montage des Anschluss-Sets Logamax plus GB162-50/70/85/100 V2 – 6720806793 (2015/12)

  • Seite 14: Hydraulische Weiche Montieren

    Förderhöhe nicht ausreicht, muss eine hydraulische Weiche [1] montiert werden. 6 720 807 034-052.2TD 6 720 807 034-030.1DDC Bild 17 Hydraulische Weiche montieren Bild 19 Montage des Kesselsiphons hydraulische Weiche Ausdehnungsgefäß Pumpe Wartungshahn Differenzdruckregler Logamax plus GB162-50/70/85/100 V2 – 6720806793 (2015/12)

  • Seite 15: Kondensatablauf Anschließen

    EN 12828 bestimmen. Brennwertgeräts. ▶ Vor der Montage diese Anleitung aufmerksam durchlesen. ▶ Luftzufuhr und Abgasabfuhr gemäß der Anleitung zu diesem Abgas- ▶ Kappe [1] von der Anschlussstelle entfernen. abfuhrzubehör anschließen. Logamax plus GB162-50/70/85/100 V2 – 6720806793 (2015/12)

  • Seite 16: Elektrischer Anschluss

    ▶ Haube nach einer Vierteldrehung der Verriegelungen entfernen. 45° 6 720 807 034-053.1TD Bild 23 Regelprinzip der raumtemperaturgeführte Regelung Gas-Brennwertgerät Raumtemperaturgeführter Regler Heizkörperventil Thermostatisches Heizkörperventil übrige Räume Wohnraum Aufstellraum 6720807034-8.2DDC Bild 26 Entfernen der Haube Logamax plus GB162-50/70/85/100 V2 – 6720806793 (2015/12)

  • Seite 17: Montage Der Zugentlastung

    Module bitte an den Hersteller wenden. Die Adressangaben befinden sich auf der Rückseite die- ses Dokuments. ▶ Modulierenden Regler gemäß der dazugehörigen Anleitung einbau- ▶ Modulierenden Regler mit dem orangen Stecker der Klemmleiste [1] verbinden (BUS-Leitung). Logamax plus GB162-50/70/85/100 V2 – 6720806793 (2015/12)

  • Seite 18: Logamatic Rc-Regler Im Gas-Brennwertgerät Montieren

    Auf dem Gas-Brennwertgerät kann nur ein Außentempe- Das Funktionsmodul kann auf 2 Arten montiert werden: raturfühler verwendet werden, der mit dem angeschlos- • Funktionsmodul im Gas-Brennwertgerät (maximal 2); senen Regelgerät kombiniert werden kann. • Funktionsmodul außerhalb des Gas-Brennwertgeräts. Logamax plus GB162-50/70/85/100 V2 – 6720806793 (2015/12)

  • Seite 19: Speicherladepumpe Anschließen

    ▶ Anhand der mit dem Regelgerät gelieferten Bedienungsanleitung prüfen, ob diese Funktion unterstützt wird. ▶ Anschluss der Warmwasserzirkulationspumpe an einen lila Stecker des Anschlussverteilers [1]. 6 720 807 034-048.1TD Bild 39 Anschluss der Netzspannung Logamax plus GB162-50/70/85/100 V2 – 6720806793 (2015/12)

  • Seite 20: Anschluss-Set Der Pumpe Anschließen

    Mit dem Drehschalter Kesseltemperatur kann die maximale Kesseltem- 6 720 807 034-075.1TD peratur eingestellt werden. Bild 44 Montage des Netzsteckers Display Null (Blau) Auf dem Display können Display-Werte, Display-Einstellungen und Dis- Erde (Grün/Gelb) play-Codes abgelesen werden. Phase (Braun) Logamax plus GB162-50/70/85/100 V2 – 6720806793 (2015/12)

  • Seite 21: Infomenü

    Mit dem Schornsteinfegerbetrieb kann das Gas-Brennwertgerät für die Gasleitung entlüften Durchführung von Messungen in den Heizbetrieb versetzt werden. ▶ Gasleitung entlüften. ▶ Sorgen Sie dafür, dass das Gas-Brennwertgerät seine Wärme abge- ben kann. Logamax plus GB162-50/70/85/100 V2 – 6720806793 (2015/12)

  • Seite 22: Abgasanlage Prüfen

    Die Einstellung der Pumpe muss hierfür in Mittelstand eingestellt werden. ▶ Einstellung der Pumpe mit dem roten Knopf auf der Vorderseite auf Mittelstand, „Ext. in“. ▶ Im Einstellmenü die Pumpennachlaufzeit einstellen ( Kapitel 7.2). Logamax plus GB162-50/70/85/100 V2 – 6720806793 (2015/12)

  • Seite 23: Gas-Luft-Verhältnis Messen

    ▶ Wert in Wartungsprotokoll eintragen. Während der Messung den Manometer in gleicher Höhe halten. ▶ Kontrolle, ob der gemessene Wert nicht geringer ist als der zulässige ▶ Gashahn öffnen. Wert ( Tabelle 4, Seite 9). Logamax plus GB162-50/70/85/100 V2 – 6720806793 (2015/12)

  • Seite 24: Co- Und Co 2 -Gehalt Messen

    ▶ Sorgen Sie dafür, dass das Gas-Brennwertgerät seine Wärme abge- ben kann. ▶ Schornsteinfegerbetrieb starten (Kapitel 7.3). ▶ CO-Gehalt messen. 6 720 807 034-64.1DDC ▶ Ursache für einen möglicherweise hohen CO-Gehalt bestimmen und Bild 53 Anschluss des Multimeters beseitigen. Logamax plus GB162-50/70/85/100 V2 – 6720806793 (2015/12)

  • Seite 25: Gasdichtheit Prüfen

    ▶ Die angeschlossene Regelung einfrieren und kontrollieren, ob das Gas-Brennwertgerät nach einigen Minuten zwecks Kesselbetrieb zu brennen beginnt. ▶ Wenn zutreffend: Einen Warmwasserhahn öffnen und die Warmwas- sertemperatur und Warmwassermenge kontrollieren. 8.15 Abschlussarbeiten ▶ Verkleidung montieren. ▶ Inbetriebnahmeprotokoll ausfüllen. Logamax plus GB162-50/70/85/100 V2 – 6720806793 (2015/12)

  • Seite 26: Außerbetriebnahme

    VORSICHT: Stromschlag. ▶ Beim Messen und Einstellen des Gas-Brennwertge- räts keinesfalls Brennerautomat, Gebläse oder Pum- pe berühren. Dies sind 230 V-Teile. ▶ Vor dem Arbeiten an elektrischen Teilen das Gas- Brennwertgerät spannungsfrei schalten. Logamax plus GB162-50/70/85/100 V2 – 6720806793 (2015/12)

  • Seite 27: Brenner Reinigen

    ▶ Deshalb beim Reinigen verschiedener Bauteile keine Stahlbürsten, Schleifmittel oder dergleichen ver- wenden. ▶ Zündeinrichtung abdecken. ▶ Wärmetauscher reinigen. ▶ Wärmetauscher gegebenenfalls mit Wasser spülen. 6 720 807 034-038.1DDC Bild 59 Entfernen der Gas-Luft-Einheit mit dem Brennerdeckel Logamax plus GB162-50/70/85/100 V2 – 6720806793 (2015/12)

  • Seite 28: Zündeinrichtung Prüfen

    6 720 807 034-041.1DDC Bild 65 Einsetzen des Brenners mit Dichtung Brenner Dichtung Einkerbung 7 746 800 040-128.2TD ▶ Brennerdeckel mit Gas-Luft-Einheit in umgekehrter Reihenfolge wie- Bild 63 Prüfen der Überwachungselektrode der einbauen. Logamax plus GB162-50/70/85/100 V2 – 6720806793 (2015/12)

  • Seite 29: Kondensatsiphon Reinigen

    ▶ Während des Betriebs die verschiedenen Dichtungen an der Konden- satwanne auf Abgas- und Kondensatundichtheit kontrollieren. 11.8 Gas-Anschlussdruck messen Siehe Kapitel 8.9 „Gas-Anschlussdruck messen“. 6 720 807 034-44.1DDC Bild 67 Entfernen des Kondensatschlauchs Logamax plus GB162-50/70/85/100 V2 – 6720806793 (2015/12)

  • Seite 30: Gas-Luft-Verhältnis Messen

    11.11 Abgas-Überdruckklappe kontrollieren Wurde im Gas-Brennwertgerät ein Überdruckkaskadensystem ange- bracht, muss die Abgas-Überdruckklappe kontrolliert werden. ▶ Prüföffnung [1] der Abgas-Überdruckklappe öffnen. ▶ Abgas-Überdruckklappe [2] auf Verschleiß, Schäden oder Ver- schmutzung kontrollieren und gegebenenfalls ersetzen. Logamax plus GB162-50/70/85/100 V2 – 6720806793 (2015/12)

  • Seite 31: 11.11.1 Abgasdichte Messen

    12. Korrekte Einstellung der Regelung prüfen. ▶ Gebrauchsanweisung der Regelarmatur zu Rate zie- hen. 13. Endkontrolle der Inspektionsarbeiten, dazu Messungen durchführen und die Mess- und Prüfergebnisse dokumen- tieren. Fachgerechte Inspektion bestätigen Firmenstempel/Unterschrift/Datum Tab. 16 Inspektions- und Wartungsprotokolle Logamax plus GB162-50/70/85/100 V2 – 6720806793 (2015/12)

  • Seite 32: Display-Codes

    ▶ Gas-Brennwertgerät auf Verschmutzung prüfen. Gegebenenfalls Wartung durchführen. 3 1 7 Kontakte des Abgastemperaturfühlers sind kurzgeschlos- ▶ Funktion des Abgastemperaturfühlers kontrollieren. Nötigenfalls ersetzen. sen. 3 1 8 Kontakte des Abgastemperaturfühlers sind unterbrochen. Tab. 17 Betriebs- und Störungs-Codes Logamax plus GB162-50/70/85/100 V2 – 6720806793 (2015/12)
  • Seite 33 Die Kontakte des Sicherheitstemperaturfühlers sind kurz- geschlossen, oder der Sicherheitstemperaturfühler hat ▶ Betriebsverhalten der Pumpe und des Fühlers prüfen. Gegebenenfalls das Bauteil ersetzen. eine Temperatur gemessen, die höher ist als 130 °C. Tab. 17 Betriebs- und Störungs-Codes Logamax plus GB162-50/70/85/100 V2 – 6720806793 (2015/12)
  • Seite 34 ▶ Verkabelung und Stecker der Gasarmatur prüfen. ▶ Funktion des Gas-Brennwertgeräts durch Austausch der Gasarmatur prüfen. ▶ Stecker und Verkabelung des Feuerungsautomaten kontrollieren. ▶ Betriebsverhalten des Gas-Brennwertgeräts durch Austauschen des Brenner- automaten prüfen. Tab. 17 Betriebs- und Störungs-Codes Logamax plus GB162-50/70/85/100 V2 – 6720806793 (2015/12)
  • Seite 35 Leistung für den Heizbetrieb als auch den Warmwasserbe- ▶ Die Heizungsanlage nachfüllen, bis ein Druck von 1,5 bar erreicht ist. trieb wird begrenzt. H R E Das Gas-Brennwertgerät wird zurückgesetzt. Das Gas-Brennwertgerät wird zurückgesetzt. Tab. 17 Betriebs- und Störungs-Codes Logamax plus GB162-50/70/85/100 V2 – 6720806793 (2015/12)

  • Seite 36: Österreich

    Deutschland Bosch Thermotechnik GmbH Buderus Deutschland Sophienstraße 30-32 D-35576 Wetzlar www.buderus.de info@buderus.de Österreich Buderus Austria Heiztechnik GmbH Karl-Schönherr-Str. 2, A-4600 Wels Technische Hotline: 0810 - 810 - 444 www.buderus.at office@buderus.at Luxemburg Ferroknepper Buderus S.A. Z.I. Um Monkeler 20, Op den Drieschen B.P.
