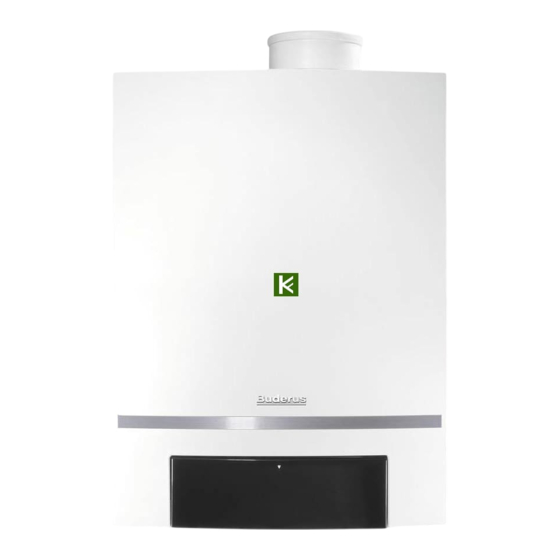

Buderus Logamax plus GB162-50 Montageanleitung
Vorschau ausblenden
Andere Handbücher für Logamax plus GB162-50:
- Installations- und wartungsanleitung (56 Seiten) ,
- Bedienungsanleitung (48 Seiten) ,
- Installationsanleitung (36 Seiten)
Verwandte Anleitungen für Buderus Logamax plus GB162-50
Inhaltszusammenfassung für Buderus Logamax plus GB162-50
- Seite 1 Gas-Brennwertgeräte Hinweise zur Abgasführung Ø110/160 Logamax plus GB162-50/65/80/100 Vor Montage und Wartung sorgfältig lesen.
-
Seite 2: Inhaltsverzeichnis
• Mindestabstände zur Holzverkleidung sind nicht erforderlich, da: – die Oberflächentemperatur der Geräte inklusive der Abgasführung unter 85°C liegt, – bei Abgasabführung nach C und C 13(x) 33(x) 43(x) 83(x) 93(x) keine Verbrennungsluftzufuhr durch Luftgitter erforderlich ist. Logamax plus GB162-50/65/80/100 – 6 720 807 810 (2013/04) -
Seite 3: Heizgeräte
Abstand von höchstens 0,3 m zu den Knickstellen Prüföffnungen. • Bei senkrechten Abschnitten kann auf die obere Prüföffnung verzich- tet werden, wenn: – der senkrechte Teil der Abgasanlage höchstens einmal bis zu 30° schräggeführt (gezogen) wird Logamax plus GB162-50/65/80/100 – 6 720 807 810 (2013/04) -
Seite 4: Abstandsmaße Über Dach
• Die Mündung des Abgaszubehöres muss Dachaufbauten, Öffnungen zu Räumen und ungeschützte Bauteile aus brennbaren Baustoffen, ausgenommen Bedachungen, um mindestens 1 m überragen oder von ihnen mindestens 1,5 m entfernt sein. Logamax plus GB162-50/65/80/100 – 6 720 807 810 (2013/04) -
Seite 5: Anordnung Von Prüföffnungen
Gerät zugeführt. Vorbereitung für raumluftabhängige Betriebsweise (Bauart B Bei raumluftabhängigem Betrieb muss ein Zuluftgitter [2] verwendet werden. Schmutz, der von oben herabfällt, kann hierdurch nicht in das Gerät gelangen. Logamax plus GB162-50/65/80/100 – 6 720 807 810 (2013/04) -
Seite 6: Verbrennungsluft-/Abgasleitung An Der Fassade (C )
Dies ist dokumentiert durch die Produkt-Identnummer Ø Starr (Doppelrohr) 110/160 mm 200 mm 450 mm auf dem Typschild des Geräts. Ø Flexibel 110 mm 160 mm 400 mm Tab. 4 Logamax plus GB162-50/65/80/100 – 6 720 807 810 (2013/04) -
Seite 7: Reinigen Bestehender Schächte Und Schornsteine
Raumluftabhängige Betriebsweise wählen oder Verbren- nungsluft über ein Doppelrohr im Schacht oder ein sepa- Tab. 5 rates Rohr von außen ansaugen. Einbaumaße Senkrechte Luft-/Abgasführung Bild 11 Einbaumaße (Maße in mm) Luft-/Abgasführung senkrecht (Ø 110/160 mm) Logamax plus GB162-50/65/80/100 – 6 720 807 810 (2013/04) -
Seite 8: Waagerechte Luft-/Abgasführung
Ø 110 15 - 24 180 mm 130 mm 24 - 33 195 mm 145 mm 33 - 42 200 mm 150 mm 42 - 50 205 mm 155 mm Tab. 7 Logamax plus GB162-50/65/80/100 – 6 720 807 810 (2013/04) -
Seite 9: Abgasrohrlängen
Hierdurch verringert sich die maximale zulässige Abgasrohrlänge auf (in diesem Beispiel: 2) 13,5 Meter (17,5 m - 4 m). • Anzahl der 15°-, 30°- und 45°-Umlenkungen im Abgasrohr (in diesem Beispiel: 2) Logamax plus GB162-50/65/80/100 – 6 720 807 810 (2013/04) - Seite 10 Abgasrohrlängen = 1 m Ø110 = 3 m 6 720 619 052-05.1RS Bild 13 Beispiel Abgasrohrlängen Logamax plus GB162-50/65/80/100 – 6 720 807 810 (2013/04)
-
Seite 11: Möglichkeiten Der Installation
Abgasrohrlängen Möglichkeiten der Installation Gemäß den zugelassenen Installationsarten ergeben sich für die Geräte Logamax plus GB162-50/65/80/100 die in der nachfolgenden Tabelle gezeig- ten Möglichkeiten zur raumluftabhängigen und raumluftunabhängigen Installation des Abgassystems. 5.3.1 Abgassysteme für den raumluftabhängigen Betrieb Beschreibung rechnerische Längen 87˚... - Seite 12 EN 13384 -100 * gilt für maximal 3 Umlenkungen Die Berechnung des FU-Schornsteins erfolgt durch den jeweiligen Hersteller! Für die Berechnung der notwendigen Abgaswerte siehe Planungsunterlagen. Tab. 9 Möglichkeiten der Installation Logamax plus GB162-50/65/80/100 – 6 720 807 810 (2013/04)
- Seite 13 DN 400 (4)-50 DN 315 -100 (24)-50 DN 400 (4)-50 mit 8 Geräte DN 315 (12)-50 DN 400 (5)-50 DN 400 -100 (6)-50 Tab. 9 Möglichkeiten der Installation maximal zulässige Gesamtrohrlänge Logamax plus GB162-50/65/80/100 – 6 720 807 810 (2013/04)
-
Seite 14: Abgassysteme Für Den Raumluftunabhängigen Betrieb
( Kapitel 3.3). Luft-/Abgasführung Schacht im Doppelrohr senk- Ø 190 mm 180 mm recht über Dach. Mündungen nahe -100 15,5 beieinander im glei- chen Druckbereich. Tab. 10 Möglichkeiten der Installation Logamax plus GB162-50/65/80/100 – 6 720 807 810 (2013/04) - Seite 15 Druckbereich. Nur waagerechte Strecke. Für die maximale Länge der Abgasführung im Schacht ist eine Berechnung gemäß der Anlagenkonfiguration des jeweiligen LAS-Herstellers erforderlich! Tab. 10 Möglichkeiten der Installation Logamax plus GB162-50/65/80/100 – 6 720 807 810 (2013/04)
- Seite 16 Abgasaustritt und Verbrennungsluft- eintritt getrennt in unterschiedlichen Druckbereichen. Die maximale waage- rechte Länge L1 beträgt 5 m. Die maximale waage- rechte Länge L2 beträgt 2 m. Tab. 10 Möglichkeiten der Installation Logamax plus GB162-50/65/80/100 – 6 720 807 810 (2013/04)
- Seite 17 Vorgaben der zum System gehörenden allgemei- nen bauaufsichtlichen Zulassung eingehalten werden müssen. Technische Daten zur Auslegung: Restförderdruck Pa 20 maximal zulässiger Ansaugwiderstand am Luftansaugstutzen Pa 200. Tab. 10 Möglichkeiten der Installation Logamax plus GB162-50/65/80/100 – 6 720 807 810 (2013/04)
- Seite 18 170 mm 22,5 -100 Schacht Ø 200 mm 180 mm -100 Schacht Ø 230 mm 200 mm 30,5 -100 35,5 Tab. 10 Möglichkeiten der Installation maximal zulässige Gesamtrohrlänge Logamax plus GB162-50/65/80/100 – 6 720 807 810 (2013/04)
- Seite 19 Notizen Logamax plus GB162-50/65/80/100 – 6 720 807 810 (2013/04)
