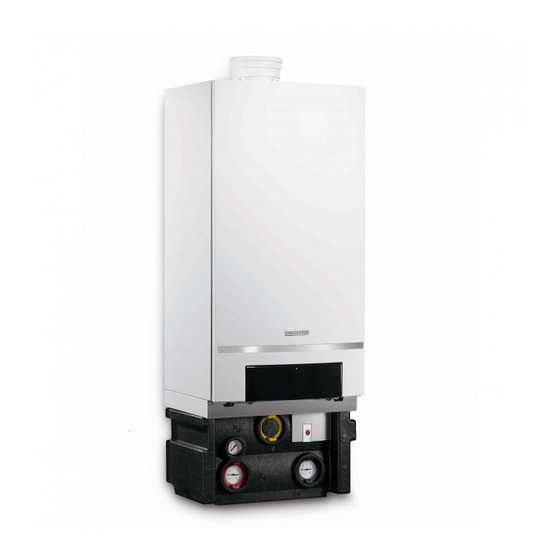

Buderus Logamax plus GB162-100 Montageanleitung
Vorschau ausblenden
Andere Handbücher für Logamax plus GB162-100:
- Serviceanleitung (112 Seiten) ,
- Planungsunterlage (203 Seiten) ,
- Installation und wartung (92 Seiten)
Verwandte Anleitungen für Buderus Logamax plus GB162-100
Inhaltszusammenfassung für Buderus Logamax plus GB162-100
- Seite 1 Montageanleitung Anschlussgruppe Logamax plus Für das Fachhandwerk GB162-80/100 Vor Montage sorgfältig lesen...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Vorschriften ........3 1.1 Zu dieser Anleitung . -
Seite 3: Vorschriften
Vorschriften Vorschriften ANWENDERHINWEIS Halten Sie für die Montage und den Betrieb der Heizungsanlage die landesspezifischen Normen und Richtlinien ein und beachten Sie die technischen Unterlagen zum Heizkessel. Zu dieser Anleitung Die vorliegende Montageanleitung enthält wichtige Informationen zur sicheren und sachgerechten Montage der Anschlussgruppe Logamax plus GB162-80/100. -
Seite 4: Sicherheit
Sicherheit Sicherheit Beachten Sie zu Ihrer Sicherheit diese Hinweise. Eine Erklärung über den Aufbau der Hinweise finden Sie in die Montage- und Wartungsanweisung der Logamax plus GB162-80/100. Bei der Montage der Anschlussgruppe sind zu beach- ten: LEBENSGEFAHR durch unsachgemäße Reparatur. WARNUNG! Führen Sie keine Instandsetzungsar- beiten an Bauteilen mit sicherheits-... -
Seite 5: Lieferumfang
Lieferumfang Lieferumfang Prüfen Sie bei der Anlieferung die Verpackung auf Unversehrtheit. Prüfen Sie den Lieferumfang auf Vollständigkeit. ANWENDERHINWEIS Bei Beschädigung oder Unvollständig- keit nehmen Sie bitte Kontakt mit Ihrem Lieferanten auf. Abb. 1 Lieferumfang Anschlussgruppe Logamax plus GB162-80/100 Wartungsarmatur, rot (VK Vorlauf Heizkessel) mit Entleerhahn, Manometer, Thermometer (nur bei UPER-Set) und Sicherheitsventil 4 bar Wartungsarmatur, blau (RK Rücklauf Heizkessel) mit Pumpe,... -
Seite 6: Abmessungen
Abmessungen Abmessungen Abb. 2 Abmessungen und Anschlüsse (Maße in mm) Die Anschlussgruppe ist Zubehör und separat bestellbar. = Abdeckblende = Belgien: Anschluss Abgas/Luftansaugung konzentrisch Ø 100/150 AAK/LAK Luxemburg/Schweiz: Anschluss Abgas/Luftansaugung konzentrisch Ø 110/160 = Austritt Kondensat; Außendurchmesser Ø 24 mm GAS A = Gasanschluss Anschlussgruppe;... -
Seite 7: Montage
Montage Montage Montage allgemein Führen Sie alle Anschlüsse spannungsfrei aus. Achten Sie auf Dichtheit zwischen den Anschlüssen und Anschlussverschraubungen und führen Sie nach Fertigstellung der Arbeiten unbedingt eine Dicht- heitskontrolle auf Gas- und Wasserdichtheit durch (siehe auch Montage- und Wartungsanleitung des Heizkessels). -
Seite 8: Selektion Der Richtigen Anschlussgruppe
Montage Gashahn (Abb. 4, Pos. 1) in der Gaszuleitung (GAS) installieren. Gasleitung spannungsfrei am Gasanschluss (Abb. 4, Pos. 2) anschließen. ANWENDERHINWEIS Wir empfehlen Ihnen den Einbau eines Gasfilters in die Gasleitung. Halten Sie die landesspezifischen Nor- men und Vorschriften für den Gasan- schluss ein. -
Seite 9: Heizungsvorlauf Und -Rücklauf Montieren
Logamax plus GB162-80 mit Anschlussgruppe 3600 UPER 25-80 mit Rückschlagventil Logamax plus GB162-80 mit Anschlussgruppe 3600 UPER 25-80 ohne Rückschlagventil Logamax plus GB162-100 mit Anschlussgruppe 4300 UPER 25-80 mit Rückschlagventil Logamax plus GB162-100 mit Anschlussgruppe 4300 UPER 25-80 ohne Rückschlagventil Tab. -
Seite 10: Rückschlagventil Montieren
Montage Montage des Differenzdruckreglers In Situationen ohne einem offenen Verteiler ist die Mon- tage eines Überstromventils mit einem Differenzdruck- regler überflüssig. Bei einem offenen Verteiler kann es je nach Situation erforderlich sein, an der sekundären Seite des offenen Verteilers ein Differenzdruckregler zu montieren. Dies dient dazu, die sekundäre Pumpe gegen Überhitzung in- folge einer unzureichenden Durchströmung zu schüt- zen. -
Seite 11: Siphon Montieren
Montage Siphon montieren LEBENSGEFAHR durch Vergiftung. WARNUNG! Wenn der Siphon nicht mit Wasser ge- füllt ist, kann austretendes Abgas Men- schen in Lebensgefahr bringen. Siphon (aus dem Lieferumfang Heizkessel) mit Was- ser befüllen (Abb. 6). Abb. 6 Siphon mit Wasser füllen Siphon (Abb. -
Seite 12: Kondensatleitung Anschließen
Montage Kondensatleitung anschließen Kondensatleitung am Siphon anschließen. Halten Sie die folgenden Vorschriften ein: – Die Vorschriften über die Abwasserverordnung. – Für die Ableitung des Kondensats müssen mindes- tens bis zum Einleiten ins Sammelrohr Kunststofflei- tungen verwendet werden. – Das Kondensat muss frei bis in einen Trichter (oder Neutralisationsbehälter) auslaufen können. -
Seite 13: Ausdehnungsgefäß Anschließen Bei Mehrfacher Aufstellung (Kaskadenaufstellung)
Montage Ausdehnungsgefäß anschließen bei mehrfacher Aufstellung (Kaskadenaufstellung) Bei Kaskadensystemen wird nur ein Ausdehnungsgefäß für die Heizungsanlage benötigt. Ausdehnungsgefäß an der sekundären Seite der Weiche im Rücklauf anschließen (Abb. 11), damit jeder Heizkessel in Verbindung mit dem Ausdeh- nungsgefäß steht (Abb. 11). Die genaue Montage entnehmen Sie der Montageanlei- tung zum Kaskadensystem. - Seite 14 Montage Die 2 Pumpenanschlusskabel vom Heizkessel durch die Öffnung unter dem elektrischen Anschlusskasten nach unten verlegen (siehe Abb. 14, Pos. 1 und Abb. 15, Pos. 1). Abb. 14 Pumpenanschlusskabel verlegen Pumpenanschlusskabel Abb. 15 Pumpenanschlusskabel verlegen Pumpenanschlusskabel Stecker des Tachokabels (Abb. 16, Pos. 1) an der Pumpe einstecken (nur bei modulierende Pumpe UPER 25 - 80).
-
Seite 15: Abdeckblende Montieren
Montage Abdeckblende montieren Abdeckblende mit der oberen Umkantung in die Nut des unteren Holms einführen (Abb. 17). ANWENDERHINWEIS Die Klappe des Bedienfeldes vom Heizkes- sel muss geschlossen sein. Abb. 17 Abdeckblende montieren Anschlussgruppe Logamax plus GB162-80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten! -
Seite 16: Inbetriebnahme
Inbetriebnahme Inbetriebnahme ANWENDERHINWEIS Beachten Sie bei einer Inbetriebnahme unbedingt die Montage- und Wartungsan- leitung des Heizkessels. Befolgen Sie die Sicherheitshinweise und halten Sie die Vorschriften ein. Anschlussgruppe Logamax plus GB162-80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten! -
Seite 17: Technische Daten
Technische Daten Technische Daten Restförderhöhe hinter der Anschlussgruppe ohne Rückschlagventil (UPER 25-80) - Volllast Restförderhöhe hinter der Anschlussgruppe mit Rückschlagventil (UPER 25-80) - Volllast Restförderhöhe hinter der Anschlussgruppe mit Rückschlagventil (UPER 25-80) -Teillast 1000 1500 2000 2500 3000 3500 4000 4500 5000 Volumenstrom (l/h) - Seite 18 Notizen Anschlussgruppe Logamax plus GB162-80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten!
