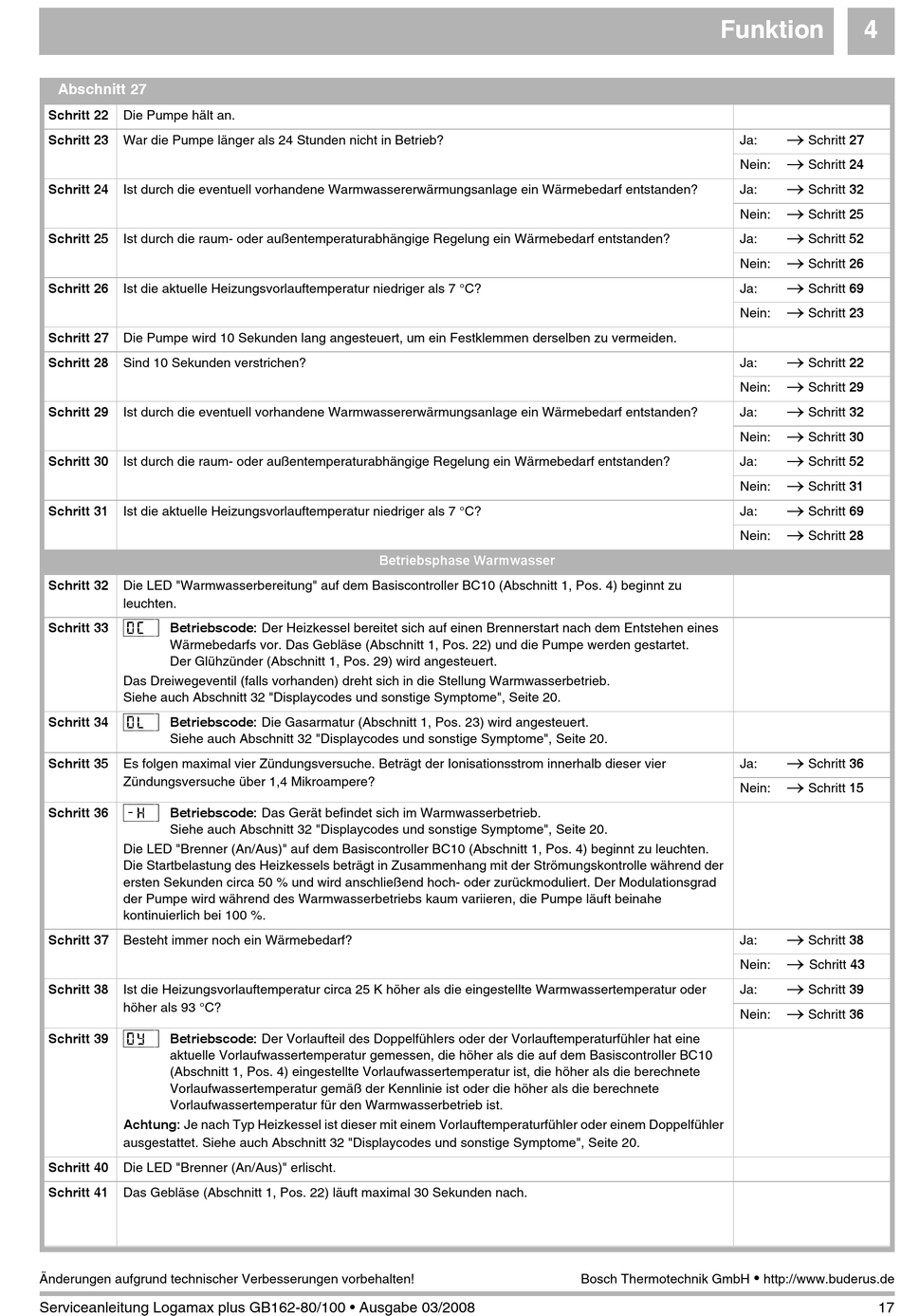

Buderus Logamax plus GB162-100 Serviceanleitung Seite 17

Abschnitt 27
Schritt 22
Die Pumpe hält an.
Schritt 23
War die Pumpe länger als 24 Stunden nicht in Betrieb?
Schritt 24
Ist durch die eventuell vorhandene Warmwassererwärmungsanlage ein Wärmebedarf entstanden?
Schritt 25
Ist durch die raum- oder außentemperaturabhängige Regelung ein Wärmebedarf entstanden?
Schritt 26
Ist die aktuelle Heizungsvorlauftemperatur niedriger als 7 °C?
Schritt 27
Die Pumpe wird 10 Sekunden lang angesteuert, um ein Festklemmen derselben zu vermeiden.
Schritt 28
Sind 10 Sekunden verstrichen?
Schritt 29
Ist durch die eventuell vorhandene Warmwassererwärmungsanlage ein Wärmebedarf entstanden?
Schritt 30
Ist durch die raum- oder außentemperaturabhängige Regelung ein Wärmebedarf entstanden?
Schritt 31
Ist die aktuelle Heizungsvorlauftemperatur niedriger als 7 °C?
Schritt 32
Die LED "Warmwasserbereitung" auf dem Basiscontroller BC10 (Abschnitt 1, Pos. 4) beginnt zu
leuchten.
[0/c/\|
Schritt 33 Betriebscode: Der Heizkessel bereitet sich auf einen Brennerstart nach dem Entstehen eines
Wärmebedarfs vor. Das Gebläse (Abschnitt 1, Pos. 22) und die Pumpe werden gestartet.
Der Glühzünder (Abschnitt 1, Pos. 29) wird angesteuert.
Das Dreiwegeventil (falls vorhanden) dreht sich in die Stellung Warmwasserbetrieb.
Siehe auch Abschnitt 32 "Displaycodes und sonstige Symptome", Seite 20.
[0/l/\|
Schritt 34 Betriebscode: Die Gasarmatur (Abschnitt 1, Pos. 23) wird angesteuert.
Siehe auch Abschnitt 32 "Displaycodes und sonstige Symptome", Seite 20.
Schritt 35
Es folgen maximal vier Zündungsversuche. Beträgt der Ionisationsstrom innerhalb dieser vier
Zündungsversuche über 1,4 Mikroampere?
[-/h/\|
Schritt 36 Betriebscode: Das Gerät befindet sich im Warmwasserbetrieb.
Siehe auch Abschnitt 32 "Displaycodes und sonstige Symptome", Seite 20.
Die LED "Brenner (An/Aus)" auf dem Basiscontroller BC10 (Abschnitt 1, Pos. 4) beginnt zu leuchten.
Die Startbelastung des Heizkessels beträgt in Zusammenhang mit der Strömungskontrolle während der
ersten Sekunden circa 50 % und wird anschließend hoch- oder zurückmoduliert. Der Modulationsgrad
der Pumpe wird während des Warmwasserbetriebs kaum variieren, die Pumpe läuft beinahe
kontinuierlich bei 100 %.
Schritt 37
Besteht immer noch ein Wärmebedarf?
Schritt 38
Ist die Heizungsvorlauftemperatur circa 25 K höher als die eingestellte Warmwassertemperatur oder
höher als 93 °C?
[0/y/\|
Schritt 39 Betriebscode: Der Vorlaufteil des Doppelfühlers oder der Vorlauftemperaturfühler hat eine
aktuelle Vorlaufwassertemperatur gemessen, die höher als die auf dem Basiscontroller BC10
(Abschnitt 1, Pos. 4) eingestellte Vorlaufwassertemperatur ist, die höher als die berechnete
Vorlaufwassertemperatur gemäß der Kennlinie ist oder die höher als die berechnete
Vorlaufwassertemperatur für den Warmwasserbetrieb ist.
Achtung: Je nach Typ Heizkessel ist dieser mit einem Vorlauftemperaturfühler oder einem Doppelfühler
ausgestattet. Siehe auch Abschnitt 32 "Displaycodes und sonstige Symptome", Seite 20.
Schritt 40
Die LED "Brenner (An/Aus)" erlischt.
Schritt 41
Das Gebläse (Abschnitt 1, Pos. 22) läuft maximal 30 Sekunden nach.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Serviceanleitung Logamax plus GB162-80/100 • Ausgabe 03/2008
Betriebsphase Warmwasser
Funktion
Ja:
Nein:
Ja:
Nein:
Ja:
Nein:
Ja:
Nein:
Ja:
Nein:
Ja:
Nein:
Ja:
Nein:
Ja:
Nein:
Ja:
Nein:
Ja:
Nein:
Ja:
Nein:
Bosch Thermotechnik GmbH
4
→
Schritt 27
→
Schritt 24
→
Schritt 32
→
Schritt 25
→
Schritt 52
→
Schritt 26
→
Schritt 69
→
Schritt 23
→
Schritt 22
→
Schritt 29
→
Schritt 32
→
Schritt 30
→
Schritt 52
→
Schritt 31
→
Schritt 69
→
Schritt 28
→
Schritt 36
→
Schritt 15
→
Schritt 38
→
Schritt 43
→
Schritt 39
→
Schritt 36
•
