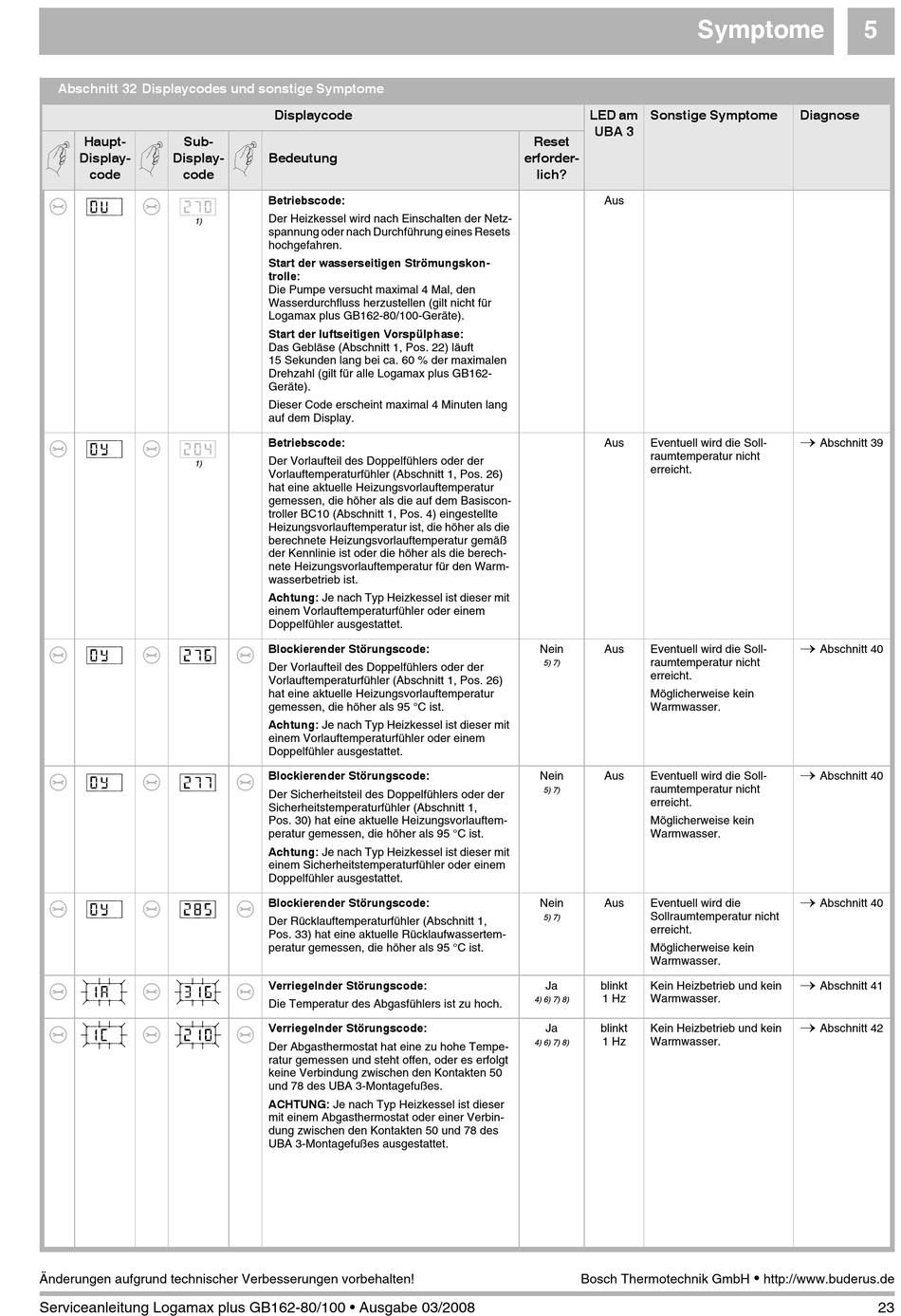

Abschnitt 32 Displaycodes und sonstige Symptome
Haupt- Sub-
z z
Display- Display-
code code
[0/u/\| [2/7/0|
e e
1)
e [0/y/\| e [2/0/4|
1)
[0/y/\| [2/7/6|
e e
e [0/y/\| e [2/7/7|
e [0/y/\| e [2/8/5|
[1/a/\| [3/1/6|
e e
e [1/c/\| e [2/1/0|
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Serviceanleitung Logamax plus GB162-80/100 • Ausgabe 03/2008
Displaycode
z
Bedeutung
Betriebscode:
Der Heizkessel wird nach Einschalten der Netz-
spannung oder nach Durchführung eines Resets
hochgefahren.
Start der wasserseitigen Strömungskon-
trolle:
Die Pumpe versucht maximal 4 Mal, den
Wasserdurchfluss herzustellen (gilt nicht für
Logamax plus GB162-80/100-Geräte).
Start der luftseitigen Vorspülphase:
Das Gebläse (Abschnitt 1, Pos. 22) läuft
15 Sekunden lang bei ca. 60 % der maximalen
Drehzahl (gilt für alle Logamax plus GB162-
Geräte).
Dieser Code erscheint maximal 4 Minuten lang
auf dem Display.
Betriebscode:
Der Vorlaufteil des Doppelfühlers oder der
Vorlauftemperaturfühler (Abschnitt 1, Pos. 26)
hat eine aktuelle Heizungsvorlauftemperatur
gemessen, die höher als die auf dem Basiscon-
troller BC10 (Abschnitt 1, Pos. 4) eingestellte
Heizungsvorlauftemperatur ist, die höher als die
berechnete Heizungsvorlauftemperatur gemäß
der Kennlinie ist oder die höher als die berech-
nete Heizungsvorlauftemperatur für den Warm-
wasserbetrieb ist.
Achtung: Je nach Typ Heizkessel ist dieser mit
einem Vorlauftemperaturfühler oder einem
Doppelfühler ausgestattet.
Blockierender Störungscode:
e
Der Vorlaufteil des Doppelfühlers oder der
Vorlauftemperaturfühler (Abschnitt 1, Pos. 26)
hat eine aktuelle Heizungsvorlauftemperatur
gemessen, die höher als 95 °C ist.
Achtung: Je nach Typ Heizkessel ist dieser mit
einem Vorlauftemperaturfühler oder einem
Doppelfühler ausgestattet.
e Blockierender Störungscode:
Der Sicherheitsteil des Doppelfühlers oder der
Sicherheitstemperaturfühler (Abschnitt 1,
Pos. 30) hat eine aktuelle Heizungsvorlauftem-
peratur gemessen, die höher als 95 °C ist.
Achtung: Je nach Typ Heizkessel ist dieser mit
einem Sicherheitstemperaturfühler oder einem
Doppelfühler ausgestattet.
e Blockierender Störungscode:
Der Rücklauftemperaturfühler (Abschnitt 1,
Pos. 33) hat eine aktuelle Rücklaufwassertem-
peratur gemessen, die höher als 95 °C ist.
e Verriegelnder Störungscode:
Die Temperatur des Abgasfühlers ist zu hoch.
e Verriegelnder Störungscode:
Der Abgasthermostat hat eine zu hohe Tempe-
ratur gemessen und steht offen, oder es erfolgt
keine Verbindung zwischen den Kontakten 50
und 78 des UBA 3-Montagefußes.
ACHTUNG: Je nach Typ Heizkessel ist dieser
mit einem Abgasthermostat oder einer Verbin-
dung zwischen den Kontakten 50 und 78 des
UBA 3-Montagefußes ausgestattet.
LED am Sonstige Symptome
UBA 3
Reset
erforder-
lich?
Aus
Aus Eventuell wird die Soll-
raumtemperatur nicht
erreicht.
Nein Aus Eventuell wird die Soll-
raumtemperatur nicht
5) 7)
erreicht.
Möglicherweise kein
Warmwasser.
Nein Aus Eventuell wird die Soll-
raumtemperatur nicht
5) 7)
erreicht.
Möglicherweise kein
Warmwasser.
Nein Aus Eventuell wird die
Sollraumtemperatur nicht
5) 7)
erreicht.
Möglicherweise kein
Warmwasser.
Ja blinkt Kein Heizbetrieb und kein
1 Hz Warmwasser.
4) 6) 7) 8)
Ja blinkt Kein Heizbetrieb und kein
1 Hz Warmwasser.
4) 6) 7) 8)
