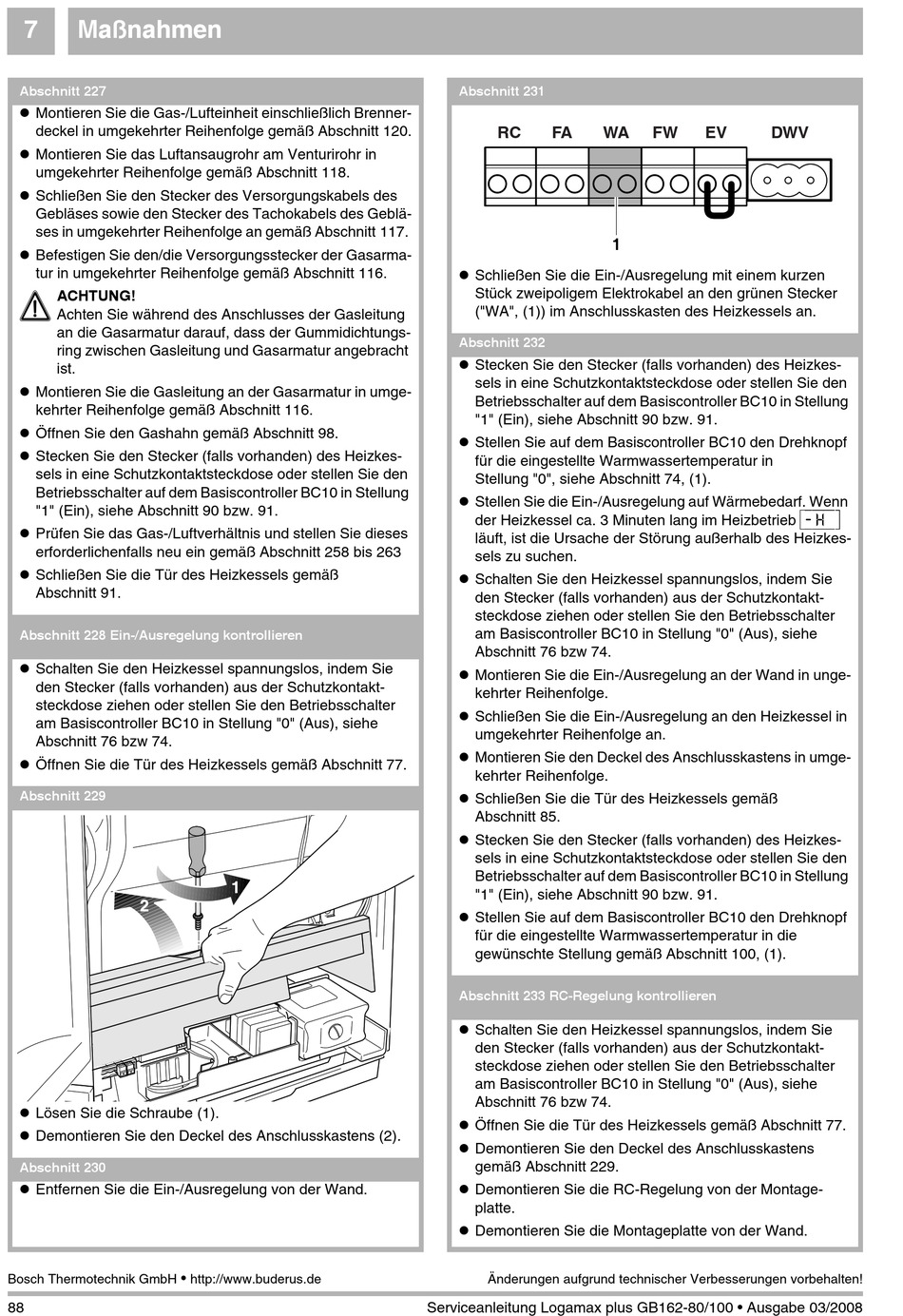

7 Maßnahmen
Abschnitt 227
Montieren Sie die Gas-/Lufteinheit einschließlich Brenner-
deckel in umgekehrter Reihenfolge gemäß Abschnitt 120.
Montieren Sie das Luftansaugrohr am Venturirohr in
umgekehrter Reihenfolge gemäß Abschnitt 118.
Schließen Sie den Stecker des Versorgungskabels des
Gebläses sowie den Stecker des Tachokabels des Geblä-
ses in umgekehrter Reihenfolge an gemäß Abschnitt 117.
Befestigen Sie den/die Versorgungsstecker der Gasarma-
A
tur in umgekehrter Reihenfolge gemäß Abschnitt 116.
ACHTUNG!
Achten Sie während des Anschlusses der Gasleitung
an die Gasarmatur darauf, dass der Gummidichtungs-
ring zwischen Gasleitung und Gasarmatur angebracht
ist.
Montieren Sie die Gasleitung an der Gasarmatur in umge-
kehrter Reihenfolge gemäß Abschnitt 116.
Öffnen Sie den Gashahn gemäß Abschnitt 98.
Stecken Sie den Stecker (falls vorhanden) des Heizkes-
sels in eine Schutzkontaktsteckdose oder stellen Sie den
Betriebsschalter auf dem Basiscontroller BC10 in Stellung
"1" (Ein), siehe Abschnitt 90 bzw. 91.
Prüfen Sie das Gas-/Luftverhältnis und stellen Sie dieses
erforderlichenfalls neu ein gemäß Abschnitt 258 bis 263
Schließen Sie die Tür des Heizkessels gemäß
Abschnitt 91.
Abschnitt 228 Ein-/Ausregelung kontrollieren
Schalten Sie den Heizkessel spannungslos, indem Sie
den Stecker (falls vorhanden) aus der Schutzkontakt-
steckdose ziehen oder stellen Sie den Betriebsschalter
am Basiscontroller BC10 in Stellung "0" (Aus), siehe
Abschnitt 76 bzw 74.
Öffnen Sie die Tür des Heizkessels gemäß Abschnitt 77.
Abschnitt 229
Lösen Sie die Schraube (1).
Demontieren Sie den Deckel des Anschlusskastens (2).
Abschnitt 230
Entfernen Sie die Ein-/Ausregelung von der Wand.
Bosch Thermotechnik GmbH
88
•
http://www.buderus.de
Abschnitt 231
RC FA
Schließen Sie die Ein-/Ausregelung mit einem kurzen
Stück zweipoligem Elektrokabel an den grünen Stecker
("WA", (1)) im Anschlusskasten des Heizkessels an.
Abschnitt 232
Stecken Sie den Stecker (falls vorhanden) des Heizkes-
sels in eine Schutzkontaktsteckdose oder stellen Sie den
Betriebsschalter auf dem Basiscontroller BC10 in Stellung
"1" (Ein), siehe Abschnitt 90 bzw. 91.
Stellen Sie auf dem Basiscontroller BC10 den Drehknopf
für die eingestellte Warmwassertemperatur in
Stellung "0", siehe Abschnitt 74, (1).
Stellen Sie die Ein-/Ausregelung auf Wärmebedarf. Wenn
der Heizkessel ca. 3 Minuten lang im Heizbetrieb
läuft, ist die Ursache der Störung außerhalb des Heizkes-
sels zu suchen.
Schalten Sie den Heizkessel spannungslos, indem Sie
den Stecker (falls vorhanden) aus der Schutzkontakt-
steckdose ziehen oder stellen Sie den Betriebsschalter
am Basiscontroller BC10 in Stellung "0" (Aus), siehe
Abschnitt 76 bzw 74.
Montieren Sie die Ein-/Ausregelung an der Wand in unge-
kehrter Reihenfolge.
Schließen Sie die Ein-/Ausregelung an den Heizkessel in
umgekehrter Reihenfolge an.
Montieren Sie den Deckel des Anschlusskastens in umge-
kehrter Reihenfolge.
Schließen Sie die Tür des Heizkessels gemäß
Abschnitt 85.
Stecken Sie den Stecker (falls vorhanden) des Heizkes-
sels in eine Schutzkontaktsteckdose oder stellen Sie den
Betriebsschalter auf dem Basiscontroller BC10 in Stellung
"1" (Ein), siehe Abschnitt 90 bzw. 91.
Stellen Sie auf dem Basiscontroller BC10 den Drehknopf
für die eingestellte Warmwassertemperatur in die
gewünschte Stellung gemäß Abschnitt 100, (1).
Abschnitt 233 RC-Regelung kontrollieren
Schalten Sie den Heizkessel spannungslos, indem Sie
den Stecker (falls vorhanden) aus der Schutzkontakt-
steckdose ziehen oder stellen Sie den Betriebsschalter
am Basiscontroller BC10 in Stellung "0" (Aus), siehe
Abschnitt 76 bzw 74.
Öffnen Sie die Tür des Heizkessels gemäß Abschnitt 77.
Demontieren Sie den Deckel des Anschlusskastens
gemäß Abschnitt 229.
Demontieren Sie die RC-Regelung von der Montage-
platte.
Demontieren Sie die Montageplatte von der Wand.
