Proline Promass F 300

Beheizung

Vibrationen

Endress+Hauser
t
[in] [mm]
2.0
50
40
1.5
30
1.0
20
0.5
10
0 0
300

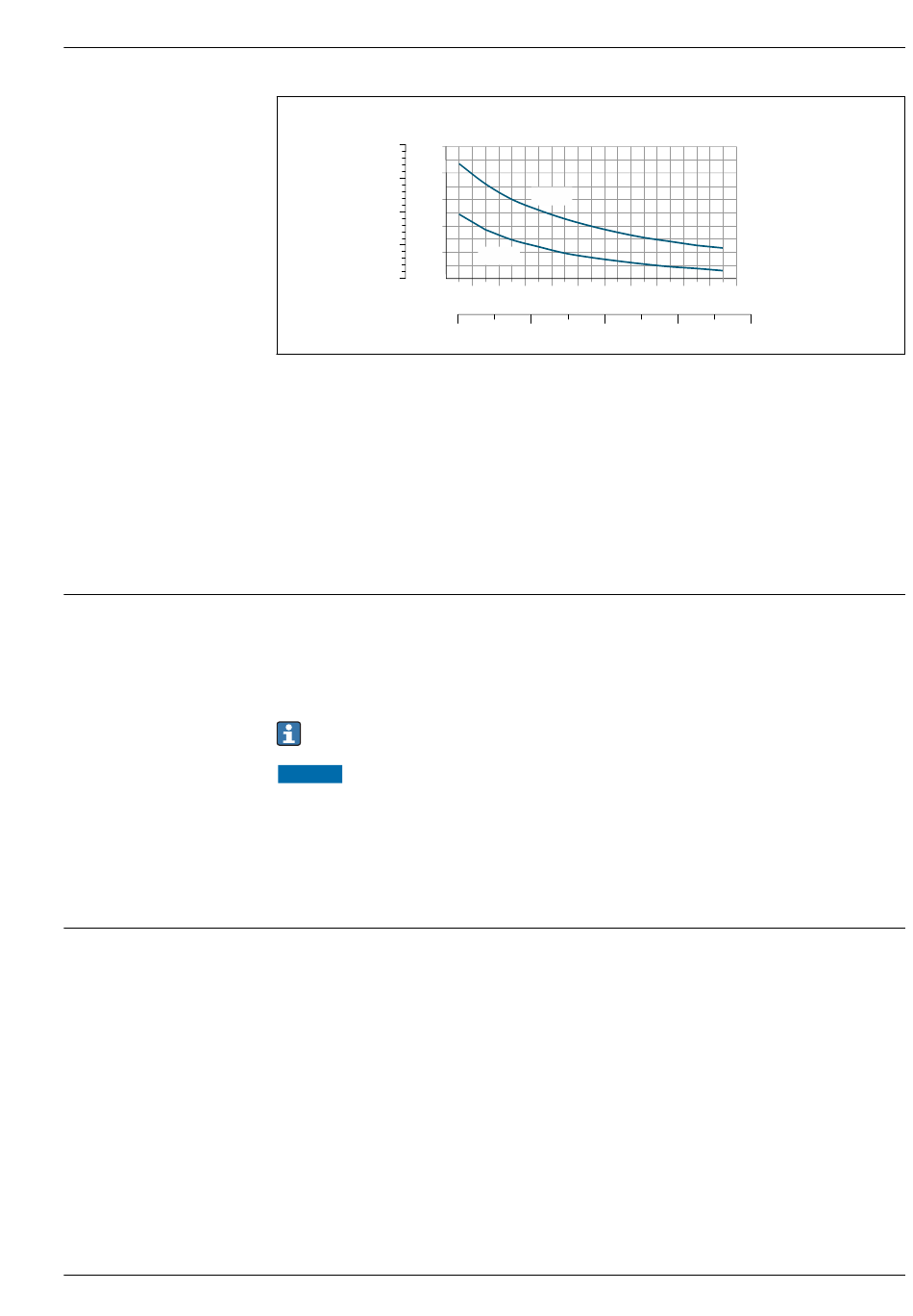

 34 Maximal empfohlene Isolationsdicke (t) in Abhängigkeit von Mediumstemperatur (T) und Umgebungs-
temperatur (T )
a
t Isolationsdicke
T Mediumstemperatur
t t = Maximal empfohlene Isolationsdicke bei T
40 40(104)
t t = Maximal empfohlene Isolationsdicke bei T
60 60(140)
Empfohlene Isolationsdicke für die Tieftemperaturausführung
Im Allgemeinen ist es nicht notwendig den Messaufnehmer zu isolieren. Im Falle einer Isolation gel-
ten die Ausführungen in diesem Kapitel.
Bei einigen Messstoffen muss darauf geachtet werden, dass im Bereich des Messaufnehmers kein
Wärmeverlust stattfindet.
Beheizungsmöglichkeiten
• Elektrisch, z.B. mit Heizbändern
• Über heißwasser- oder dampfführende Rohre
• Über Heizmäntel
Für die Aufnehmer sind Heizmäntel bei Endress+Hauser als Zubehörteil bestellbar. →  103
HINWEIS
Gefahr der Überhitzung bei Beheizung
‣
Sicherstellen, dass die Temperatur am unteren Ende des Umformergehäuses nicht höher ist als
80 °C (176 °F).
‣
Gewährleisten, dass am Umformerhals eine genügend grosse Konvektion vorhanden ist.
‣
Sicherstellen, dass eine genügend große Oberfläche der Gehäusestütze frei bleibt. Der nicht abge-
deckte Teil dient der Wärmeabfuhr und schützt die Messelektronik vor Überhitzung und Unter-
kühlung.
Anlagenvibrationen haben aufgrund hoher Messrohr-Schwingfrequenz keinen Einfluss auf die
Funktionstüchtigkeit des Messsystems.

Eichbetrieb

Optional ist das Messgerät nach OIML R81/R117 geprüft und besitzt ein EU-Baumusterprüfbeschei-
nigung nach Messgeräterichtlinie 2014/32/EU (MID) für den gesetzlich messtechnisch kontrollier-
ten Einsatz ("eichpflichtiger Verkehr") für Flüssigkeiten außer Wasser und kryogene Flüssigkeiten
(Annex MI-005).
Die zugelassene Messstofftemperatur beträgt in diesen Anwendungen
–200...+90 °C (–328...+194 °F).
Optional ist das Messgerät nach OIML R137 geprüft und besitzt ein EU-Baumusterprüfbescheini-
gung nach Messgeräterichtlinie 2014/32/EU (MID) für den gesetzlich messtechnisch kontrollierten
Einsatz ("eichpflichtiger Verkehr") als Gaszähler (MI-002). Die zugelassene Messstofftemperatur
beträgt in diesen Anwendungen –25...+55 °C (–13...+131 °F).
t
40(104)
t
60(140)
280
160 200 240
400 500
= 40 °C (104 °F)
a
= 60 °C (140 °F)
a
320 360
[°C]
T
m
[°F]
600 700
A0029903
