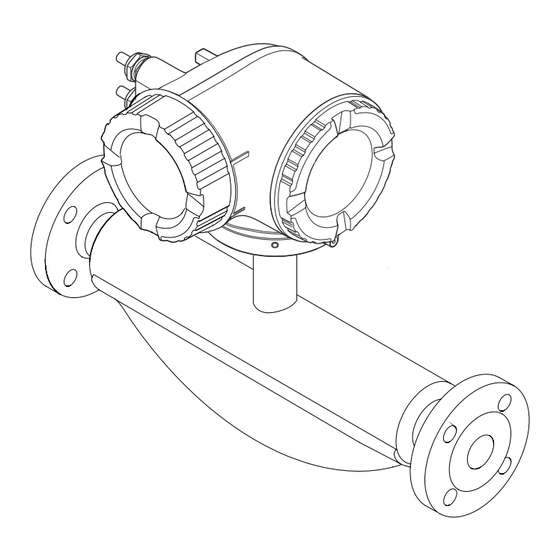

Endress+Hauser Proline Promass F 300 Betriebsanleitung

Coriolis-durchflussmessgerät foundation fieldbus
Vorschau ausblenden Andere Handbücher für Proline Promass F 300:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
BA01518D/06/DE/03.24-00
71673754
2024-11-01
Gültig ab Version
01.00.zz (Gerätefirmware)
Products
Betriebsanleitung
Proline Promass F 300
Coriolis-Durchflussmessgerät
FOUNDATION Fieldbus
Solutions
Services
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Proline Promass F 300

Inhaltszusammenfassung für Endress+Hauser Proline Promass F 300

  • Seite 1 Products Solutions Services BA01518D/06/DE/03.24-00 71673754 2024-11-01 Gültig ab Version 01.00.zz (Gerätefirmware) Betriebsanleitung Proline Promass F 300 Coriolis-Durchflussmessgerät FOUNDATION Fieldbus...
  • Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...

  • Seite 3: Inhaltsverzeichnis

    Proline Promass F 300 FOUNDATION Fieldbus Inhaltsverzeichnis Inhaltsverzeichnis Messgerät montieren ....28 Hinweise zum Dokument ... . 6 6.2.1...
  • Seite 4 Inhaltsverzeichnis Proline Promass F 300 FOUNDATION Fieldbus 8.4.3 Verbindungsaufbau ....62 10.8 Einstellungen vor unerlaubtem Zugriff schüt- 8.4.4 Einloggen ..... 64 zen .
  • Seite 5 13.2 Mess- und Prüfmittel ....190 13.3 Endress+Hauser Dienstleistungen ..Reparatur ..... . . 191 14.1 Allgemeine Hinweise .

  • Seite 6: Hinweise Zum Dokument

    Hinweise zum Dokument Proline Promass F 300 FOUNDATION Fieldbus Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.

  • Seite 7: Werkzeugsymbole

    Proline Promass F 300 FOUNDATION Fieldbus Hinweise zum Dokument 1.2.4 Werkzeugsymbole Symbol Bedeutung Schlitzschraubendreher Innensechskantschlüssel Gabelschlüssel 1.2.5 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.

  • Seite 8: Dokumentation

    Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Folgende Dokumentationen können je nach bestellter Geräteausführung verfügbar sein:...

  • Seite 9: Sicherheitshinweise

    Proline Promass F 300 FOUNDATION Fieldbus Sicherheitshinweise Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.

  • Seite 10: Arbeitssicherheit

    HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.

  • Seite 11: It-Sicherheit

    Proline Promass F 300 FOUNDATION Fieldbus Sicherheitshinweise Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EU-Richtlinien, die in der gerätespezifischen EU-Konformi- tätserklärung aufgelistet sind. Mit Anbringung der CE-Kennzeichnung bestätigt der Her- steller diesen Sachverhalt.

  • Seite 12: Infrastruktur Modus

    Sicherheitshinweise Proline Promass F 300 FOUNDATION Fieldbus • Anwenderspezifischer Freigabecode Den Schreibzugriff auf die Parameter des Geräts via Vor-Ort-Anzeige, Webbrowser oder Bedientool (z.B. FieldCare, DeviceCare) schützen. Das Zugriffsrecht wird durch die Ver- wendung eines anwenderspezifischen Freigabecodes klar geregelt. • WLAN-Passphrase Der Netzwerkschlüssel schützt eine Verbindung zwischen einem Bediengerät (z.B.
  • Seite 13 Proline Promass F 300 FOUNDATION Fieldbus Sicherheitshinweise Die Geräte- und Status-Informationen können auf der Login-Seite ausgeblendet werden. Dadurch wird ein unberechtigtes Auslesen der Informationen unterbunden. Detaillierte Informationen zu den Parametern des Geräts: Dokument "Beschreibung Geräteparameter" . Endress+Hauser...

  • Seite 14: Produktbeschreibung

    Produktbeschreibung Proline Promass F 300 FOUNDATION Fieldbus Produktbeschreibung Das Gerät besteht aus Messumformer und Messaufnehmer. Das Gerät ist als Kompaktausführung verfügbar: Messumformer und Messaufnehmer bilden eine mechanische Einheit. Produktaufbau N ic te r e rg ö ff iz e te n...

  • Seite 15: Warenannahme Und Produktidenti

    • Seriennummer von Typenschildern im Device Viewer eingeben (www.endress.com/deviceviewer): Alle Informationen zum Gerät werden angezeigt. • Seriennummer von Typenschildern in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den DataMatrix-Code auf dem Typenschild scannen: Alle Informationen zum Gerät werden angezeigt.

  • Seite 16: Messumformer-Typenschild

    Warenannahme und Produktidentifizierung Proline Promass F 300 FOUNDATION Fieldbus 4.2.1 Messumformer-Typenschild 3 4 5 Order code: Ser. no.: Ext. ord. cd.: Date: A0029192  2 Beispiel für ein Messumformer-Typenschild Herstelleradresse/Zertifikatshalter Name des Messumformers Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) Schutzart Raum für Zulassungen: Einsatz im explosionsgefährdeten Bereich...

  • Seite 17: Messaufnehmer-Typenschild

    Proline Promass F 300 FOUNDATION Fieldbus Warenannahme und Produktidentifizierung 4.2.2 Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: Date: A0029199  3 Beispiel für ein Messaufnehmer-Typenschild Name des Messaufnehmers Herstelleradresse/Zertifikatshalter Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) →  17 Nennweite des Messaufnehmers;...

  • Seite 18: Symbole Auf Dem Gerät

    Warenannahme und Produktidentifizierung Proline Promass F 300 FOUNDATION Fieldbus 4.2.3 Symbole auf dem Gerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Um die Art der potenziellen Gefahr und die zur Vermeidung der Gefahr erforderlichen Maßnahmen herauszufinden, die Dokumenta-...

  • Seite 19: Lagerung Und Transport

    Proline Promass F 300 FOUNDATION Fieldbus Lagerung und Transport Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmut- zungen im Messrohr.

  • Seite 20: Messgeräte Mit Hebeösen

    Lagerung und Transport Proline Promass F 300 FOUNDATION Fieldbus 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.

  • Seite 21: Montage

    Proline Promass F 300 FOUNDATION Fieldbus Montage Montage Montagebedingungen 6.1.1 Montageposition Montageort A0028772 Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, fol- gende Einbauorte in der Rohrleitung vermeiden: • Einbau am höchsten Punkt der Leitung • Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung Bei einer Fallleitung Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Falllei-...

  • Seite 22: Einbaulage

    Montage Proline Promass F 300 FOUNDATION Fieldbus Ø Blende, Rohrverengung [mm] [in] [mm] [in] ³⁄₈ 0,24 ½ 0,40 0,55 1 ½ 0,87 1,10 1,97 2,60 3,54 5,91 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre- chend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrlei- tung).

  • Seite 23: Anforderungen Aus Umgebung Und Prozess

    Proline Promass F 300 FOUNDATION Fieldbus Montage A0028774  5 Einbaulage Messaufnehmer mit gebogenem Messrohr Vermeiden bei feststoffbeladenen Messstoffen: Gefahr von Feststoffansammlungen Vermeiden bei ausgasenden Messstoffen: Gefahr von Gasansammlungen Ein- und Auslaufstrecken Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile, Krümmer oder T-Stücke genommen werden, solange keine Kavitationseffekte entstehen...
  • Seite 24 Montage Proline Promass F 300 FOUNDATION Fieldbus Kavitation wird durch das Unterschreiten des Dampfdrucks verursacht: • Bei leicht siedenden Flüssigkeiten (z.B. Kohlenwasserstoffe, Lösungsmittel, Flüssiggase) • Bei Saugförderung ‣ Um Kavitation und Ausgasen zu verhindern: Für einen genügend hohen Systemdruck sorgen.

  • Seite 25: Spezielle Montagehinweise

    Proline Promass F 300 FOUNDATION Fieldbus Montage Beheizung HINWEIS Überhitzung der Messelektronik durch zu hohe Umgebungstemperatur! ‣ Maximal zulässige Umgebungstemperatur für den Umformer einhalten. ‣ Je nach Messstofftemperatur Anforderungen an die Einbaulage beachten. HINWEIS Gefahr der Überhitzung bei Beheizung ‣...
  • Seite 26 Montage Proline Promass F 300 FOUNDATION Fieldbus WARNUNG Gefährdung durch austretende Messstoffe! Unter Druck austretende Messstoffe können zu Verletzungen oder Sachschaden führen. ‣ Vorkehrungen treffen, um Personengefährdung und Schaden beim Auslösen der Berst- scheibe auszuschließen. ‣ Angaben auf dem Berstscheiben Aufkleber beachten.

  • Seite 27: Deckelsicherung

    Proline Promass F 300 FOUNDATION Fieldbus Montage Um einen repräsentativen Nullpunkt zu erhalten muss sichergestellt sein, dass • jeglicher Durchfluss im Gerät während der Justierung unterbunden ist • die Prozessbedingungen (z.B. Druck, Temperatur) stabil und repräsentativ sind Verifizierung und Justierung können nicht durchgeführt werden, wenn folgende Prozess- bedingungen vorliegen: •...

  • Seite 28: Messgerät Montieren

    Montage Proline Promass F 300 FOUNDATION Fieldbus SW 2.5 5 (0.2) min. 15 (0.6) A0029800 Deckelbohrung für die Sicherungsschraube Sicherungsschraube für die Deckelsicherung Messgerät montieren 6.2.1 Benötigtes Werkzeug Für Messaufnehmer Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug 6.2.2 Messgerät vorbereiten 1.

  • Seite 29: Messumformergehäuse Drehen

    Proline Promass F 300 FOUNDATION Fieldbus Montage 2. Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinfüh- rungen nicht nach oben weisen.  A0029263 6.2.4 Messumformergehäuse drehen Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, kann das Mes- sumformergehäuse gedreht werden.

  • Seite 30: Anzeigemodul Drehen

    Montage Proline Promass F 300 FOUNDATION Fieldbus 4 mm 7 Nm (5.2 lbf ) A0043150  9 Ex-Gehäuse 1. Befestigungsschrauben lösen. 2. Gehäuse in die gewünschte Position drehen. 3. Befestigungsschrauben anziehen. 6.2.5 Anzeigemodul drehen Um die Ables- und Bedienbarkeit zu erleichtern, kann das Anzeigemodul gedreht werden.
  • Seite 31 Proline Promass F 300 FOUNDATION Fieldbus Montage Wurde die richtige Einbaulage für den Messaufnehmer gewählt →  22? • Gemäß Messaufnehmertyp  • Gemäß Messstofftemperatur • Gemäß Messstoffeigenschaften (ausgasend, feststoffbeladen) Stimmt die Pfeilrichtung auf dem Messaufnehmer mit der tatsächlichen Messstoff-Fließrichtung ...

  • Seite 32: Elektrischer Anschluss

    Elektrischer Anschluss Proline Promass F 300 FOUNDATION Fieldbus Elektrischer Anschluss WARNUNG Spannungsführende Bauteile! Unsachgemäße Arbeiten an elektrischen Anschlüssen können zu einem Stromschlag führen. ‣ Trennvorrichtung (Schalter oder Leistungsschalter) einrichten, mit der das Gerät leicht von der Versorgungsspannung getrennt werden kann.
  • Seite 33 Proline Promass F 300 FOUNDATION Fieldbus Elektrischer Anschluss FOUNDATION Fieldbus Verdrilltes, abgeschirmtes Zweiaderkabel. Für weitere Hinweise zur Planung und Installation von FOUNDATION Fieldbus Netz- werken: • Betriebsanleitung "FOUNDATION Fieldbus Overview" (BA00013S) • FOUNDATION Fieldbus-Richtlinie • IEC 61158-2 (MBP) Stromausgang 0/4 … 20 mA (ohne HART) Normales Installationskabel ausreichend.
  • Seite 34 Elektrischer Anschluss Proline Promass F 300 FOUNDATION Fieldbus Standardkabel - kundenspezifisches Kabel Es wird kein Kabel mitgeliefert und es muss kundenseitig bereit gestellt werden bei folgen- der Bestelloption: Bestellcode DKX001: Bestellmerkmal 040 "Kabel", Option 1 "Ohne, kundenseitig, max 300 m"...

  • Seite 35: Klemmenbelegung

    Proline Promass F 300 FOUNDATION Fieldbus Elektrischer Anschluss 7.2.3 Klemmenbelegung Messumformer: Versorgungsspannung, Ein-/Ausgänge Die Klemmenbelegung der Ein- und Ausgänge ist von der jeweiligen Bestellvariante des Geräts abhängig. Die gerätespezifische Klemmenbelegung ist auf einem Aufkleber in der Klemmenabdeckung dokumentiert. Versorgungsspannung Ein-/Ausgang 1...

  • Seite 36: Messgerät Vorbereiten

    Elektrischer Anschluss Proline Promass F 300 FOUNDATION Fieldbus ten Betrieb bei vorhandenen EMV-Störungen sind entsprechende Maßnahmen der Ein- gangsbeschaltung. Diese Maßnahmen wurden bei diesem Gerät berücksichtigt. Damit ist ein Betrieb bei Störgrößen gemäß NAMUR NE21 sichergestellt. 1. Bei der Installation nationale Installationsvorschriften und Richtlinien beachten.

  • Seite 37: Messgerät Anschließen

    Proline Promass F 300 FOUNDATION Fieldbus Elektrischer Anschluss 2. Wenn das Messgerät ohne Kabelverschraubungen ausgeliefert wird: Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen. 3. Wenn das Messgerät mit Kabelverschraubungen ausgeliefert wird: Anforderungen an Anschlusskabel beachten →  32. Messgerät anschließen HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss!
  • Seite 38 Elektrischer Anschluss Proline Promass F 300 FOUNDATION Fieldbus N ic N ic te r te r e rg ö ff e rg ö ff iz e iz e te n te n ri r ri r s io s io te r ö...

  • Seite 39: Kabel Entfernen

    Proline Promass F 300 FOUNDATION Fieldbus Elektrischer Anschluss Kabel entfernen Um ein Kabel wieder aus einer Klemmstelle zu entfernen: 3 (0.12) A0029598  11 Maßeinheit mm (in) 1. Mit einem Schlitzschraubendreher auf den Schlitz zwischen den beiden Klemmenlö- chern drücken.

  • Seite 40: Anschluss Abgesetztes Anzeige- Und Bedienmodul Dkx001

    Elektrischer Anschluss Proline Promass F 300 FOUNDATION Fieldbus 7.3.2 Anschluss abgesetztes Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →  193. • Das abgesetztes Anzeige- und Bedienmodul DKX001 ist nur für folgende Gehäu- seausführungen verfügbar, Bestellmerkmal "Gehäuse": •...

  • Seite 41: Spezielle Anschlusshinweise

    Proline Promass F 300 FOUNDATION Fieldbus Elektrischer Anschluss Spezielle Anschlusshinweise 7.5.1 Anschlussbeispiele FOUNDATION Fieldbus A0028768  12 Anschlussbeispiel für FOUNDATION Fieldbus Automatisierungssystem (z.B. SPS) Power Conditioner (FOUNDATION Fieldbus) Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun- gen; Kabelspezifikation beachten T-Verteiler Messgerät...
  • Seite 42 Elektrischer Anschluss Proline Promass F 300 FOUNDATION Fieldbus 4...20 mA A0028759  14 Anschlussbeispiel für Stromausgang 4-20 mA (passiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Speisetrenner für Spannungsversorgung (z.B. RN221N) Analoges Anzeigeinstrument: Maximale Bürde beachten Messumformer Impuls-/Frequenzausgang 12345 A0028761  15 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)

  • Seite 43: Relaisausgang

    Proline Promass F 300 FOUNDATION Fieldbus Elektrischer Anschluss Relaisausgang A0028760  17 Anschlussbeispiel für Relaisausgang (passiv) Automatisierungssystem mit Relaiseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  201 Stromeingang A0028915  18 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Klemmenkasten Externes Messgerät (zum Einlesen von z.B. Druck oder Temperatur)

  • Seite 44: Schutzart Sicherstellen

    Elektrischer Anschluss Proline Promass F 300 FOUNDATION Fieldbus Schutzart sicherstellen Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclo- sure. Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach dem elektrischen Anschluss durchführen: 1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind.

  • Seite 45: Bedienungsmöglichkeiten

    Proline Promass F 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0034513 Vor-Ort-Bedienung via Anzeigemodul Computer mit Webbrowser oder mit Bedientool (z. B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) Field Xpert SFX350 oder SFX370 Field Xpert SMT70 Mobiles Handbediengerät Automatisierungssystem (z. B. SPS)

  • Seite 46: Aufbau Und Funktionsweise Des Bedienmenüs

    Bedienungsmöglichkeiten Proline Promass F 300 FOUNDATION Fieldbus Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü 1 Untermenü n...

  • Seite 47: Bedienphilosophie

    Proline Promass F 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (z. B. Bediener, Instandhalter). Zu jeder Anwenderrolle gehören typische Aufgaben innerhalb des Gerätelebenszyklus. Im eichpflichtigen Verkehr ist nach dem Inverkehrbringen bzw. nach der Plombierung des Messgerätes eine Bedienung nur noch eingeschränkt möglich.

  • Seite 48: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige

    Bedienungsmöglichkeiten Proline Promass F 300 FOUNDATION Fieldbus Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Experte Funktions- Aufgaben, die detaillierte Kenntnisse Enthält alle Parameter des Geräts und ermöglicht diese durch einen orientiert über die Funktionsweise des Geräts Zugriffscode direkt anzuspringen. Dieses Menü ist nach den Funktionsblö- erfordern: cken des Geräts aufgebaut:...

  • Seite 49: Anzeigebereich

    Proline Promass F 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten Statusbereich Im Statusbereich der Betriebsanzeige erscheinen rechts oben folgende Symbole: • Statussignale →  153 • F: Ausfall • C: Funktionskontrolle • S: Außerhalb der Spezifikation • M: Wartungsbedarf • Diagnoseverhalten →  154 •...
  • Seite 50 Bedienungsmöglichkeiten Proline Promass F 300 FOUNDATION Fieldbus Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. Warnung • Die Messung wird fortgesetzt. • Die Signalausgänge und Summenzähler werden nicht beeinflusst.

  • Seite 51: Navigieransicht

    Proline Promass F 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten 8.3.2 Navigieransicht Im Untermenü Im Assistenten /../Betrieb 0091-1 /../Messstoff wählen Zugriff Anzeige Messstoff wählen Bediener Flüssigkeit Status Verrieg. Anzeige A0013993-DE A0013995-DE Navigieransicht Navigationspfad zur aktuellen Position Statusbereich Anzeigebereich für die Navigation Bedienelemente →  55...

  • Seite 52: Untermenüs, Assistenten, Parameter

    Bedienungsmöglichkeiten Proline Promass F 300 FOUNDATION Fieldbus Setup Erscheint: • Im Menü neben der Auswahl "Setup" • Links im Navigationspfad im Menü Setup Diagnose Erscheint: • Im Menü neben der Auswahl "Diagnose" • Links im Navigationspfad im Menü Diagnose Experte Erscheint: •...

  • Seite 53: Editieransicht

    Proline Promass F 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten 8.3.3 Editieransicht Zahleneditor +0.000 Xx – A0034250  21 Für die Eingabe von Werten in Parametern (z.B. Grenzwerte) Anzeigebereich der Eingabe Eingabemaske Eingabe bestätigen, löschen oder verwerfen Bedienelemente Texteditor Xxxxxxx A B C D E F G H I J K...

  • Seite 54: Eingabemasken

    Bedienungsmöglichkeiten Proline Promass F 300 FOUNDATION Fieldbus Taste Bedeutung Enter-Taste • Kurzer Tastendruck: Auswahl bestätigen. • Tastendruck von 2 s: Eingabe bestätigen. Escape-Tastenkombination (Tasten gleichzeitig drücken) Editieransicht, ohne eine Änderung zu übernehmen schließen. Eingabemasken Symbol Bedeutung Großbuchstaben Kleinbuchstaben Zahlen Satz- und Sonderzeichen: = + – * / ² ³ ¼ ½ ¾ ( ) [ ] < > { } Satz- und Sonderzeichen: ' "...

  • Seite 55: Bedienelemente

    Proline Promass F 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten 8.3.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. Bei Assistenten Geht zum vorherigen Parameter. Bei Text- und Zahleneditor Die Eingabeposition nach links verschieben. Plus-Taste Bei Menü, Untermenü...
  • Seite 56 Bedienungsmöglichkeiten Proline Promass F 300 FOUNDATION Fieldbus Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige. 1. Die Tasten  und  länger als 3 Sekunden drücken.  Das Kontextmenü öffnet sich. XXXXXXXXXX Setup Datensicherung Simulation Tastensperre ein A0034608-DE 2.

  • Seite 57: Navigieren Und Aus Liste Wählen

    Proline Promass F 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten 8.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.

  • Seite 58: Hilfetext Aufrufen

    Bedienungsmöglichkeiten Proline Promass F 300 FOUNDATION Fieldbus Der Direktzugriffscode besteht aus einer maximal 5-stelligen Nummer und der Kanalnum- mer, die den Kanal einer Prozessgröße identifiziert: z.B. 00914-2. Dieser erscheint wäh- rend der Navigieransicht rechts in der Kopfzeile des gewählten Parameters.

  • Seite 59: 20 8.3.10 Anwenderrollen Und Ihre Zugriffs- Rechte

    Proline Promass F 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten Freig.code eing. Eingabewert nicht im zulässigen Bereich Min:0 Max:9999 A0014049-DE Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen →  53, zur Erläuterung der Bedienelemente →  55 8.3.10...

  • Seite 60: Tastenverriegelung Ein- Und Aus

    Bedienungsmöglichkeiten Proline Promass F 300 FOUNDATION Fieldbus Der Parameterschreibschutz via Vor-Ort-Bedienung kann durch Eingabe des anwender- spezifischen Freigabecodes im Parameter Freigabecode eingeben (→  106) über die jeweilige Zugriffsmöglichkeit aufgehoben werden. 1. Nach Drücken von  erscheint die Eingabeaufforderung für den Freigabecode.

  • Seite 61: Voraussetzungen

    Proline Promass F 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten 8.4.2 Voraussetzungen Computer Hardware Hardware Schnittstelle CDI-RJ45 WLAN Schnittstelle Der Computer muss über eine Das Bediengerät muss über eine WLAN- RJ45-Schnittstelle verfügen. Schnittstelle verfügen. Verbindung Verbindung über Wireless LAN. Bildschirm Empfohlene Größe: ≥ 12" (abhängig von der Auflösung des Bildschirms) Empfohlenes Kabel: CAT5e, CAT6 oder CAT7, mit geschirmtem Stecker (z.

  • Seite 62: Bei Verbindungsproblemen

    Bedienungsmöglichkeiten Proline Promass F 300 FOUNDATION Fieldbus Einstellungen Schnittstelle CDI-RJ45 WLAN Netzwerkverbindungen Nur die aktiven Netzwerkverbindungen zum Messgerät verwenden. Alle weiteren Netzwerkverbindungen wie Alle weiteren Netzwerkverbin- z. B. WLAN ausschalten. dungen ausschalten. Bei Verbindungsproblemen: →  151 Messgerät: Via Serviceschnittstelle CDI-RJ45 Gerät...

  • Seite 63: Webbrowser Starten

    Proline Promass F 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten IP-Adresse 192.168.1.XXX; für XXX alle Zahlenfolgen außer: 0, 212 und 255 → z.B. 192.168.1.213 Subnet mask 255.255.255.0 Default gateway 192.168.1.212 oder Zellen leer lassen Via WLAN-Schnittstelle Internetprotokoll vom mobilen Endgerät konfigurieren HINWEIS Wenn die WLAN-Verbindung während der Parametrierung unterbrochen wird, kön- nen vorgenommene Einstellungen verloren gehen.

  • Seite 64: Einloggen

    Bedienungsmöglichkeiten Proline Promass F 300 FOUNDATION Fieldbus 2. IP-Adresse des Webservers in der Webbrowser-Adresszeile eingeben: 192.168.1.212  Die Login-Webseite erscheint. 2 3 4 Device name: Device tag: Signal Status: Web server language English Login Access Status Maintenance Enter access code...

  • Seite 65: Bedienoberfläche

    Proline Promass F 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten 8.4.5 Bedienoberfläche A0029418 Funktionszeile Bediensprache auf der Vor-Ort-Anzeige Navigationsbereich Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Gerätename • Messstellenbezeichnung • Gerätestatus mit Statussignal →  156 • Aktuelle Messwerte Funktionszeile Funktionen Bedeutung Messwerte Anzeige der Messwerte des Messgeräts...

  • Seite 66: Arbeitsbereich

    Bedienungsmöglichkeiten Proline Promass F 300 FOUNDATION Fieldbus Arbeitsbereich Abhängig von der gewählten Funktion und ihren Untermenüs können in diesem Bereich verschiedene Aktionen durchgeführt werden: • Einstellung von Parametern • Ablesen von Messwerten • Aufrufen von Hilfetexten • Starten eines Up-/Downloads 8.4.6...

  • Seite 67: Zugriff Auf Bedienmenü Via Bedientool

    Proline Promass F 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten Zugriff auf Bedienmenü via Bedientool Die Struktur des Bedienmenüs in den Bedientools ist dieselbe wie bei der Bedienung via Vor-Ort-Anzeige. 8.5.1 Bedientool anschließen Via FOUNDATION Fieldbus Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit FOUNDATION Field- bus verfügbar.
  • Seite 68 Bedienungsmöglichkeiten Proline Promass F 300 FOUNDATION Fieldbus A0027563  25 Anschluss via Serviceschnittstelle (CDI-RJ45) Computer mit Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Webserver oder mit Bedientool "FieldCare", "DeviceCare" mit COM DTM "CDI Communication TCP/IP" Standard-Ethernet-Verbindungskabel mit RJ45-Stecker Serviceschnittstelle (CDI-RJ45) des Messgeräts mit Zugriff auf integrierten Webserver...

  • Seite 69: Field Xpert Sfx350, Sfx370

    Proline Promass F 300 FOUNDATION Fieldbus Bedienungsmöglichkeiten Reichweite • Interne Antenne: Typischerweise 10 m (32 ft) • Externe Antenne: Typischerweise 50 m (164 ft) Werkstoffe (Externe Antenne) • Antenne: Kunststoff ASA (Acrylnitril-Styrol-Acrylat-Copolymere) und Messing vernickelt • Adapter: Rostfreier Stahl und Messing vernickelt •...

  • Seite 70: Fieldcare

    Bedienungsmöglichkeiten Proline Promass F 300 FOUNDATION Fieldbus und FOUNDATION Fieldbus Geräte im nicht explosionsgefährdeten Bereich (SFX350, SFX370) und explosionsgefährdeten Bereich (SFX370). Für Einzelheiten: Betriebsanleitung BA01202S Bezugsquelle für Gerätebeschreibungsdateien Siehe Angaben →  73 8.5.3 FieldCare Funktionsumfang FDT (Field Device Technology) basiertes Anlagen-Asset-Management-Tool von Endress +Hauser.

  • Seite 71: Devicecare

    DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien →...

  • Seite 72: Ams Device Manager

    Bedienungsmöglichkeiten Proline Promass F 300 FOUNDATION Fieldbus 8.5.5 AMS Device Manager Funktionsumfang Programm von Emerson Process Management für das Bedienen und Konfigurieren von Messgeräten via FOUNDATION Fieldbus H1-Protokoll. Bezugsquelle für Gerätebeschreibungsdateien →  73 8.5.6 Field Communicator 475 Funktionsumfang Industrie-Handbediengerät von Emerson Process Management für die Fernparametrie- rung und Messwertabfrage via FOUNDATION Fieldbus H1-Protokoll.

  • Seite 73: Systemintegration

    Proline Promass F 300 FOUNDATION Fieldbus Systemintegration Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.00.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Firmwareversion Diagnose → Geräteinformation → Firmwareversion Freigabedatum Firmware-Version 02.2017 Hersteller-ID 0x452B48 (hex) Hersteller-ID Diagnose →...

  • Seite 74: Beschreibung Der Module

    Systemintegration Proline Promass F 300 FOUNDATION Fieldbus Anzeigetext (xxxx… = Seriennummer) Basisindex Beschreibung RESOURCE_ xxxxxxxxxxx Resource block SETUP_ xxxxxxxxxxx Tranducer block “Setup“ TRDDISP_ xxxxxxxxxxx Tranducer block “Display“ TRDHROM_ xxxxxxxxxxx 1000 Tranducer block “HistoROM“ TRDDIAG_ xxxxxxxxxxx 1200 Tranducer block “Diagnostic“ EXPERT_CONFIG_xxxxxxxxxxx 1400 Tranducer block “Expert configuration“...
  • Seite 75 Proline Promass F 300 FOUNDATION Fieldbus Systemintegration CHANNEL Messgröße Schwingungsfrequenz Frequenzschwankung Trägerrohrtemperatur Trägermessstoff Massefluss Zielmessstoff Massefluss Schwingungsdämpfung Elektroniktemperatur Schwankung Schwingungsdämpfung Erregerstrom HBSI Stromeingang 1 Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen Modul MAO (Multiple Analog Output) Channel Bezeichnung Channel_0 Aufbau...
  • Seite 76 Systemintegration Proline Promass F 300 FOUNDATION Fieldbus CHANNEL Gerätefunktion Zustand Leerrohrüberwachung 0 = aus, 1 = aktiv Status Verifizierung Gesamtergebnis Verifizierung Verifizierung: • 16 = Fehlgeschlagen • 32 = Bestanden • 64 = Nicht durchgeführt Status Verifizierung Verifizierung: • 1 = Nicht durchgeführt •...

  • Seite 77: Ausführungszeiten

    Proline Promass F 300 FOUNDATION Fieldbus Systemintegration Wert Gerätefunktion Zustand Wert 7 Nullpunktabgleich 0 = aus, 1 = ein Wert 8 Nicht belegt – Nur verfügbar mit Anwendungspaket Heartbeat Verification 9.2.3 Ausführungszeiten Funktionsblock Ausführungszeit (ms) Analog Input Funktionsblock (AI) Digital Input Funktionsblock (DI)

  • Seite 78: Methoden

    Systemintegration Proline Promass F 300 FOUNDATION Fieldbus 9.2.4 Methoden Methode Block Navigation Beschreibung Set to "AUTO" mode Resource block Via Menü: Diese Methode versetzt den Resource Block Experte → Kommunikation → Resource block sowie alle Transducer Blöcke in den AUTO →...

  • Seite 79: Inbetriebnahme

    Proline Promass F 300 FOUNDATION Fieldbus Inbetriebnahme Inbetriebnahme 10.1 Montage- und Anschlusskontrolle Vor der Inbetriebnahme des Geräts: ‣ Sicherstellen, dass die Montage- und Anschlusskontrolle erfolgreich durchgeführt wurde. • Checkliste "Montagekontrolle" →  30 • Checkliste "Anschlusskontrolle" →  44 10.2 Messgerät einschalten...

  • Seite 80: Messgerät Konfigurieren

    Inbetriebnahme Proline Promass F 300 FOUNDATION Fieldbus 10.5 Messgerät konfigurieren Das Menü Setup mit seinen geführten Assistenten enthält alle Parameter, die für den Standard-Messbetrieb benötigt werden. X X X X X X X 20.50 Hauptmenü Display language Deutsch Anzeige/Betrieb Setup Hauptmenü...

  • Seite 81: Messstellenbezeichnung Festlegen

    Proline Promass F 300 FOUNDATION Fieldbus Inbetriebnahme ‣ Anzeige →  100 ‣ Schleichmengenunterdrückung →  103 ‣ →  104 Überwachung teilgefülltes Rohr ‣ Erweitertes Setup →  105 10.5.1 Messstellenbezeichnung festlegen Um die Messstelle innerhalb der Anlage schnell identifizieren zu können, kann mithilfe von Parameter Messstellenbezeichnung eine eindeutige Bezeichnung eingegeben und damit die Werkseinstellung geändert werden.
  • Seite 82 Inbetriebnahme Proline Promass F 300 FOUNDATION Fieldbus Masseeinheit →  82 Volumenflusseinheit →  82 →  82 Volumeneinheit Normvolumenfluss-Einheit →  82 Normvolumeneinheit →  82 Dichteeinheit →  82 →  83 Normdichteeinheit Temperatureinheit →  83 Druckeinheit →...
  • Seite 83 Proline Promass F 300 FOUNDATION Fieldbus Inbetriebnahme Parameter Beschreibung Auswahl Werkseinstellung Normdichteeinheit Einheit für Normdichte wählen. Einheiten-Auswahlliste Abhängig vom Land • kg/Nl • lb/Sft³ Einheit Dichte 2 Zweite Dichteeinheit wählen. Einheiten-Auswahlliste Abhängig vom Land: • kg/l • lb/ft³ Temperatureinheit Einheit für Temperatur wählen.

  • Seite 84: Messstoff Auswählen Und Einstellen

    Inbetriebnahme Proline Promass F 300 FOUNDATION Fieldbus 10.5.3 Messstoff auswählen und einstellen Das Untermenü Assistent Messstoff wählen enthält Parameter, die für die Auswahl und das Einstellen des Messstoffs konfiguriert werden müssen. Navigation Menü "Setup" → Messstoffwahl ‣ Messstoffwahl Messstoff wählen →...
  • Seite 85 Proline Promass F 300 FOUNDATION Fieldbus Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Anzeige Referenz-Schallgeschwindigkeit In Parameter Gasart wählen ist die Schallgeschwindigkeit vom Gas bei 0 °C 1 … 99 999,9999 m/s Option Andere ausgewählt. (32 °F) eingeben. Referenz-Schallgeschwindigkeit In Parameter Messstoffart wählen ist Schallgeschwindigkeit vom Gas bei 0 °C...

  • Seite 86: Analog Inputs Konfigurieren

    Inbetriebnahme Proline Promass F 300 FOUNDATION Fieldbus 10.5.4 Analog Inputs konfigurieren Das Untermenü Analog inputs führt den Anwender systematisch zu den einzelnen Unter- menü Analog input 1 … n. Von dort gelangt man zu den Parametern des jeweiligen Ana- log Inputs.

  • Seite 87: I/O-Konfiguration Anzeigen

    Proline Promass F 300 FOUNDATION Fieldbus Inbetriebnahme 10.5.5 I/O-Konfiguration anzeigen Das Untermenü I/O-Konfiguration führt den Anwender durch alle Parameter, in denen die Konfiguration der I/O-Module angezeigt wird. Navigation Menü "Setup" → I/O-Konfiguration ‣ I/O-Konfiguration I/O-Modul 1 … n Klemmennummern →  87 I/O-Modul 1 …...

  • Seite 88: Statuseingang Konfigurieren

    Inbetriebnahme Proline Promass F 300 FOUNDATION Fieldbus Signalmodus →  88 0/4 mA-Wert →  88 →  88 20 mA-Wert Strombereich →  88 Fehlerverhalten →  88 Fehlerwert →  88 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl / ...

  • Seite 89: Stromausgang Konfigurieren

    Proline Promass F 300 FOUNDATION Fieldbus Inbetriebnahme Klemmennummer →  89 Aktiver Pegel →  89 →  89 Klemmennummer Ansprechzeit Statuseingang →  89 Klemmennummer →  89 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Anzeige / Eingabe Zuordnung Statuseingang Funktion für Statuseingang wählen.
  • Seite 90 Inbetriebnahme Proline Promass F 300 FOUNDATION Fieldbus Fehlerverhalten →  91 Fehlerstrom →  91 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Stromausgangs- • Nicht belegt – modul belegten Klemmennum- • 24-25 (I/O 2) mern.
  • Seite 91 Proline Promass F 300 FOUNDATION Fieldbus Inbetriebnahme Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe Fester Stromwert In Parameter Strombereich Bestimmt den festen Aus- 0 … 22,5 mA 22,5 mA (→  90) ist die Option Fes- ganggsstrom. ter Stromwert ausgewählt. Dämpfung Ausgang...

  • Seite 92: Impuls-/Frequenz-/Schaltausgang Konfigurieren

    Inbetriebnahme Proline Promass F 300 FOUNDATION Fieldbus 10.5.9 Impuls-/Frequenz-/Schaltausgang konfigurieren Der Assistent Impuls-/Frequenz-/Schaltausgang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des gewählten Ausgangstyps eingestellt werden können. Navigation Menü "Setup" → Erweitertes Setup → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 …...
  • Seite 93 Proline Promass F 300 FOUNDATION Fieldbus Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls – oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
  • Seite 94 Inbetriebnahme Proline Promass F 300 FOUNDATION Fieldbus Zuordnung Frequenzausgang →  94 Anfangsfrequenz →  95 →  95 Endfrequenz Messwert für Anfangsfrequenz →  95 Messwert für Endfrequenz →  95 Fehlerverhalten →  95 →  95 Fehlerfrequenz Invertiertes Ausgangssignal →...
  • Seite 95 Proline Promass F 300 FOUNDATION Fieldbus Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Anfangsfrequenz In Parameter Betriebsart Anfangsfrequenz eingeben. 0,0 … 10 000,0 Hz – (→  92) ist die Option Fre- quenz und in Parameter Zuordnung Frequenzausgang (→  94) ist eine Prozess- größe ausgewählt.
  • Seite 96 Inbetriebnahme Proline Promass F 300 FOUNDATION Fieldbus Schaltausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →  96 Klemmennummer →  96 Signalmodus →  96 Funktion Schaltausgang →  97 Zuordnung Diagnoseverhalten →  97 →...
  • Seite 97 Proline Promass F 300 FOUNDATION Fieldbus Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Funktion Schaltausgang In Parameter Betriebsart ist Funktion für Schaltausgang • Aus – die Option Schalter ausge- wählen. • An wählt. • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung •...

  • Seite 98: 10.5.10 Relaisausgang Konfigurieren

    Inbetriebnahme Proline Promass F 300 FOUNDATION Fieldbus Parameter Voraussetzung Beschreibung Auswahl / Anzeige /  Werkseinstellung Eingabe Einschaltverzögerung • In Parameter Betriebsart ist Verzögerungszeit für das Ein- 0,0 … 100,0 s – die Option Schalter ausge- schalten des Schaltausgangs wählt. festlegen. • In Parameter Funktion...
  • Seite 99 Proline Promass F 300 FOUNDATION Fieldbus Inbetriebnahme Fehlerverhalten →  100 Schaltzustand →  100 →  100 Relais im Ruhezustand Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Relaisausgangs- • Nicht belegt –...

  • Seite 100: 10.5.11 Vor-Ort-Anzeige Konfigurieren

    Inbetriebnahme Proline Promass F 300 FOUNDATION Fieldbus Parameter Voraussetzung Beschreibung Anzeige / Auswahl /  Werkseinstellung Eingabe Einschaltverzögerung In Parameter Funktion Relais- Verzögerungszeit für das Ein- 0,0 … 100,0 s – ausgang ist die Option Grenz- schalten des Schaltausgangs wert ausgewählt. festlegen. Fehlerverhalten –...
  • Seite 101 Proline Promass F 300 FOUNDATION Fieldbus Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß – handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert • 2 Werte •...
  • Seite 102 Inbetriebnahme Proline Promass F 300 FOUNDATION Fieldbus Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 4. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der Auswahlliste siehe – handen. Vor-Ort-Anzeige dargestellt Parameter 1. Anzei- wird. gewert (→  101) 5. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der...

  • Seite 103: 10.5.12 Schleichmenge Konfigurieren

    Proline Promass F 300 FOUNDATION Fieldbus Inbetriebnahme 10.5.12 Schleichmenge konfigurieren Der Assistent Schleichmengenunterdrückung führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Schleichmengenunterdrückung eingestellt werden müssen. Navigation Menü "Setup" → Schleichmengenunterdrückung ‣ Schleichmengenunterdrückung →  103 Zuordnung Prozessgröße Einschaltpunkt Schleichmengenunter- →...

  • Seite 104: 10.5.13 Überwachung Der Rohrfüllung Konfigurieren

    Inbetriebnahme Proline Promass F 300 FOUNDATION Fieldbus 10.5.13 Überwachung der Rohrfüllung konfigurieren Der Wizard Überwachung teilgefülltes Rohr führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Überwachung von der Rohrfüllung eingestellt werden müssen. Navigation Menü "Setup" → Überwachung teilgefülltes Rohr ‣...

  • Seite 105: Erweiterte Einstellungen

    Proline Promass F 300 FOUNDATION Fieldbus Inbetriebnahme 10.6 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation zum Untermenü "Erweitertes Setup" X X X X X X X 20.50 0104-1 Hauptmenü Display language...

  • Seite 106: Parameter Zur Eingabe Des Freigabecodes Nutzen

    Inbetriebnahme Proline Promass F 300 FOUNDATION Fieldbus ‣ Summenzähler 1 … n →  114 ‣ Anzeige →  116 ‣ WLAN-Einstellungen ‣ Konzentration ‣ Heartbeat Setup ‣ Datensicherung →  120 ‣ →  121 Administration 10.6.1 Parameter zur Eingabe des Freigabecodes nutzen Navigation Menü...
  • Seite 107 Proline Promass F 300 FOUNDATION Fieldbus Inbetriebnahme Untermenü "Normvolumenfluss-Berechnung" Navigation Menü "Setup" → Erweitertes Setup → Berechnete Prozessgrößen → Normvolumenfluss- Berechnung ‣ Normvolumenfluss-Berechnung Normvolumenfluss-Berechnung (1812) →  107 Eingelesene Normdichte (6198) →  107 Feste Normdichte (1814) →  107 →...

  • Seite 108: Sensorabgleich Durchführen

    Inbetriebnahme Proline Promass F 300 FOUNDATION Fieldbus 10.6.3 Sensorabgleich durchführen Das Untermenü Sensorabgleich enthält Parameter, die die Funktionalität des Sensors betreffen. Navigation Menü "Setup" → Erweitertes Setup → Sensorabgleich ‣ Sensorabgleich Einbaurichtung →  108 ‣ Dichteabgleich ‣ →  111 Nullpunktverifizierung ‣...
  • Seite 109 Proline Promass F 300 FOUNDATION Fieldbus Inbetriebnahme 2. Im Parameter Sollwert Dichte 1 den Wert der Dichte eingeben und bestätigen.  Im Parameter Dichteabgleich ausführen stehen nun die folgenden Optionen zur Verfügung: Option Erfassung Dichte 1 Original wiederherstellen 3. Die Option Erfassung Dichte 1 auswählen und bestätigen.
  • Seite 110 Inbetriebnahme Proline Promass F 300 FOUNDATION Fieldbus Navigation Menü "Experte" → Sensor → Sensorabgleich → Dichteabgleich ‣ Dichteabgleich Art des Dichteabgleichs →  110 Sollwert Dichte 1 →  110 →  110 Sollwert Dichte 2 Dichteabgleich ausführen →  110 Fortschritt →...

  • Seite 111: Nullpunktverifizierung Und Nullpunktjustierung

    Proline Promass F 300 FOUNDATION Fieldbus Inbetriebnahme Nullpunktverifizierung und Nullpunktjustierung Alle Messgeräte werden nach dem neusten Stand der Technik kalibriert. Die Kalibrierung erfolgt unter Referenzbedingungen →  206. Eine Nullpunktjustierung im Feld ist des- halb grundsätzlich nicht erforderlich. Eine Nullpunktjustierung ist erfahrungsgemäß nur in speziellen Fällen empfehlenswert: •...

  • Seite 112: Nullpunktjustierung

    Inbetriebnahme Proline Promass F 300 FOUNDATION Fieldbus Gemessener Nullpunkt →  112 Nullpunktstandardabweichung →  112 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Anzeige Werkseinstellung Prozessbedingungen Folgende Prozessbedingungen sind erforder- • Rohre sind vollständig – lich. gefüllt • Prozessdruck bei Betriebsbe- dingungen •...
  • Seite 113 Proline Promass F 300 FOUNDATION Fieldbus Inbetriebnahme Fortschritt →  113 Status →  113 →  113 Ursache Abbruch-Ursache →  113 Ursache →  113 Zuverlässigkeit gemessener Nullpunkt →  113 →  113 Weitere Informationen Zuverlässigkeit gemessener Nullpunkt →...

  • Seite 114: Summenzähler Konfigurieren

    Inbetriebnahme Proline Promass F 300 FOUNDATION Fieldbus Parameter Beschreibung Auswahl / Anzeige Werkseinstellung Nullpunktstandardabweichung Zeigt die Standardabweichung des gemesse- Positive Gleitkommazahl – nen Nullpunkts. Aktion wählen Wählen, welcher Nullpunktwert gespeichert • Aktuellen Nullpunkt behal- – werden soll. • Gemessenen Nullpunkt anwenden • Nullpunkt-Werkseinstellung anwenden Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen...
  • Seite 115 Proline Promass F 300 FOUNDATION Fieldbus Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Betriebsart Summenzähler In Parameter Zuordnung Pro- Für Summenzähler festlegen, • Nettomenge – zessgröße (→  114) von wie der Durchfluss aufsum- • Menge Förderrich- Untermenü Summenzähler miert wird.

  • Seite 116: Weitere Anzeigenkonfigurationen Durchführen

    Inbetriebnahme Proline Promass F 300 FOUNDATION Fieldbus 10.6.5 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige Format Anzeige →  117 1.
  • Seite 117 Proline Promass F 300 FOUNDATION Fieldbus Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß – handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert • 2 Werte •...
  • Seite 118 Inbetriebnahme Proline Promass F 300 FOUNDATION Fieldbus Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 3. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der Auswahlliste siehe – handen. Vor-Ort-Anzeige dargestellt Parameter 1. Anzei- wird. gewert (→  101) 3. Wert 0%-Bargraph In Parameter 3.

  • Seite 119: Wlan Konfigurieren

    Proline Promass F 300 FOUNDATION Fieldbus Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Trennzeichen Eine Vor-Ort-Anzeige ist vor- Trennzeichen für Dezimaldar- • . (Punkt) . (Punkt) handen. stellung von Zahlenwerten • , (Komma) wählen. Hintergrundbeleuchtung Eine der folgenden Bedingun- Hintergrundbeleuchtung der •...

  • Seite 120: Konfiguration Verwalten

    Inbetriebnahme Proline Promass F 300 FOUNDATION Fieldbus Parameter Voraussetzung Beschreibung Eingabe / Auswahl Werkseinstellung WLAN-Passphrase In Parameter Sicherheitstyp Netzwerkschlüssel eingeben 8…32-stellige Zei- Seriennummer des ist die Option WPA2-PSK aus- (8-32 Zeichen). chenfolge aus Zahlen, Messgeräts (z.B. gewählt. Buchstaben und Son- L100A802000) ...

  • Seite 121: Geräts Nutzen

    Proline Promass F 300 FOUNDATION Fieldbus Inbetriebnahme Parameter Beschreibung Anzeige / Auswahl Konfigurationsdaten verwalten Aktion zum Verwalten der Gerätedaten im integrierten Histo- • Abbrechen ROM wählen. • Sichern • Wiederherstellen • Vergleichen • Datensicherung löschen Sicherungsstatus Zeigt den aktuellen Status der Datensicherung oder -wiederher- •...
  • Seite 122 Inbetriebnahme Proline Promass F 300 FOUNDATION Fieldbus ‣ Freigabecode zurücksetzen →  122 Gerät zurücksetzen →  123 Parameter zum Definieren des Freigabecodes nutzen Navigation Menü "Setup" → Erweitertes Setup → Administration → Freigabecode definieren ‣ Freigabecode definieren Freigabecode definieren →...

  • Seite 123: Simulation

    Proline Promass F 300 FOUNDATION Fieldbus Inbetriebnahme Parameter zum Zurücksetzen des Geräts nutzen Navigation Menü "Setup" → Erweitertes Setup → Administration Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Gerät zurücksetzen Gesamte Gerätekonfiguration oder ein Teil der Konfiguration • Abbrechen auf einen definierten Zustand zurücksetzen.
  • Seite 124 Inbetriebnahme Proline Promass F 300 FOUNDATION Fieldbus Wert Prozessgröße →  125 Simulation Statuseingang →  126 →  126 Eingangssignalpegel Simulation Stromeingang 1 … n →  125 Wert Stromeingang 1 … n →  126 Simulation Stromausgang 1 … n →...
  • Seite 125 Proline Promass F 300 FOUNDATION Fieldbus Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Zuordnung Simulation Prozessgröße – Prozessgröße für Simulation wählen, • Aus die dadurch aktiviert wird. • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur •...

  • Seite 126: Einstellungen Vor Unerlaubtem Zugriff Schützen

    Inbetriebnahme Proline Promass F 300 FOUNDATION Fieldbus Parameter Voraussetzung Beschreibung Auswahl / Eingabe Wert Stromeingang In Parameter Simulation Stromein- Stromwert für Simulation eingeben. 0 … 22,5 mA gang 1 … n ist die Option An ausge- wählt. Simulation Statuseingang – Simulation vom Statuseingang ein- und •...
  • Seite 127 Danach kann der anwenderspezifische Freigabecode neu definiert werden. Via Webbrowser, FieldCare, DeviceCare (via Serviceschnittstelle CDI-RJ45), Feldbus Einen Resetcode können Sie nur von Ihrer lokalen Endress+Hauser Serviceorganisa- tion erhalten. Dieser muss extra für jedes Gerät berechnet werden. 1. Seriennummer des Geräts notieren.

  • Seite 128: Schreibschutz Via Verriegelungsschalter

    Inbetriebnahme Proline Promass F 300 FOUNDATION Fieldbus 10.8.2 Schreibschutz via Verriegelungsschalter Im Gegensatz zum Parameterschreibschutz via anwenderspezifischem Freigabecode lässt sich damit der Schreibzugriff auf das gesamte Bedienmenü - bis auf Parameter "Kontrast Anzeige" - sperren. Die Werte der Parameter sind nur noch sichtbar, aber nicht mehr änderbar (Ausnahme Parameter "Kontrast Anzeige"):...

  • Seite 129: Betrieb

    Proline Promass F 300 FOUNDATION Fieldbus Betrieb Betrieb 11.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: Parameter Status Verriegelung Betrieb → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Keine Es gelten die Zugriffsrechte, die in Parameter Zugriffsrecht angezeigt werden →...

  • Seite 130: Untermenü "Messgrößen

    Betrieb Proline Promass F 300 FOUNDATION Fieldbus 11.4.1 Untermenü "Messgrößen" Das Untermenü Messgrößen enthält alle Parameter, um die aktuellen Messwerte zu jeder Prozessgröße anzuzeigen. Navigation Menü "Diagnose" → Messwerte → Messgrößen ‣ Messgrößen Massefluss →  132 Volumenfluss →  132 →...
  • Seite 131 Proline Promass F 300 FOUNDATION Fieldbus Betrieb GSV-Durchfluss →  135 →  136 Alternativer GSV-Durchfluss NSV-Durchfluss →  136 Alternativer NSV-Durchfluss →  136 Öl-CTL →  136 Öl-CPL →  136 Öl-CTPL →  137 Wasser-CTL →  137 Alternativer CTL →...
  • Seite 132 Betrieb Proline Promass F 300 FOUNDATION Fieldbus Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Massefluss – Zeigt aktuell gemessenen Mas- Gleitkommazahl mit – sefluss an. Vorzeichen Abhängigkeit Die Einheit wird übernommen aus: Parameter Massefluss- einheit (→  82) Volumenfluss –...
  • Seite 133 Proline Promass F 300 FOUNDATION Fieldbus Betrieb Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Zielmessstoff Massefluss Bei folgenden Bedingungen: Zeigt aktuell gemessenen Mas- Gleitkommazahl mit – Bestellmerkmal "Anwendungs- sefluss des Zielmessstoffs an. Vorzeichen paket", Option ED "Konzentra- Abhängigkeit tion" Die Einheit wird übernommen ...
  • Seite 134 Betrieb Proline Promass F 300 FOUNDATION Fieldbus Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Trägermessstoff Volumenfluss Bei folgenden Bedingungen: Zeigt aktuell gemessenen Gleitkommazahl mit – • Bestellmerkmal "Anwen- Volumenfluss des Träger- Vorzeichen dungspaket", Option ED messstoffs. "Konzentration" Abhängigkeit • In Parameter Flüssigkeits- Die Einheit wird übernommen...
  • Seite 135 Proline Promass F 300 FOUNDATION Fieldbus Betrieb Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung S&W-Volumenfluss Bei folgendem Bestellmerk- Anzeige des S&W-Volumenf- Gleitkommazahl mit – mal: lusses, welcher aus dem Vorzeichen • "Anwendungspaket", Option gemessenen Gesamtvolumen- EJ "Petroleum" fluss, abzüglich des Nettovolu- • In Parameter Petroleum- menflusses berechnet wird.
  • Seite 136 Betrieb Proline Promass F 300 FOUNDATION Fieldbus Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Alternativer GSV-Durchfluss Bei folgendem Bestellmerk- Anzeige des gemessenen Gleitkommazahl mit – mal: Gesamtvolumenflusses, korri- Vorzeichen • "Anwendungspaket", Option giert auf die alternative Refe- EJ "Petroleum" renztemperatur und den •...
  • Seite 137 Proline Promass F 300 FOUNDATION Fieldbus Betrieb Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Öl-CTPL Bei folgendem Bestellmerk- Anzeige des kombinierten Kor- Positive Gleitkomma- – mal: rekturfaktors, welcher den Ein- zahl • "Anwendungspaket", Option fluss der Temperatur und des EJ "Petroleum" Drucks auf das Öl wiedergibt.
  • Seite 138 Betrieb Proline Promass F 300 FOUNDATION Fieldbus Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Ölnormdichte Bei folgendem Bestellmerk- Gleitkommazahl mit – mal: Vorzeichen • "Anwendungspaket", Option EJ "Petroleum" • In Parameter Petroleum- modus ist die Option Net oil & water cut ausgewählt.
  • Seite 139 Proline Promass F 300 FOUNDATION Fieldbus Betrieb Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Ölvolumenfluss Bei folgendem Bestellmerk- Anzeige des aktuell berechne- Gleitkommazahl mit – mal: ten Volumenflusses des Öls. Vorzeichen • "Anwendungspaket", Option Abhängigkeit: EJ "Petroleum" • Basiert auf angezeigtem • In Parameter Petroleum-...

  • Seite 140: Untermenü "Summenzähler

    Betrieb Proline Promass F 300 FOUNDATION Fieldbus Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Wassermassefluss Bei folgendem Bestellmerk- Anzeige des aktuell berechne- Gleitkommazahl mit – mal: ten Masseflusses des Wassers. Vorzeichen • "Anwendungspaket", Option Abhängigkeit: EJ "Petroleum" • Basiert auf angezeigtem • In Parameter Petroleum-...

  • Seite 141: Untermenü "Eingangswerte

    Proline Promass F 300 FOUNDATION Fieldbus Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Summenzählerwert 1 … n In Parameter Zuordnung Prozessgröße Zeigt aktuellen Zählerstand vom Sum- Gleitkommazahl mit Vor- (→  114) von Untermenü Summen- menzähler. zeichen zähler 1 … n ist eine Prozessgröße aus- gewählt.

  • Seite 142: Ausgangswerte

    Betrieb Proline Promass F 300 FOUNDATION Fieldbus Navigation Menü "Diagnose" → Messwerte → Eingangswerte → Statuseingang 1 … n ‣ Statuseingang 1 … n Wert Statuseingang →  142 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Wert Statuseingang Zeigt aktuellen Eingangssignalpegel.

  • Seite 143: Ausgangswerte Impuls-/Frequenz-/Schaltausgang

    Proline Promass F 300 FOUNDATION Fieldbus Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Ausgangsstrom 1 Zeigt aktuell berechneten Stromwert vom Stromausgang. 3,59 … 22,5 mA Gemessener Strom Zeigt aktuell gemessenen Stromwert vom Stromausgang. 0 … 30 mA Ausgangswerte Impuls-/Frequenz-/Schaltausgang Das Untermenü Impuls-/Frequenz-/Schaltausgang 1 … n enthält alle Parameter, um die aktuellen Messwerte zu jedem Impuls-/Frequenz-/Schaltausgang anzuzeigen.

  • Seite 144: Messgerät An Prozessbedingungen Anpassen

    Betrieb Proline Promass F 300 FOUNDATION Fieldbus Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Schaltzustand Zeigt aktuellen Zustand des Relaisausgangs. • Offen • Geschlossen Schaltzyklen Zeigt Anzahl aller durchgeführten Schaltzyklen. Positive Ganzzahl Max. Anzahl Schaltzyklen Zeigt die maximale Anzahl gewährleisteter Schaltzyklen.
  • Seite 145 Proline Promass F 300 FOUNDATION Fieldbus Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Steuerung Summenzähler 1 … n In Parameter Zuordnung Pro- Summenzählerwert steuern. • Totalisieren – zessgröße (→  114) von • Zurücksetzen + Untermenü Summenzähler Anhalten 1 …...

  • Seite 146: Funktionsumfang Von Parameter "Alle Summenzähler Zurücksetzen

    Betrieb Proline Promass F 300 FOUNDATION Fieldbus Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Gewichtete Mittelwerte zurückset- Das Rücksetzen der Werte ist Rücksetzen der gewichteten • Totalisieren – nur bei Nulldurchfluss möglich. Mittelwerte für Dichte und • Vorwahlmenge + Temperatur auf NaN (Not a...
  • Seite 147 Proline Promass F 300 FOUNDATION Fieldbus Betrieb / ../XXXXXXXX 175.77 40.69 kg/h -100s A0016357  29 Diagramm eines Messwertverlaufs • x-Achse: Zeigt je nach Anzahl der gewählten Kanäle 250 bis 1000 Messwerte einer Pro- zessgröße. • y-Achse: Zeigt die ungefähre Messwertspanne und passt diese kontinuierlich an die lau- fende Messung an.
  • Seite 148 Betrieb Proline Promass F 300 FOUNDATION Fieldbus Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Anzeige Zuordnung 1. Kanal Anwendungspaket Extended Histo- Prozessgröße zum Speicherkanal zuord- • Aus ROM ist verfügbar. nen. • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte •...
  • Seite 149 Proline Promass F 300 FOUNDATION Fieldbus Betrieb Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Anzeige Messwertspeicherungssteuerung In Parameter Messwertspeicherung ist Messwertspeicherung starten und • Keine die Option Nicht überschreibend aus- anhalten. • Löschen + starten gewählt. • Anhalten Messwertspeicherungsstatus In Parameter Messwertspeicherung ist Zeigt den Messwertspeicherungsstatus •...

  • Seite 150: Diagnose Und Störungsbehebung

    Diagnose und Störungsbehebung Proline Promass F 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel, aber Signalausgabe Kabel des Anzeigemoduls ist nicht richtig einge- Stecker korrekt auf Hauptelektronikmodul und innerhalb des gültigen Bereichs steckt.
  • Seite 151 Proline Promass F 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Zum Zugriff Fehler Mögliche Ursachen Behebung Schreibzugriff auf Parameter ist nicht möglich. Hardware-Schreibschutz ist aktiviert. Verriegelungsschalter auf Hauptelektronikmo- dul in Position OFF bringen →  128. Schreibzugriff auf Parameter ist nicht möglich.

  • Seite 152: Diagnoseinformation Via Leuchtdioden

    Diagnose und Störungsbehebung Proline Promass F 300 FOUNDATION Fieldbus 12.2 Diagnoseinformation via Leuchtdioden 12.2.1 Messumformer Verschiedene Leuchtdioden (LED) im Messumformer liefern Informationen zum Geräte- status. 1 2 3 4 5 A0029629 Versorgungsspannung Gerätestatus Nicht verwendet Kommunikation Serviceschnittstelle (CDI) aktiv Farbe...

  • Seite 153: Diagnoseinformation Auf Vor-Ort-Anzeige

    Proline Promass F 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung 12.3 Diagnoseinformation auf Vor-Ort-Anzeige 12.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...

  • Seite 154: Diagnoseinformation

    Diagnose und Störungsbehebung Proline Promass F 300 FOUNDATION Fieldbus Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. Warnung • Die Messung wird fortgesetzt. • Die Signalausgänge und Summenzähler werden nicht beeinflusst.

  • Seite 155: Behebungsmaßnahmen Aufrufen

    Proline Promass F 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung 12.3.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung...

  • Seite 156: Behebungsmaßnahmen Aufrufen

    Diagnose und Störungsbehebung Proline Promass F 300 FOUNDATION Fieldbus A0031056 Statusbereich mit Statussignal Diagnoseinformation Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü Diagnose aufgetretene Diagnoseereignisse anzeigen: • Via Parameter →  183 • Via Untermenü →  184 Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts, indem sie die Ursache der Diagnoseinformation (Diagnoseereignis) kategorisieren.

  • Seite 157: Behebungsmaßnahmen Aufrufen

    Proline Promass F 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Funktionskontrolle (C) Xxxxxx Diagnose 1: C485 Simu... Fehlerbehebungsmaßnahme: Simulation... Ausfall (F) Zugriffsrechte Bediensoftware: Instandhalter Betrieb Funktionskontrolle (C)

  • Seite 158: Diagnoseinformationen Anpassen

    Diagnose und Störungsbehebung Proline Promass F 300 FOUNDATION Fieldbus Der Anwender befindet sich innerhalb des Menü Diagnose. 1. Den gewünschten Parameter aufrufen. 2. Rechts im Arbeitsbereich mit dem Cursor über den Parameter fahren.  Ein Tooltipp mit Behebungsmaßnahmen zum Diagnoseereignis erscheint.

  • Seite 159: Konfiguration Der Diagnoseinformationen Nach Ff912 Freigeben

    Proline Promass F 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Symbol Bedeutung Ausfall Es liegt ein Gerätefehler vor. Der Messwert ist nicht mehr gültig. A0013956 Funktionskontrolle Das Gerät befindet sich im Service-Modus (z.B. während einer Simulation). A0013959 Außerhalb der Spezifikation Das Gerät wird betrieben: Außerhalb seiner technischen Spezifikationsgrenzen (z.B.
  • Seite 160 Diagnose und Störungsbehebung Proline Promass F 300 FOUNDATION Fieldbus Gewichtung Statussignal Zugehörigkeit Bereich der Diagnoseinformationen (Werkseinstellung) Hohe Funktionskontrolle (C) Sensor C000…199 Elektronik C200…399 Konfiguration C400…700 Prozess C800…999 Gewichtung Statussignal Zugehörigkeit Bereich der Diagnoseinformationen (Werkseinstellung) Geringe Außerhalb der Spezifikation Sensor S000…199 Elektronik S200…399...

  • Seite 161: Statussignal Für Einen Bereich Von Diagnoseinformationen Ändern

    Proline Promass F 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Gewichtung Zugehörigkeit FAIL_ CHECK_ OFFSPEC_ MAINT_ Geringe Sensor Elektronik Konfiguration Prozess Geringe Sensor Elektronik Konfiguration Prozess Konfigurierbarer Bereich →  161 15…1 Reserviert (Fieldbus Foundation) Statussignal für einen Bereich von Diagnoseinformationen ändern Beispiel: Das Statussignal für die Diagnoseinformationen des Bereichs Elektronik mit der...

  • Seite 162: Übersicht Zu Diagnoseinformationen

    Diagnose und Störungsbehebung Proline Promass F 300 FOUNDATION Fieldbus 5. Auswahl mit Enter bestätigen.  Das Diagnoseereignis der ausgewählten Diagnoseinformation wird erfasst. 6. Im FieldCare Navigationsfenster: Experte → Kommunikation → Field diagnostics → Alarm broadcast enable 7. In einem der Auswahlfelder Conigurable Area Bits 1 bis Conigurable Area Bits 15 die gewünschte Diagnoseinformation auswählen.

  • Seite 163: Diagnose Zum Sensor

    Proline Promass F 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung 12.7.1 Diagnose zum Sensor Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 022 Temperatursensor defekt 1. Sensorelektronikmodul (ISEM) • Option Leerrohrüberwa- prüfen oder ersetzen chung Messgrößenstatus 2. Wenn vorhanden: Verbindungs- • Option Schleichmengen- kabel zwischen Sensor und Mess- unterdrückung...
  • Seite 164 Diagnose und Störungsbehebung Proline Promass F 300 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 063 Erregerstrom fehlerhaft 1. Sensorelektronikmodul (ISEM) • Option Leerrohrüberwa- prüfen oder ersetzen chung Messgrößenstatus 2. Wenn vorhanden: Verbindungs- • Option Schleichmengen- kabel zwischen Sensor und Mess- unterdrückung...

  • Seite 165: Diagnose Zur Elektronik

    Proline Promass F 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 144 Messabweichung zu hoch 1. Sensor prüfen oder tauschen • Option Leerrohrüberwa- 2. Prozessbedingungen prüfen chung Messgrößenstatus [ab Werk] • Option Schleichmengen- unterdrückung Quality Good • Option Zustand Schalt-...

  • Seite 166: Diagnose Und Störungsbehebung

    Diagnose und Störungsbehebung Proline Promass F 300 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 252 Module inkompatibel 1. Elektronikmodule prüfen • Option Leerrohrüberwa- 2. Elektronikmodule tauschen chung Messgrößenstatus • Option Schleichmengen- unterdrückung Quality • Option Zustand Schalt- Quality substatus Device failure ausgang •...
  • Seite 167 Proline Promass F 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 272 Hauptelektronik-Fehler 1. Gerät neu starten • Option Leerrohrüberwa- 2. Service kontaktieren chung Messgrößenstatus • Option Schleichmengen- unterdrückung Quality • Option Zustand Schalt- Quality substatus Device failure ausgang •...
  • Seite 168 Diagnose und Störungsbehebung Proline Promass F 300 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 276 I/O-Modul 1 … n fehlerhaft 1. Gerät neu starten • Option Leerrohrüberwa- 2. I/O-Modul tauschen chung Messgrößenstatus • Option Schleichmengen- unterdrückung Quality • Option Zustand Schalt-...
  • Seite 169 Proline Promass F 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 332 Schreiben in integriert. HistoROM fehlg. Nutzerschnittstellenleiterplatte • Option Leerrohrüberwa- ersetzen chung Messgrößenstatus Ex d/XP: Messumformer ersetzen • Option Schleichmengen- unterdrückung Quality • Option Zustand Schalt-...
  • Seite 170 Diagnose und Störungsbehebung Proline Promass F 300 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 374 Sensorelektronik (ISEM) fehlerhaft 1. Gerät neu starten • Option Leerrohrüberwa- 2. Prüfen, ob Fehler erneut auftritt chung Messgrößenstatus [ab Werk] 3. Sensorelektronikmodul (ISEM) • Option Schleichmengen- ersetzen unterdrückung...

  • Seite 171: Diagnose Zur Konfiguration

    Proline Promass F 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 387 Integriertes HistoROM fehlerhaft Service kontaktieren • Option Leerrohrüberwa- chung Messgrößenstatus • Option Schleichmengen- unterdrückung Quality • Option Zustand Schalt- Quality substatus Device failure ausgang • Option Druck...
  • Seite 172 Diagnose und Störungsbehebung Proline Promass F 300 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 410 Datenübertragung 1. Verbindung prüfen • Option Leerrohrüberwa- 2. Datenübertragung wiederholen chung Messgrößenstatus • Option Schleichmengen- unterdrückung Quality • Option Zustand Schalt- Quality substatus Configuration error ausgang •...
  • Seite 173 Proline Promass F 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 438 Datensatz 1. Datensatzdatei prüfen • Option Leerrohrüberwa- 2. Geräteparametrierung prüfen chung Messgrößenstatus 3. Up- und Download der neuen • Option Schleichmengen- Konf. unterdrückung Quality Uncertain •...
  • Seite 174 Diagnose und Störungsbehebung Proline Promass F 300 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 444 Stromeingang 1 … n 1. Prozess prüfen – 2. Einstellung Stromeingang prüfen Messgrößenstatus Quality Good Quality substatus Non specific Statussignal [ab Werk] Diagnoseverhalten [ab Werk] Warning Statussignal ist änderbar.
  • Seite 175 Proline Promass F 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 485 Simulation Messgröße Simulation ausschalten • Option Leerrohrüberwa- chung Messgrößenstatus • Option Schleichmengen- unterdrückung Quality Good • Option Zustand Schalt- Quality substatus Non specific ausgang • Option Druck...
  • Seite 176 Diagnose und Störungsbehebung Proline Promass F 300 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 493 Simulation Impulsausgang 1 … n Simulation Impulsausgang ausschal- – Messgrößenstatus Quality Good Quality substatus Non specific Statussignal [ab Werk] Diagnoseverhalten Warning Statussignal ist änderbar. Diagnoseinformation Behebungsmaßnahmen...
  • Seite 177 Proline Promass F 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 497 Simulation Blockausgang Simulation ausschalten – Messgrößenstatus Quality Good Quality substatus Non specific Statussignal [ab Werk] Diagnoseverhalten Warning Statussignal ist änderbar. Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 520 I/O 1 …...

  • Seite 178: Diagnose Zum Prozess

    Diagnose und Störungsbehebung Proline Promass F 300 FOUNDATION Fieldbus 12.7.4 Diagnose zum Prozess Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 803 Schleifenstrom 1 … n 1. Verkabelung prüfen – 2. I/O-Modul tauschen Messgrößenstatus Quality Good Quality substatus Non specific Statussignal [ab Werk]...
  • Seite 179 Proline Promass F 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 832 Elektroniktemperatur zu hoch Umgebungstemperatur reduzieren • Option Leerrohrüberwa- chung Messgrößenstatus [ab Werk] • Option Schleichmengen- unterdrückung Quality Good • Option Zustand Schalt- Quality substatus Non specific ausgang •...
  • Seite 180 Diagnose und Störungsbehebung Proline Promass F 300 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 835 Prozesstemperatur zu niedrig Prozesstemperatur erhöhen • Option Leerrohrüberwa- chung Messgrößenstatus [ab Werk] • Option Schleichmengen- unterdrückung Quality Good • Option Zustand Schalt- Quality substatus Non specific ausgang •...
  • Seite 181 Proline Promass F 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 862 Messrohr nur z.T. gefüllt 1. Prozess auf Gas prüfen – 2. Überwachungsgrenzen prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Non specific Statussignal [ab Werk]...
  • Seite 182 Diagnose und Störungsbehebung Proline Promass F 300 FOUNDATION Fieldbus Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 912 Messstoff inhomogen 1. Prozessbedingungen prüfen • Option Leerrohrüberwa- 2. Systemdruck erhöhen chung Messgrößenstatus [ab Werk] • Option Schleichmengen- unterdrückung Quality Good • Option Zustand Schalt-...

  • Seite 183: Anstehende Diagnoseereignisse

    Proline Promass F 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 948 Schwingungsdämpfung zu hoch Prozessbedingungen prüfen • Option Leerrohrüberwa- chung Messgrößenstatus [ab Werk] • Option Schleichmengen- unterdrückung Quality Good • Option Zustand Schalt- Quality substatus Non specific ausgang •...

  • Seite 184: Diagnosemeldungen Im Diagnostic Trans

    Diagnose und Störungsbehebung Proline Promass F 300 FOUNDATION Fieldbus Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Aktuelle Diagnose Ein Diagnoseereignis ist aufgetreten. Zeigt das aktuell aufgetretene Diagno- Symbol für Diagnoseverhal- seereignis mit seiner Diagnoseinforma- ten, Diagnosecode und tion. Kurztext. ...

  • Seite 185: 12.11 Ereignis-Logbuch

    Proline Promass F 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung 12.11 Ereignis-Logbuch 12.11.1 Ereignis-Logbuch auslesen Eine chronologische Übersicht zu den aufgetretenen Ereignismeldungen bietet das Unter- menü Ereignisliste. Navigationspfad Menü Diagnose → Untermenü Ereignislogbuch → Ereignisliste / ../Ereignisliste I1091 Konfig. geändert I1157 Speicher.Ereig.

  • Seite 186: Übersicht Zu Informationsereignissen

    Diagnose und Störungsbehebung Proline Promass F 300 FOUNDATION Fieldbus 12.11.3 Übersicht zu Informationsereignissen Ein Informationsereignis wird im Gegensatz zum Diagnoseereignis nur im Ereignis-Log- buch angezeigt und nicht in der Diagnoseliste. Informationsereignis Ereignistext I1000 --------(Gerät i.O.) I1079 Sensor getauscht I1089 Gerätestart I1090 Konfiguration rückgesetzt...

  • Seite 187: 12.12 Messgerät Zurücksetzen

    Proline Promass F 300 FOUNDATION Fieldbus Diagnose und Störungsbehebung Informationsereignis Ereignistext I1619 I/O-Modul ersetzt I1621 I/O-Modul ersetzt I1622 Kalibrierung geändert I1624 Alle Summenzähler zurücksetzen I1625 Schreibschutz aktiviert I1626 Schreibschutz deaktiviert I1627 Webserver-Login erfolgreich I1628 Anzeigen-Login erfolgreich I1629 CDI-Login erfolgreich I1631 Webserverzugriff geändert...

  • Seite 188: Service-Reset

    Diagnose und Störungsbehebung Proline Promass F 300 FOUNDATION Fieldbus 12.12.2 Funktionsumfang von Parameter "Service-Reset" Optionen Beschreibung Uninitialized Die Auswahl hat keine Auswirkung auf das Gerät. Auf Auslieferungszustand Die erweiterten FOUNDATION Fieldbus Parameter (FOUNDATION Fieldbus Blöcke, + MIB Schedule-Informationen, Messstellenbezeichnung und Geräteadresse) und die Geräteparameter, für die eine kundenspezifische Voreinstellung bestellt wurde,...

  • Seite 189: 12.14 Firmware-Historie

    Zur Kompatibilität der Firmewareversion mit der Vorgängerversion, den installierten Gerätebeschreibungsdateien und Bedientools: Angaben im Dokument "Herstellerin- formation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Downloads • Folgende Details angeben: • Produktwurzel: z.B. 8F3B Die Produktwurzel ist der erste Teil des Bestellcodes (Order code): Siehe Typen- schild am Gerät.

  • Seite 190: Wartung

    • Die für das Messgerät zulässige maximale Messstofftemperatur beachten . 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie Netilion oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.

  • Seite 191: Reparatur

    • Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.

  • Seite 192: Entsorgung

    Reparatur Proline Promass F 300 FOUNDATION Fieldbus 14.5 Entsorgung Gemäß der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an den Hersteller zurückgeben.

  • Seite 193: Zubehör

    Proline Promass F 300 FOUNDATION Fieldbus Zubehör Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.

  • Seite 194: Zum Messaufnehmer

    Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen.  Bei Verwendung von Öl als Heizmedium: Mit Endress+Hauser Rücksprache halten. Heizmäntel können nicht mit Messaufnehmern kombiniert werden, die eine Berst- scheibe enthalten.

  • Seite 195: Servicespezifisches Zubehör

    15.3 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten mit industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...

  • Seite 196: Technische Daten

    Technische Daten Proline Promass F 300 FOUNDATION Fieldbus Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten und Gasen bestimmt. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen.

  • Seite 197: Eingang

    Proline Promass F 300 FOUNDATION Fieldbus Technische Daten 16.3 Eingang Messgröße Direkte Messgrößen • Massefluss • Dichte • Temperatur Berechnete Messgrößen • Volumenfluss • Normvolumenfluss • Normdichte Messbereich Messbereich für Flüssigkeiten Messbereich-Endwerte  ... min(F) max(F) [mm] [in] [kg/h] [lb/min] ³⁄₈...

  • Seite 198: Eingangssignal

    Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Ver- wendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) •...

  • Seite 199: Ausgang

    Proline Promass F 300 FOUNDATION Fieldbus Technische Daten 16.4 Ausgang Ausgangssignal FOUNDATION Fieldbus FOUNDATION Fieldbus H1, IEC 61158-2, galvanisch getrennt Datenübertragung 31,25 kbit/s Stromaufnahme 10 mA Zulässige Speisespannung 9 … 32 V Busanschluss Mit integriertem Verpolungsschutz Stromausgang 4…20 mA Signalmodus Wahlweise einstellbar: •...
  • Seite 200 Technische Daten Proline Promass F 300 FOUNDATION Fieldbus Maximale Eingangsspan- DC 30 V nung Bürde 0 … 700 Ω Auflösung 0,38 µA Dämpfung Einstellbar: 0 … 999 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte •...
  • Seite 201 Proline Promass F 300 FOUNDATION Fieldbus Technische Daten Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingungsfrequenz 0 • Schwingungsdämpfung 0 • Signalasymmetrie • Erregerstrom 0  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl.

  • Seite 202: Frei Konfigurierbarer Ein-/Ausgang

    Technische Daten Proline Promass F 300 FOUNDATION Fieldbus Maximale Schaltleistung • DC 30 V, 0,1 A (passiv) • AC 30 V, 0,5 A Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert • Massefluss • Volumenfluss • Normvolumenfluss • Dichte •...

  • Seite 203: Vor-Ort-Anzeige

    Proline Promass F 300 FOUNDATION Fieldbus Technische Daten Impuls-/Frequenz-/Schaltausgang Impulsausgang Fehlerverhalten Wählbar: • Aktueller Wert • Keine Impulse Frequenzausgang Fehlerverhalten Wählbar: • Aktueller Wert • 0 Hz • Definierbarer Wert zwischen: 2 … 12 500 Hz Schaltausgang Fehlerverhalten Wählbar: • Aktueller Status •...
  • Seite 204 Technische Daten Proline Promass F 300 FOUNDATION Fieldbus Schleichmengenunterdrü- Die Schaltpunkte für die Schleichmengenunterdrückung sind frei wählbar. ckung Galvanische Trennung Die Ausgänge sind galvanisch getrennt: • von der Spannungsversorgung • zueinander • gegen Anschluss Potentialausgleich (PE) Protokollspezifische Daten Hersteller-ID 0x452B48 (hex)

  • Seite 205: Energieversorgung

    Proline Promass F 300 FOUNDATION Fieldbus Technische Daten 16.5 Energieversorgung Klemmenbelegung →  35 Verfügbare Gerätestecker →  35 Verfügbare Gerätestecker →  35 Versorgungsspannung Bestellmerkmal Klemmenspannung Frequenzbereich "Energieversorgung" Option D DC 24 V ±20% – Option E AC 100 … 240 V –15…+10%...

  • Seite 206: Leistungsmerkmale

    Technische Daten Proline Promass F 300 FOUNDATION Fieldbus Kabeleinführungen • Kabelverschraubung: M20 × 1,5 mit Kabel ⌀ 6 … 12 mm (0,24 … 0,47 in) • Gewinde für Kabeleinführung: • NPT ½" • G ½" • M20 • Gerätestecker für digitale Kommunikation: M12 Kabelspezifikation →...

  • Seite 207: Nullpunktstabilität

    Proline Promass F 300 FOUNDATION Fieldbus Technische Daten Dichte (Flüssigkeiten) Unter Referenzbedin- Standarddichte-Kalib- Wide-Range- Erweiterte Dichtekalibrie- 3) 4) gungen rierung Dichtespezifika- rung 1) 2) tion [g/cm³] [g/cm³] [g/cm³] [g/cm³] ±0,0005 ±0,0005 ±0,001 ±0,0005 Gültiger Bereich für Sonderdichtekalibrierung: 0 … 2 g/cm³, +5 … +80 °C (+41 … +176 °F) Bestellmerkmal "Anwendungspaket", Option EE "Sonderdichte"...
  • Seite 208 Technische Daten Proline Promass F 300 FOUNDATION Fieldbus HINWEIS Im Feld ist eine Nullpunktbestätigung und eine Nullpunktjustierung, wegen der Ver- dampfung der kryogenen Flüssigkeit schwer durchzuführen. ‣ Grundsätzlich soll der werkseingestellte Nullpunkt nicht verändert werden. Soll eine Nullpunktjustierung durchgeführt werden, muss sichergestellt sein, dass sich der Mess- stoff in der Flüssigphase befindet.

  • Seite 209: Grund-Wiederholbarkeit

    Proline Promass F 300 FOUNDATION Fieldbus Technische Daten Genauigkeit Max. ±50 ppm v.M. (über den kompletten Umgebungstemperaturbereich) Wiederholbarkeit v.M. = vom Messwert; 1 g/cm = 1 kg/l; T = Messstofftemperatur Grund-Wiederholbarkeit Berechnungsgrundlagen →  211 Masse- und Volumenfluss (Flüssigkeiten) ±0,025 % v.M. (PremiumCal) ±0,05 % v.M.
  • Seite 210 Technische Daten Proline Promass F 300 FOUNDATION Fieldbus Wide-Range-Dichtespezifikation (Sonderdichtekalibrierung) Befindet sich die Prozesstemperatur außerhalb des gültigen Bereiches (→  206) beträgt die Messabweichung ±0,00005 g/cm /°C (±0,000025 g/cm /°F) Erweiterte Dichtespezifikation Befindet sich die Prozesstemperatur außerhalb des gültigen Bereiches (→  206) beträgt die Messabweichung ±0,000025 g/cm...

  • Seite 211: Beispiel Maximale Messabweichung

    Proline Promass F 300 FOUNDATION Fieldbus Technische Daten [% v.M./bar] [% v.M./psi] [mm] [in] –0,009 –0,0006 –0,009 –0,0006 Berechnungsgrundlagen v.M. = vom Messwert, v.E. = vom Endwert BaseAccu = Grundgenauigkeit in % v.M., BaseRepeat = Grund-Wiederholbarkeit in % v.M. MeasValue = Messwert; ZeroPoint = Nullpunktstabilität Berechnung der maximalen Messabweichung in Abhängigkeit von der Durchflussrate...

  • Seite 212: Umgebung

    4 … 95 % geeignet. Betriebshöhe Gemäß EN 61010-1 • ≤ 2 000 m (6 562 ft) • > 2 000 m (6 562 ft) mit zusätzlichen Überspannungsschutz (z.B. Endress+Hauser HAW Series) Schutzart Messumformer • IP66/67, Type 4X enclosure, geeignet für Verschmutzungsgrad 4 •...

  • Seite 213: Prozess

    Proline Promass F 300 FOUNDATION Fieldbus Technische Daten Optionen • Öl- und fettfreie Ausführung für mediumberührende Teile, ohne Erklärung Bestellmerkmal "Dienstleistung", Option HA • Öl- und fettfreie Ausführung für mediumberührende Teile nach IEC/TR 60877-2.0 und BOC 50000810-4, mit Erklärung Bestellmerkmal "Dienstleistung", Option HB Mechanische Belastung Messumformergehäuse:...
  • Seite 214 Technische Daten Proline Promass F 300 FOUNDATION Fieldbus Sollte es zu einem Ausfall eines Messrohrs kommen, steigt der Druck im Messaufnehmer- gehäuse entsprechend dem Betriebsdruck an. Wenn der Betreiber entscheidet, dass der Berstdruck des Messaufnehmergehäuses keine ausreichende Sicherheit bietet, kann das Messgerät mit einer Berstscheibe ausgestattet werden.

  • Seite 215: 16.10 Konstruktiver Aufbau

    Proline Promass F 300 FOUNDATION Fieldbus Technische Daten Berstdruck Messaufnehmergehäuse [mm] [in] [bar] [psi] 1 080 Angaben zu den Abmessungen: Dokument "Technische Information", Kapitel "Kon- struktiver Aufbau" Berstscheibe Um die Sicherheit zu erhöhen, kann eine Geräteausführung mit Berstscheibe mit einem Auslösedruck von 10 …...
  • Seite 216 Technische Daten Proline Promass F 300 FOUNDATION Fieldbus Abweichende Werte aufgrund anderer Messumformerausführungen: • Messumformerausführung für den Ex-Bereich (Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet"; Ex d): +2 kg (+4,4 lbs) • Messumformerausführung aus Guss, rostfrei (Bestellmerkmal "Gehäuse", Option L "Guss, rostfrei"): +6 kg (+13 lbs) •...

  • Seite 217: Gehäuse Messaufnehmer

    Proline Promass F 300 FOUNDATION Fieldbus Technische Daten Kabeleinführungen/-verschraubungen Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" Die verschiedenen Kabeleinführungen sind für den explosionsgefährdeten und nicht explosionsgefährdeten Bereich geeignet. Kabeleinführung/-verschraubung Werkstoff Non-Ex: Kunststoff Verschraubung M20 × 1,5 Z2, D2, Ex d/de: Messing mit Kunststoff Adapter für Kabeleinführung mit Innengewinde G ½"...
  • Seite 218 Technische Daten Proline Promass F 300 FOUNDATION Fieldbus Bestellmerkmal "Messrohr Mat., Oberfläche Werkstoff mediumberührt" Option HA, SA, SD, TH • Säure- und laugenbeständige Außenoberfläche • Rostfreier Stahl, 1.4301 (304)  Bei Bestellmerkmal "Sensoroption", Option CC "316L Sensorgehäuse": Rostfreier Stahl, 1.4404...

  • Seite 219: Oberflächenrauheit

    Proline Promass F 300 FOUNDATION Fieldbus Technische Daten Prozessanschlüsse • Festflanschanschlüsse: • EN 1092-1 (DIN 2501) Flansch • EN 1092-1 (DIN 2512N) Flansch • Namur-Einbaulängen gemäß NE 132 • ASME B16.5 Flansch • JIS B2220 Flansch • DIN 11864-2 Form A Flansch, DIN 11866 Reihe A, Bundflansch •...
  • Seite 220 Technische Daten Proline Promass F 300 FOUNDATION Fieldbus Vor-Ort-Bedienung Via Anzeigemodul Ausstattung: • Bestellmerkmal "Anzeige; Bedienung", Option F "4-zeilige, beleuchtete, grafische Anzeige; Touch Control" • Bestellmerkmal "Anzeige; Bedienung", Option G "4-zeilige, beleuchtete, grafische Anzeige; Touch Control + WLAN" Informationen zur WLAN-Schnittstelle →  68 A0026785 ...

  • Seite 221: Kabeleinführung

    Proline Promass F 300 FOUNDATION Fieldbus Technische Daten A0026786  35 Bedienung via abgesetztem Anzeige- und Bedienmodul DKX001 Anzeige- und Bedienelemente Die Anzeige- und Bedienelemente entsprechen dem des Anzeigemoduls →  220. Gehäusewerkstoff Der Gehäusewerkstoff des Anzeige- und Bedienmoduls DKX001 ist abhängig von der Aus- wahl des Werkstoffs des Messumformergehäuses.

  • Seite 222: Webserver

    Technische Daten Proline Promass F 300 FOUNDATION Fieldbus Unterstützte Bedien- Bediengerät Schnittstelle Weitere Informationen tools Webbrowser Notebook, PC oder Tab- • Serviceschnittstelle Sonderdokumentation zum let mit Webbrowser CDI-RJ45 Gerät →  230 • WLAN-Schnittstelle DeviceCare SFE100 Notebook, PC oder Tab- •...

  • Seite 223: Historom Datenmanagement

    Proline Promass F 300 FOUNDATION Fieldbus Technische Daten • Flashen der Firmware-Version für z. B. Upgrade der Geräte-Firmware • Download Treiber für Systemintegration • Darstellung von bis zu 1000 gespeicherten Messwerten (Nur verfügbar mit dem Anwen- dungspaket Extended HistoROM →  227) HistoROM Das Messgerät verfügt über ein HistoROM Datenmanagement.

  • Seite 224: 16.12 Zertifikate Und Zulassungen

    Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätser- klärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung der CE- Kennzeichnung. UKCA-Kennzeichnung Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren UK-Rechtsverordnun- gen (Statutory Instruments).
  • Seite 225 • Mit der Kennzeichnung a) PED/G1/x (x = Kategorie) oder b) PESR/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforderungen" a) des Anhangs I der Druckgeräterichtlinie 2014/68/EU oder b) des Schedule 2 der Statutory Instruments 2016 no. 1105.
  • Seite 226 Technische Daten Proline Promass F 300 FOUNDATION Fieldbus Tests und Zeugnisse • ISO 23277 ZG2x (PT)+ISO 10675-1 ZG1 (RT) Messrohr (PT) + Prozessanschluss (RT) Schweissnaht, Prüfbericht • Eindring+Röntgenprüf. ASME B31.3 NFS(RT) Messrohr (PT) + Prozessanschluss (RT) Schweissnaht, Prüfbericht • Eindring+Röntgenprüf.ASME VIII Div.1(RT) Messrohr (PT) + Prozessanschluss (RT) Schweissnaht, Prüfbericht...

  • Seite 227: 16.13 Anwendungspakete

    Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
  • Seite 228 Technische Daten Proline Promass F 300 FOUNDATION Fieldbus Heartbeat Verification Erfüllt die Anforderung an die rückführbare Verifizierung nach DIN ISO 9001:2008 Kapitel 7.6 a) "Lenkung von Überwachungs- und Messmitteln". • Funktionsprüfung im eingebauten Zustand ohne Prozessunterbrechung. • Rückverfolgbare Verifizierungsergebnisse auf Anforderung, inklusive Bericht.

  • Seite 229: 16.14 Zubehör

    Überblick zum bestellbaren Zubehör →  193 16.15 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...

  • Seite 230: Sicherheitshinweise

    Technische Daten Proline Promass F 300 FOUNDATION Fieldbus Technische Information Messgerät Dokumentationscode Promass F 300 TI01221D Beschreibung Geräteparameter Dokumentationscode FOUNDA- PROFINET TION Field- PROFIBUS PROFIBUS Modbus mit Ether- Messgerät HART RS485 EtherNet/IP PROFINET net-APL Promass 300 GP01057D GP01094D GP01058D GP01134D...
  • Seite 231 Proline Promass F 300 FOUNDATION Fieldbus Technische Daten Inhalt Dokumentationscode Funkzulassungen für WLAN-Schnittstelle für Anzeigemodul A309/A310 SD01793D Webserver SD01665D Heartbeat Technology SD01696D Konzentrationsmessung SD01706D Petroleum – Einbauanleitung Inhalt Bemerkung Einbauanleitung für Ersatzteilsets und Zubehör • Übersicht aller verfügbaren Ersatzteilsets über Device Viewer aufrufen →...

  • Seite 232: Stichwortverzeichnis
