Proline Promass F 300
Endress+Hauser
1
2
1 Abgesetztes Anzeige- und Bedienmodul DKX001
2 Verbindungskabel
3 Messgerät

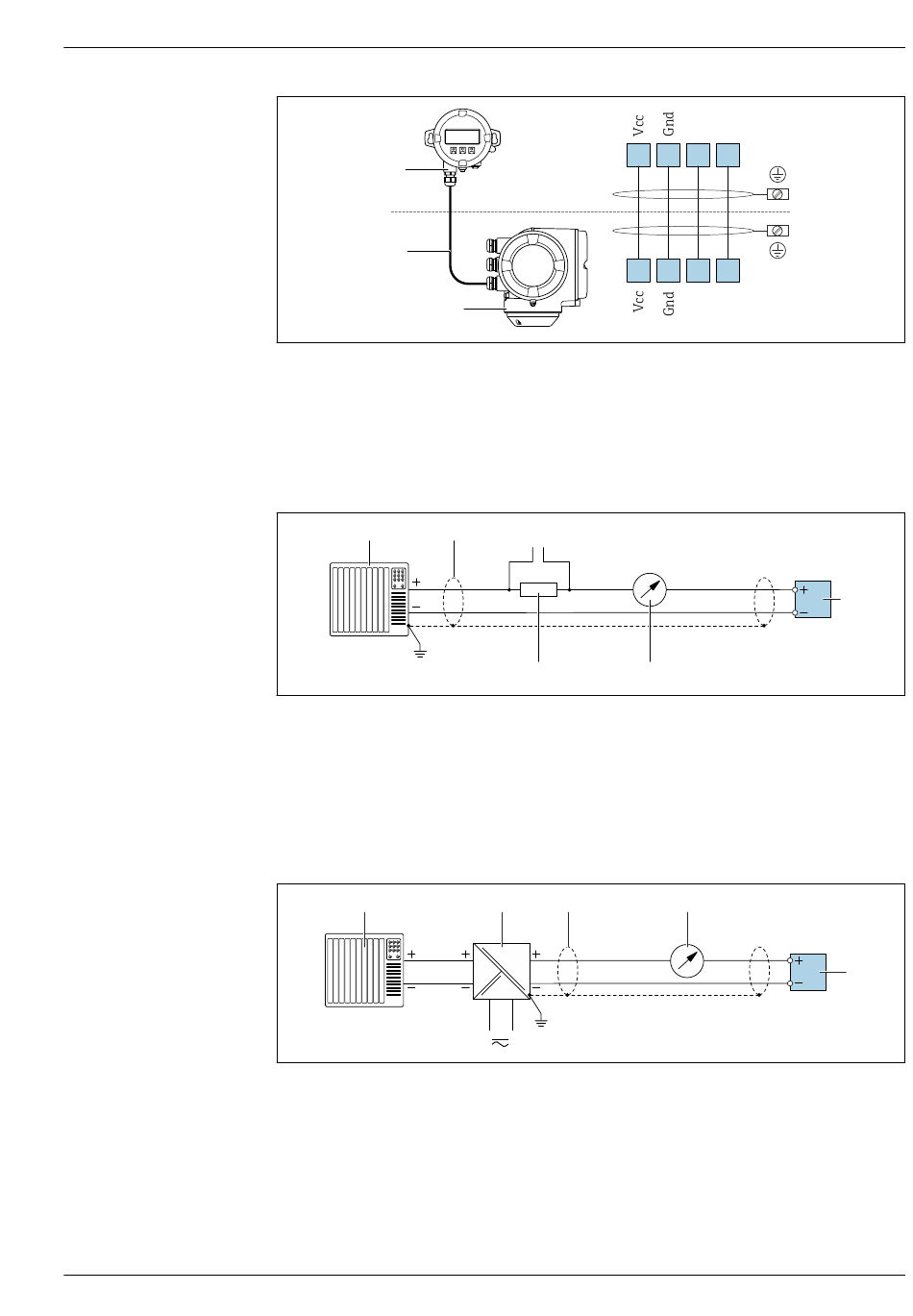

Anschlussbeispiele

Stromausgang 4...20 mA HART
1
 2 Anschlussbeispiel für Stromausgang 4...20 mA HART (aktiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabel-
spezifikation beachten →  35
3 Anschluss für HART-Bediengeräte →  92
4 Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten →  14
5 Analoges Anzeigeinstrument: Maximale Bürde beachten →  14
6 Messumformer
1
 3 Anschlussbeispiel für Stromausgang 4...20 mA HART (passiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Spannungsversorgung
3 Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabel-
spezifikation beachten →  35
4 Analoges Anzeigeinstrument: Maximale Bürde beachten →  14
5 Messumformer
3
2 3
4
2 3
A B
81 82 83 84
81 82 83 84
A B
4...20 mA
5
4
4...20 mA
A0027518
6
A0029055
5
A0028762
