• IFOV (Instantaneous Field of View) ist das kleinste Detail innerhalb des FOV, das in einer bestimmten Entfernung
(in Rad-Einheiten) erkannt oder gesehen werden kann. Die Formel zur Berechnung lautet: IFOV = (Pixelgröße) /
(Objektivbrennweite).
• D:S theoretisch (= 1 / IFOV theoretisch) ist die berechnete Punktgröße, die auf der Pixelgröße des Detektorarrays
der Wärmebildkamera und der Objektivbrennweite basiert.

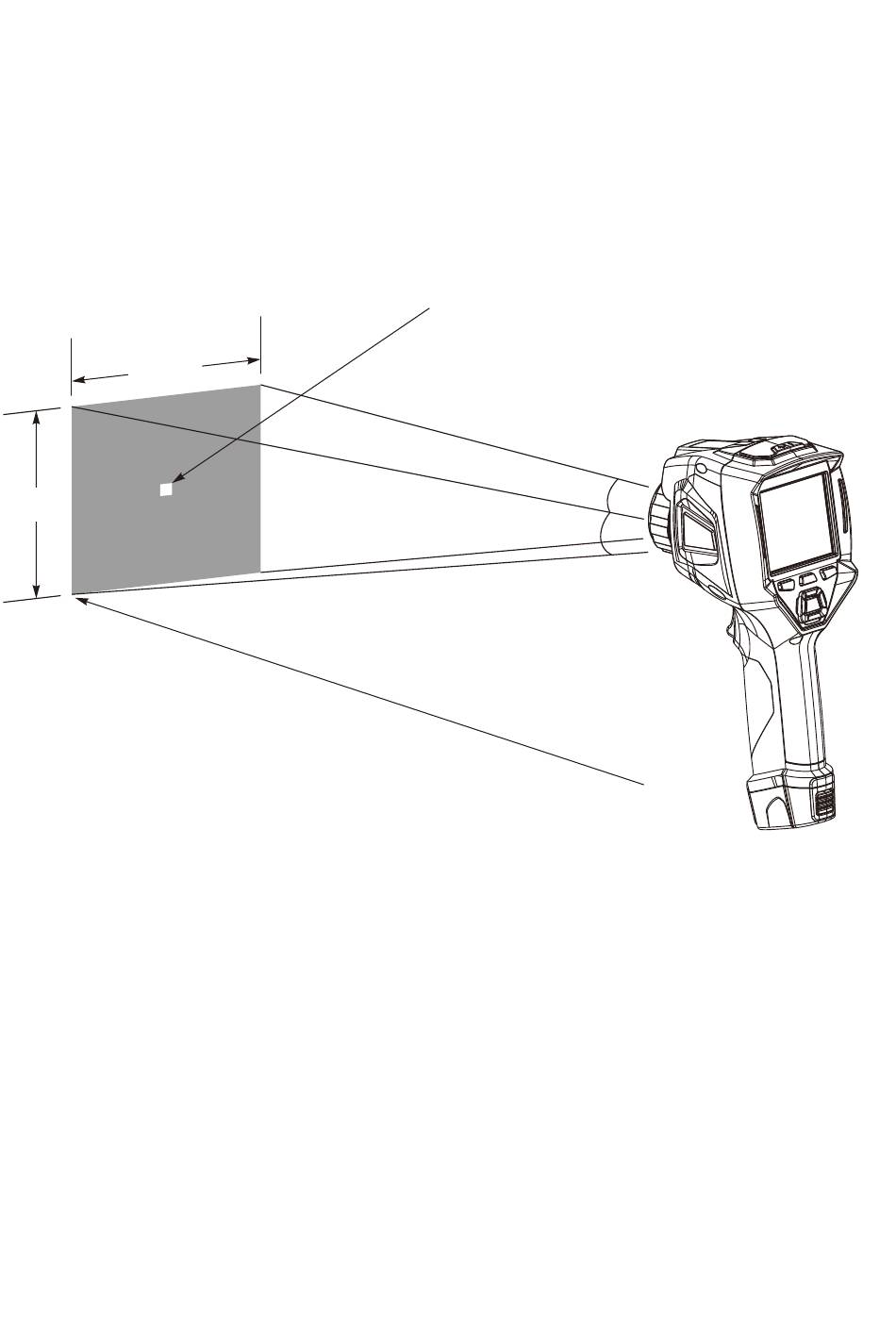

Wenn die Wärmebildkamera ein 22 mm-Objektiv verwendet und eine Pixelgröße von 17 μm, ein horizontales FOV
von 17 ° und ein vertikales FOV von 12,7 ° hat, beträgt der IFOV-Wert 0,77 mrad (17 μm / 22 mm) und das D:S
theoretisch 1298:1 (1 / theoretischer IFOV).
3 8 4 m
2 8 8 m
• Das D:S-Maß (= 1 / IFOV-Maß) ist die Punktgröße, die für eine genaue Temperaturmessung benötigt wird.
• Typischerweise ist das gemessene D:S 2 bis 3 Mal kleiner als das theoretische D:S, was bedeutet, dass der
Temperaturmessbereich des Messobjekts 2 bis 3 Mal größer sein muss als der, der durch das berechnete
theoretische D:S bestimmt wird.
Hinweis: IFOV stellt theoretisch die kleinsten Objekte dar, die die Wärmebildkamera erkennen oder sehen kann.
Das IFOV-Maß stellt das kleinste Objekt dar, von dem aus eine genaue Temperatur von der Wärmebildkamera
gemessen werden kann.
f) Fokus
• Um den Fokus einzustellen, drehen Sie das IR-Objektiv im oder gegen den Uhrzeigersinn.
• Wenn das Ziel fokussiert wird, wird ein schärferes Bild angezeigt.
• Wenn sich das Ziel außerhalb des Fokus bewegt, wird das Wärmebild unscharf.
Punktgröße = 100,00 cm x 100,00 cm
(Basierend auf IFOV theoretisch)
1 2 9 8 m
17°
12.7°
