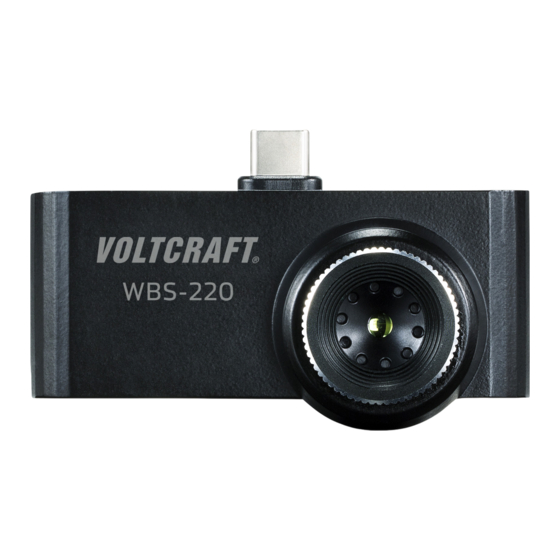

- Seite 1 App-Bedienungsanleitung Voltcraft WBS-220 Bestell-Nr. 2104425...
-
Seite 2: Inhaltsverzeichnis
Inhalt Einführung Allgemeine Hinweise Wichtige Informationen Impressum Anforderungen Netzwerkverbindung Installation Bedienung Funktionserklärung Home Files Settings Information Stiftsymbol Netzwerksymbol Mülltonnensymbol Informationssymbol Point Line Area Wärmebilder am Smartphone aufrufen Wärmebild-App beenden... -
Seite 3: Einführung
Kombination mit einem Smartphone mit Android-basiertem Betriebssystem die Bildbetrachtung, die Analyse und Bearbeitung der radiometrischen Wärmebilddaten, welche mit der Wärmebildkamera WBS-220 aufgezeichnet werden. Zum Anschluss der Kamera muss ein USB-C- Anschluss zur Verfügung stehen. Ebenso muss das Smartphone den USB-OTG-Standard unterstützen. -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Wichtige Informationen Schenken Sie Informationen in einem blaufarbenen Rahmen besondere Aufmerksamkeit. Der blaue Rahmen gibt Tipps zur Verwendung und zu Produktbesonderheiten. -
Seite 5: Impressum
Impressum Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich der Übersetzung sind vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung oder die Erfassung in elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, ist verboten. -
Seite 6: Anforderungen
Anforderungen Netzwerkverbindung ■ Smartphone mit USB-C-Anschluss und USB-OTG-Standard ■ Betriebssystem Android 5.0 oder neuer... -
Seite 7: Installation
Installation App installieren Achten Sie vor einer Neuinstallation von Apps darauf, dass Ihr Smartphone stets auf dem neuesten Softwarestand ist. Öffnen Sie am Smartphone die Play Store App. Loggen Sie sich ggf. mit ihrem persönlichen Zugangsdaten im Play Store ein. Geben Sie in die obere Suchleiste den Namen der erforderlichen App ein. -
Seite 8: Bedienung
Bedienung Die Bedienung der App ist selbsterklärend und menügeführt. In der nachfolgenden Skizze wird Ihnen ein Überblick über die Bedienfelder aufgezeigt. 9 10... - Seite 9 1. Systemmenü 2. Temperaturanzeige für Marker S = Spot (Mittelpunkt) H = Hot (Wärmster Punkt) C = Cold (Kältester Punkt) 3. Roter Marker für wärmsten Punkt 4. Weißer Marker für Mittelpunkt 5. Infrarot-Bild 6. Aufnahmemodus Photo = Einzelbildaufnahme Video = Videoaufzeichnung 7.
-
Seite 10: Funktionserklärung
Funktionserklärung Die Programmoberfläche ist in verschiedene Untermenü-Bereiche eingeteilt. Systemmenü (1) -
Seite 11: Home
Home Kehrt in die Hauptanzeige zurück Files Datei-Liste für Fotos und Videos... -
Seite 12: Settings
Settings Grundeinstellung der Temperatureinheit, Display-Einstellungen, Speicherpfad und Report-Informationen. -
Seite 13: Information
Information Versionsanzeige... - Seite 14 Bildmenü (7)
-
Seite 15: Stiftsymbol
Stiftsymbol Die Bilder können Nachbearbeitet werden. Es kann nachträglich die Farbpalette geändert oder zusätzliche Messmarker eingefügt werden. Ebenso ist eine Speicherfunktion für die bearbeiteten Bilder vorhanden. - Seite 16 Radiometrische Daten Die Wärmebildkamera speichert für jeden Bildpunkt den zugehörigen radiometrischen Temperaturwert ab. Dies ermöglicht die spätere genaue Analyse der Bilddaten.
-
Seite 17: Netzwerksymbol
Netzwerksymbol Hier können die aufgezeichneten Daten über gängige Social-Media-Kanäle geteilt oder per Mail versendet werden. Ebenso ist ein pdf- Export im internen Speicher möglich. -
Seite 18: Mülltonnensymbol
Mülltonnensymbol Das aktuelle Bild kann bei Bedarf gelöscht werden. YES = löschen, NO = nicht löschen. -
Seite 19: Informationssymbol
Informationssymbol Es können Dateiinformationen angezeigt werden (Name, Dateigröße, Bilddatum). - Seite 20 Messmenü (9)
-
Seite 21: Point
Point Ein einzelner Messpunkt kann frei im Bild gesetzt werden. Line Eine Linie kann im Bild gezogen werden. Entlang dieser Linie wird der kälteste und wärmste Temperaturpunkt angezeigt. Area Eine Fläche kann im Bild markiert werden. Innerhalb dieser Fläche wird der kälteste und wärmste Temperaturpunkt angezeigt. -
Seite 22: Menü Für Farbpaletten
Menü für Farbpaletten (10) Hier können 9 verschiedene Farbpaletten für die Darstellung der Wärmebilder eingestellt werden. - Seite 23 Markermenü (13) Auto Center Spot = Marker für Bildmittelpunkt Auto Hot Spot = Automatischer Marker zeigt den wärmsten Messpunkt Auto Cold Spot = Automatischer Marker zeigt den kältesten Messpunkt...
-
Seite 24: Wärmebilder Am Smartphone Aufrufen
Wärmebilder am Smartphone aufrufen Die Wärmebilder und Videos können innerhalb der App aufgerufen werden. Sie können auch über die Standard-App des Smartphones „Galerie” auf die Video- und Bilddaten zugreifen. Das Speicherverzeichnis kann in der „Smart Thermview” App eingestellt werden. Wärmebild-App beenden Um die App zu beenden, klicken Sie auf den Home-Button ihres Smartphones.
