Einbau der Beschlagteile am Stulpflügel

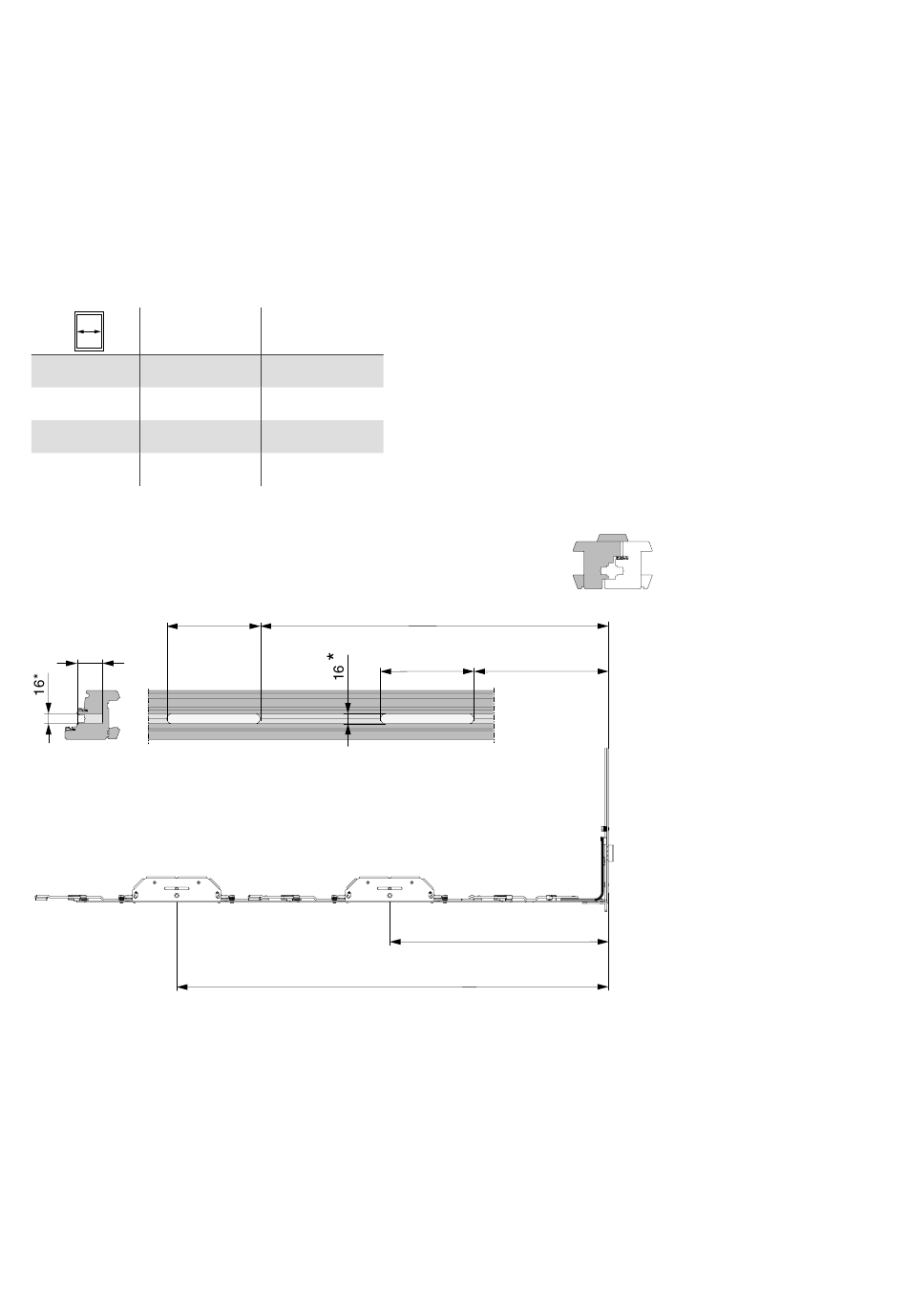

Fräsbild Stulpflügel
X1 / X2
600 - 960
279,5
961 - 1060
279,5 / 633,5
1061 - 1210
279,5 / 773,5
1211 - 1310
279,5 / 868,5
42
*Fräsung mit Fräser Ø 16 mindestens 42 mm im Flügel (Beschlagnutmitte).
18
Y1 / Y2
360
360 / 710
360 / 850
360 / 945
153
Y2
X2
153
X1
Y1
