Einbau des Ecklagers PVC

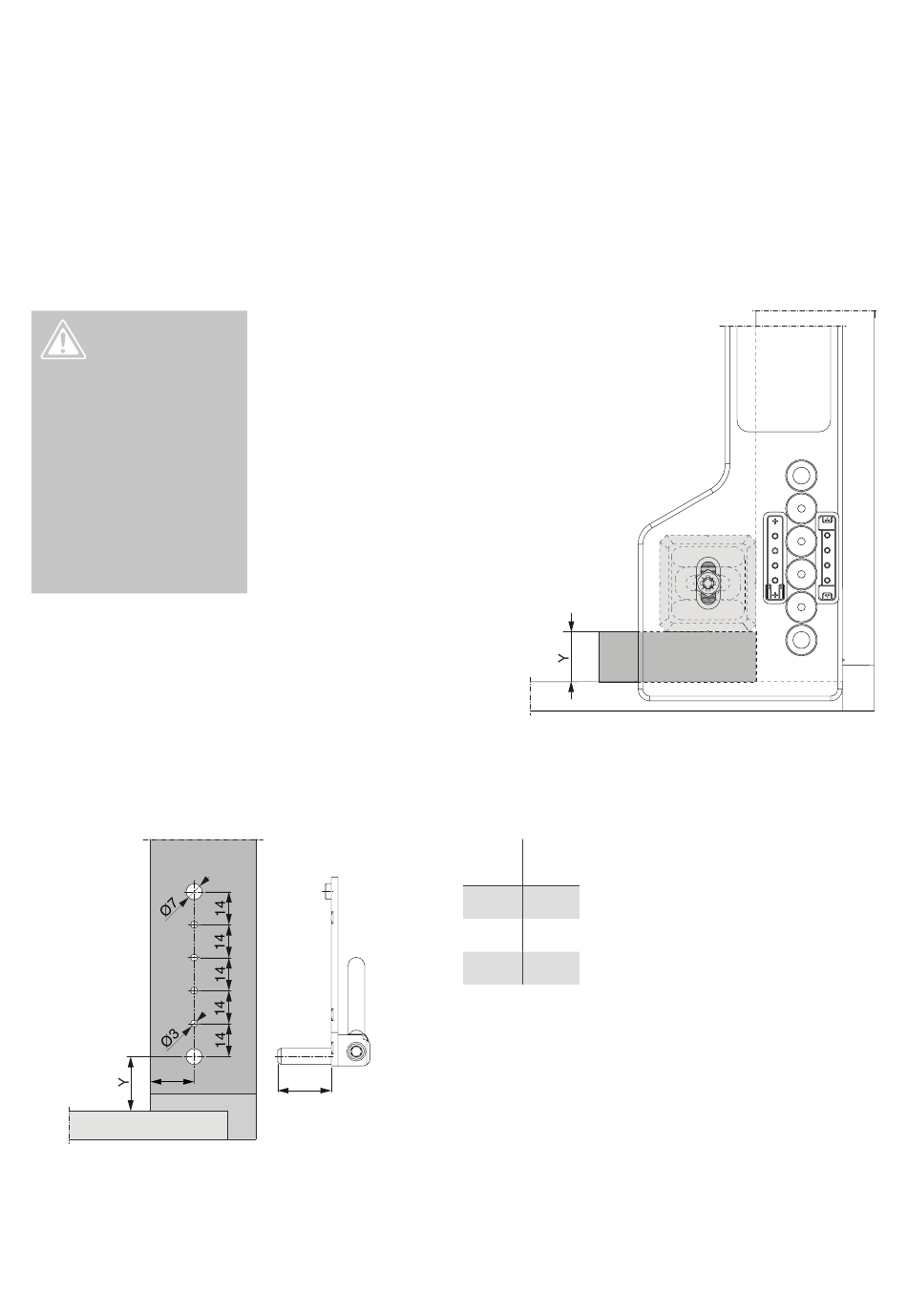

Bohrung mit Lehre 21694
ACHTUNG!
Für eine richtige Positi-
onierung der Bohrlehre
muss zwischen Anschlag-
klotz der Lehre und Bo-
denschwelle (ohne Ab-
deckprofil) eine Beilage
von Y mm verwendet
werden (siehe Tabelle).
Bohrbild 7,5L
X
22
Y = 17 mm (bei VEKA)
Y = 23 mm (bei GKG COMBI PLAN 0.0, Rehau, Inoutic)
Y = 26 mm (bei Profine)
23
X
18Ü 17,5
20Ü 19,5
22Ü 21,5
Y = 13,5 mm (bei VEKA)
Y = 19 mm (bei GKG, Rehau, Inoutic)
Y = 21,5 mm (bei Profine)
