Einbau des Ecklagerbandes MULTI MAMMUT
Bohrung mit Lehre 228043
ACHTUNG!
Für eine richtige Positi-
onierung der Bohrlehre
muss sich der Bohrkör-
per
in der Position
2
befinden!
ACHTUNG!
Bohrlehre unten am Auf-
dopplungsprofil anlegen!

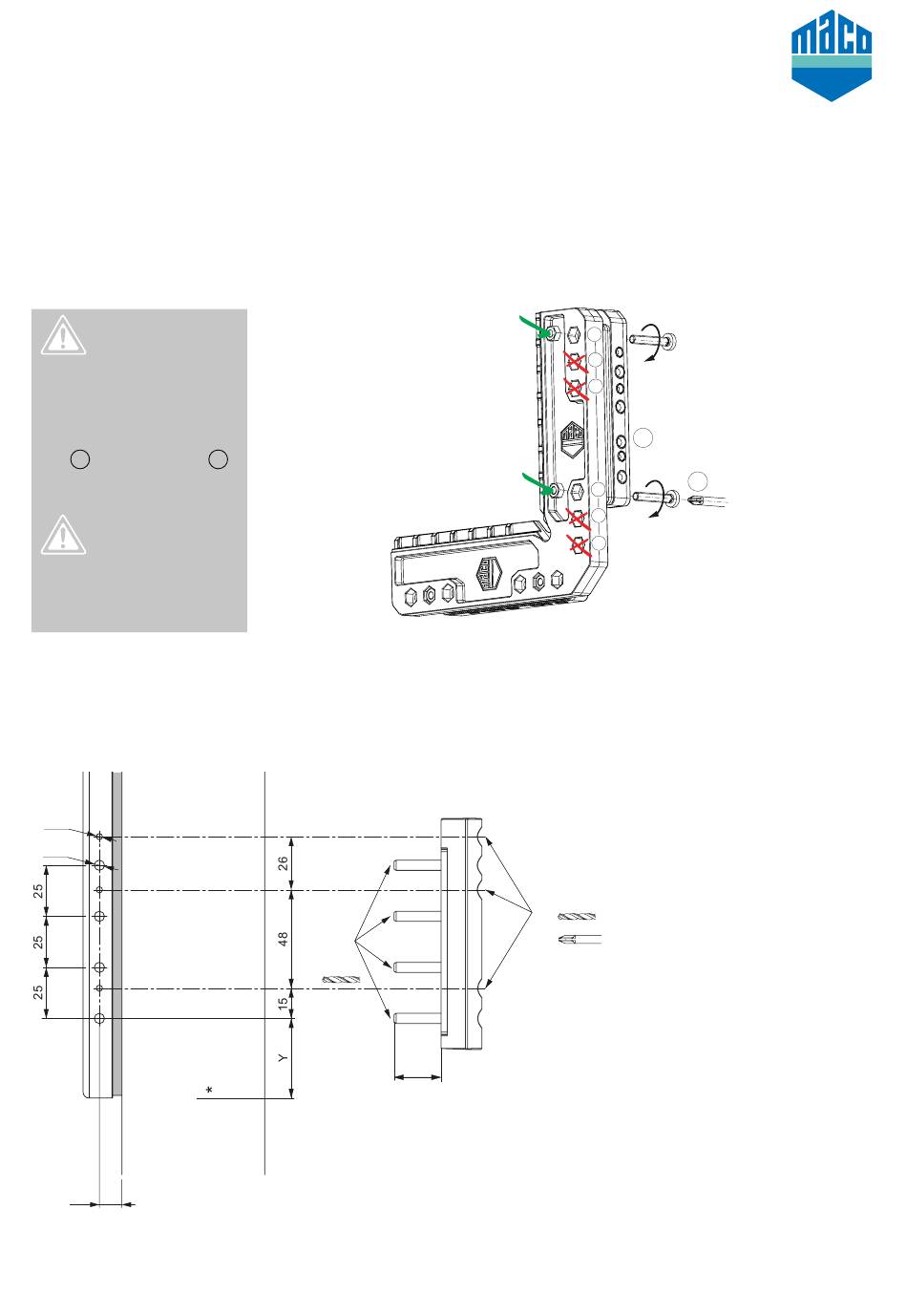

Bohrbild
Ø 3
Ø 5
11
b
1.
Ø 5
Ø 3
1.
2.
23
Y = 22 mm (bei GKG, Rehau, Inoutic)
Y = 23 mm (bei VEKA)
Y = 24,5 mm (bei Profine)
* = Beschlagnut Oberkante (Aufdopplungsprofil)
a
b
c
2
1
a
b
c
25
