1 Premessa
Simboli utilizzati
► Sequenza operativa
> Reazione, risultato
→ Riferimento
Nota importante: In caso di inosservanza possono verificarsi malfunzionamenti o anomalie.
Informazioni; Nota integrativa.

2 Indicazioni di sicurezza

Il montaggio, il collegamento elettrico, la messa in funzione, l'uso e la manutenzione del prodotto devono essere
effettuati solo da personale qualificato, autorizzato dal gestore dell'impianto.
3

Uso conforme

I sensori a ultrasuoni rilevano oggetti di diversi materiali, senza contatto. A seconda del sensore selezionato, gli oggetti
rilevati vengono segnalati tramite uscite di commutazione oppure viene trasmessa la loro distanza mediante un
segnale analogico proporzionale.

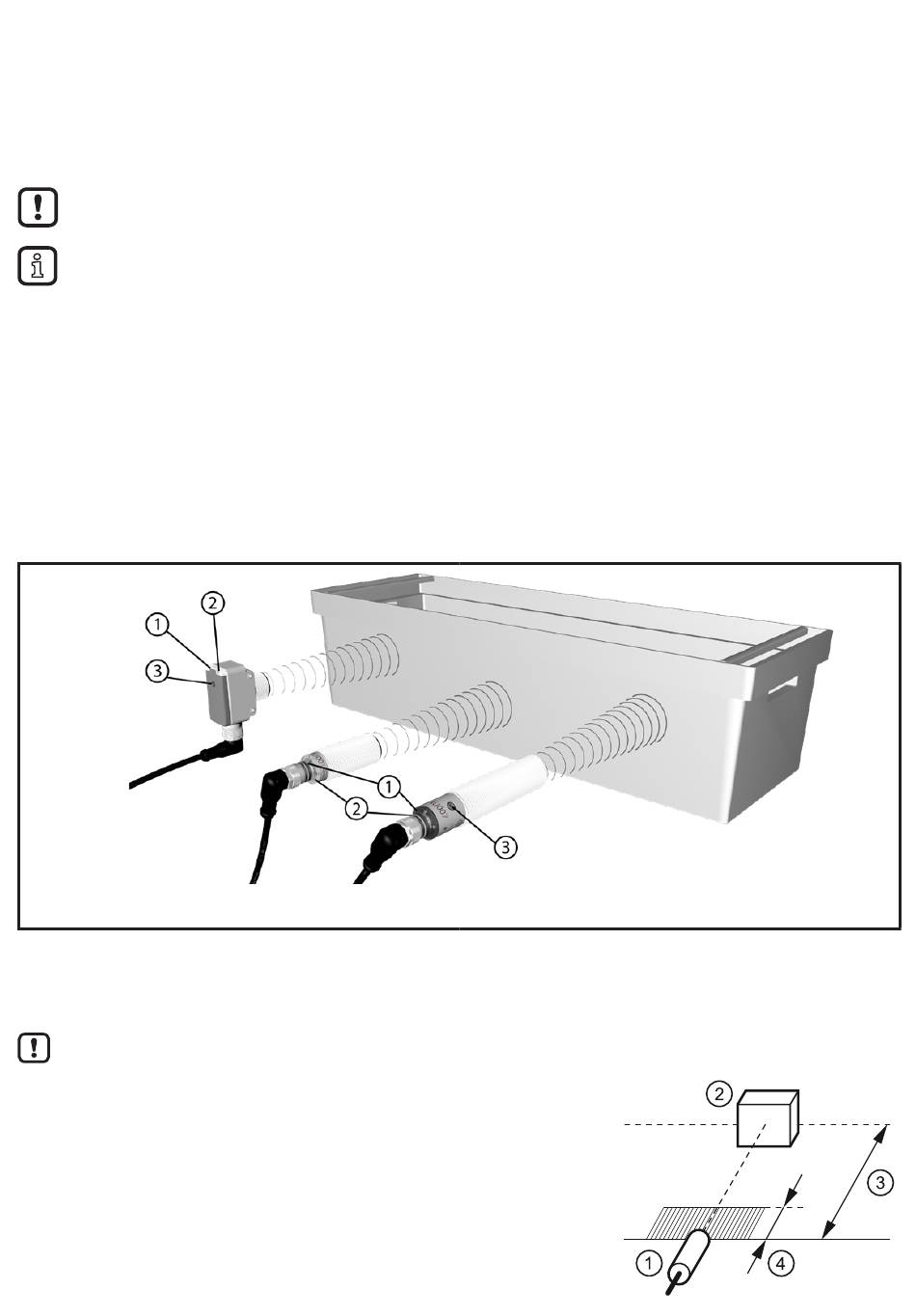

4 Montaggio
1: LED di stato P1 (giallo)
2: LED eco (verde)
► Posizionare l'oggetto.
► Orientare il sensore a ultrasuoni sull'oggetto o sullo sfondo, quindi fissarlo con un supporto di montaggio.
> L'oggetto o sfondo viene rilevato quando il LED eco (verde) si illumina.
Le superfici fonoassorbenti hanno un effetto negativo su una funzione di sicurezza.
Durante il montaggio del dispositivo è necessario tener conto della zona morta corrispondente!.
1: sensore
2: target
3: distanza di commutazione
4: zona cieca
28
3: Pulsante di regolazione
