4.2 CURSORES DE AR

Selecção de cursores de ar
Consulte a ficha de dados individual 07900-00863 para saber quais são os componentes do conjunto da ponteira.
CURSOR
Se não estiver instalado correctamente, o cursor não permite o carregamento e a inserção dos fechos.
Apesar do cursor estar instalado correctamente quando a ferramenta for fornecida, recomendamos que verifique a

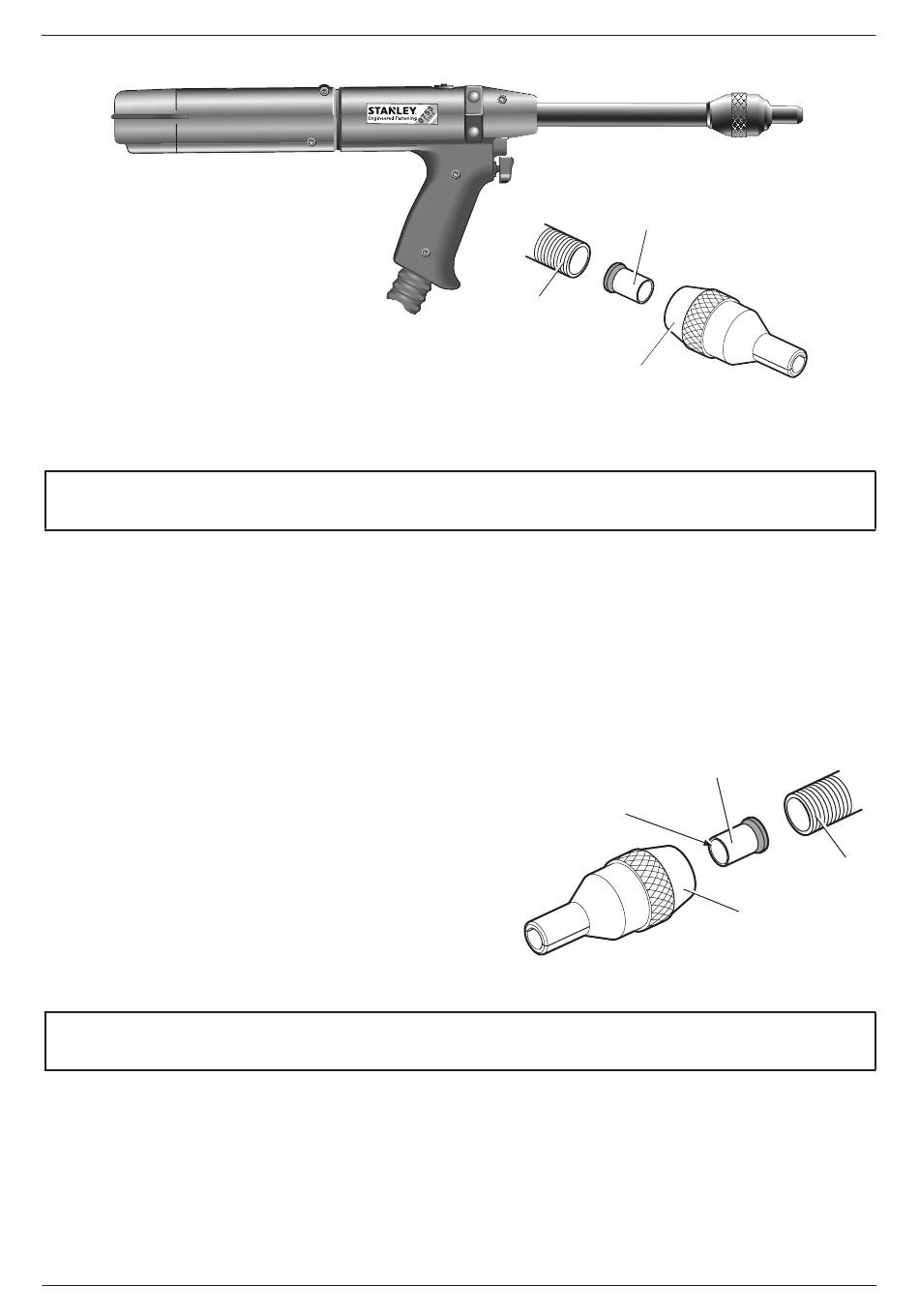

orientação antes de instalar a ponteira. A ponta do cursor, ligeiramente côncava, deve apontar para a parte dianteira da
ferramenta, como indicado na ilustração.
Para inverter a orientação do cursor, siga estes passos:
Deve ter muito cuidado quando efectuar o procedimento que se segue. Deve ter cuidado para evitar o tubo e o mandril
saliente.
• Retire o conjunto da ponteira, caso haja um.
• Insira um mandril vazio por completo dentro da
ferramenta.
• Feche os mordentes traseiros 32, ligando o interruptor do
mordente traseiro (itens 18 e 19).
• Pouco depois, o cursor fica saliente em relação ao tubo.
• Abra os mordentes traseiros 32, desligando o interruptor
do mordente traseiro (itens 18 e 19), isto irá libertar o
mandril.
• Retire o cursor do mandril e insira o cursor no tubo.

4.3 CARREGAR E VOLTAR A CARREGAR A FERRAMENTA

O procedimento do carregamento da ferramenta e a instalação da ponteira é integral.
Se encomendar uma ferramenta ou um sistema completo, em situações normais recebe todas as ponteiras necessárias para
a fixação do fecho.
Se tiver recebido um mordente de ponteira, mandris e molas accionadas pelo mandril, efectue o carregamento da
ferramenta e a instalação da ponteira conforme indicado abaixo.
Os números de item em negrito dizem respeito à montagem geral e à lista de peças da ferramenta 07536-02200 nas
páginas 317-318.
