- Seite 1 AS-12PC M4 | M5 | M6 | M8 | M10 | M12 M4 | M5 | M6 | M8...
- Seite 12 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Sicherheitshinweise und -prinzipien Beschreibung des Pneumatisch Blindnietmuttern-Setzgeräts 2.1 Grundabmessungen 2.2 Technische Daten 2.3 Anwendungsbereich 2.4 Bedienung des Setzgeräts Wartung des Setzgeräts 3.1 Tägliche Wartung 3.2 Wöchentliche Wartung 3.3 Allgemeine Wartung 3.4 Öl nachfüllen Ersatzteile 4.1 Bestellung 4.2 Liste der Schnellverschleißteile Aufbewahrung Komplette Setzgerätausstattung Betriebs- und Garantiebedingungen...
-
Seite 13: Allgemeine Sicherheitshinweise Und -Prinzipien
AS-12PC 1. Allgemeine Sicherheitshinweise und -prinzipien 1. Allgemeine Sicherheitshinweise und -prinzipien Achtung! Lesen Sie alle Anweisungen und Richtlinien sorgfältig. Jede Person, die das Setzgerät installiert, benutzt oder wartet, muss zunächst mit diesem Betriebshandbuch gründlich vertraut sein und ist verpflichtet, die folgenden Sicherheitshinweise und -prinzipien zu beachten: >... -

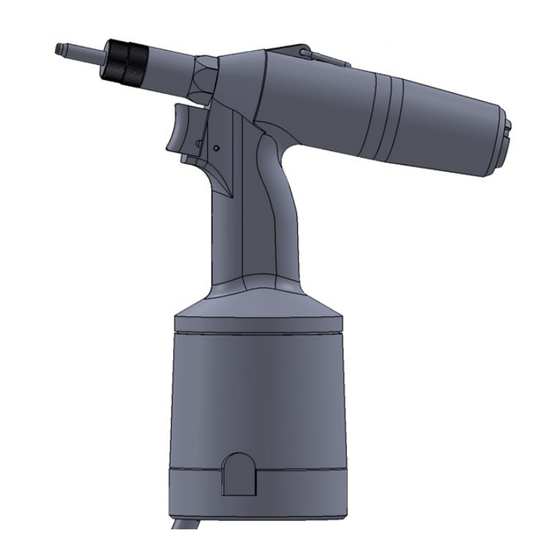

Seite 14: Beschreibung Des Pneumatisch Blindnietmuttern-Setzgeräts
> Das Setzgerät ist mit einem Permanentmagneten ausgestattet. Der Magnetpol kann elektronische und sogar einige mechanische Maschinen beeinflussen. Daher ist es notwendig, vor der Möglichkeit einer Beeinflussung der Funktion elektronischer Implantate [z. B. Herzschrittmacher, Insulinpumpen usw.] zu warnen, die möglicherweise tödliche Folgen für die Benutzer dieser Implantate haben könnte. -
Seite 15: Technische Daten
AS-12PC 2.2 Technische Daten Gewicht 2,0 kg Betriebsdruck 0,5 - 0,7 MPa Hubkraft bei 0,6 MPa 23 kN Luftverbrauch 1,5 L / Hub 8 mm Höhe 270 mm Länge 262 mm Breite [über das Winkelventil] 125 mm Abmessung vorderer Hülse Ø... - Seite 16 Blindnietmuttern Gewindedorne und Mundstücke komplett Ersatzteilnummer Gewindedorn für Blindnietmuttern M4 04D1400104 Mundstück komplett für Gewindedorn M4 04S1400324 Gewindedorn für Blindnietmuttern M5 04D1400105 Mundstück komplett für Gewindedorn M5 04S1400325 Gewindedorn für Blindnietmuttern M6 04D1400106 Mundstück komplett für Gewindedorn M6 04S1400326 Gewindedorn für Blindnietmuttern M8 04D1400108 Mundstück komplett für Gewindedorn M8 04S1400328...
- Seite 17 AS-12PC 10. Drücken und halten Sie den Abzug, ermitteln Sie die aktuell eingestellte Setzkraft anhand der Kraftanzeige auf der Unterseite des Setzgeräts und lassen Sie den Abzug los. Durch Drehen der Stellschraube im Uhrzeigersinn erhöht sich die Setzkraft und verringert sich nach links. Überprüfen Sie die eingestellte Setzkraft und wiederholen Sie den Vorgang, bis die empfohlene Setzkraft gemäß...
-
Seite 18: Wartung Des Setzgeräts
3. Wartung des Setzgeräts 3. Wartung des Setzgeräts Während der Wartung muss das Setzgerät von der Druckluftquelle getrennt werden!!! Hinweise für Krafteinstellung Alle angegebenen Einstellwerte sind nur Richtwerte. Es sollte immer bei der Einrichtung mit einem geringeren Wert begonnen werden, um dann schrittweise den Einstellwert so einzustellen, bis ein optimales Setzergebnis erzielt wird. -
Seite 19: Allgemeine Wartung
AS-12PC Schrauben Sie das Mundstück und Gewindedorn gemäß Absatz 2.4, Punkt 1 bis 3 ab und reinigen Sie diese gründlich. Führen Sie eine Sichtprüfung durch, insbesondere vom Gewindedorn, dem Mundstück und die vordere Hülse. Wenn diese abgenutzt oder beschädigt sind, ersetzen Sie diese. Demontierte Teile sollten gemäß Absatz 2.4, Punkte 5 bis 7 wieder eingebaut werden, einschließlich der Einrichtung gemäß... -
Seite 20: Ersatzteile
4. Ersatzteile 4. Ersatzteile 4.1 Bestellung Bestellen Sie die Ersatzteile ausschließlich beim Hersteller oder bei Ihrem Verkaufsvertreter. Die Bestellung muss Folgendes enthalten: A. Setzgerätseriennummer B. Ersatzteilnummer C. Stückzahl der Erzatzteile D. Name und genaue Adresse Ihres Unternehmens E. Ihre Steuer- und Registrierungsnummer 4.2 Verschleißteile Gewindedorne und Mundstücke komplett siehe Tabelle in Absatz 2.4. -
Seite 21: Betriebs- Und Garantiebedingungen
AS-12PC 7. Betriebs- und Garantiebedingungen 7. Betriebs- und Garantiebedingungen 7.1 Betriebsbedingungen Um eine zuverlässige Funktion des Setzgeräts zu gewährleisten, empfehlen wir die Verwendung aufbereiteter Druckluft. Aufbereitete Druckluft ist komprimierte atmosphärische Druckluft ohne Feststoffe und Wasser, reduziert auf den erforderlichen Druck und mit Anitkorrosionsöl geschmiert. Unmittelbar vor dem Setzgerät muss ein auf einen maximalen Ausgangsdruck von 7 Bar eingestelltes Steuerventil, ein Luftfilter und eine Schmierung im Druckluftkreislauf vorhanden sein. -
Seite 22: Ce-Zertifizierung
8. CE-Zertifizierung 8. CE-Zertifizierung EG-Konformitätserklärung Hiermit erklären wir, dass das Pneumatisch Blindnietmuttern-Setzgerät AS-12PC bei bestimmungsgemäßer Verwendung den folgenden Normen und der angegebenen technischen Dokumentation entspricht: > Produktionsdokumentation der Rivet Factory Group s.r.o. > Anforderungen an die Verwaltungsvorschrift Nr. 176/2008 Slg. Kompatibel mit der EU-Richtlinie 2006/42/EG >... - Seite 23 AS-12PC...
