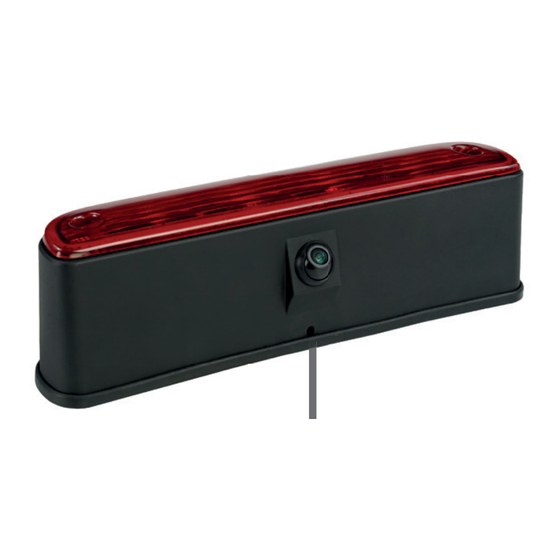

ZENEC ZE-RCE3701-MK2 Montageanleitung

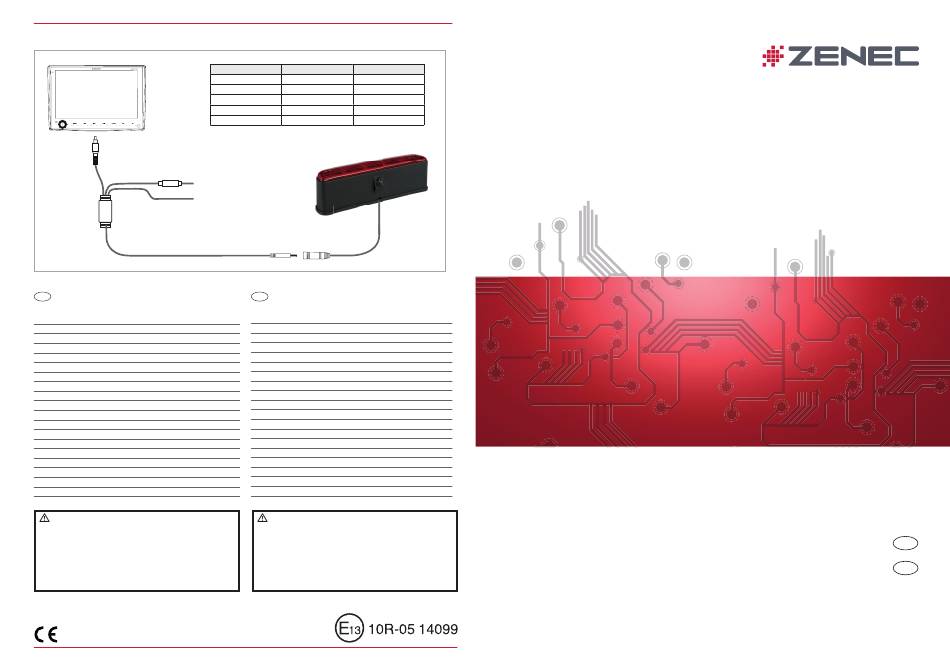

ANSCHLUSSSCHEMA / CONNECTION DIAGRAM
RCA / Cinch
Video Signal (CVBS)
Fuse 0.5 A
Red: DC 6 ~ 24 V
Black: GND
11.0 m
TECHNISCHE SPEZIFIKATIONEN:
DE
Kamerasystem: ¼" / 6,4 mm Aptina
ASX340AT CMOS Sensor
Brennweite Linse: f 1,9
TV System: NTSC / 60 fps
Betrachtungswinkel: 150°(D) x 130°(H) x 85°(V)
Native Sensor Auflösung: 720 (H) x 480 (V) Pixel
Auflösung Ausgangssignal: > 420 TV Linien
Bildwiederholrate: 60 Felder/Sek.
Signal/Rauschabstand: > 48 dB
Lichtempfindlichkeit: 0.3 Lux
Video Ausgang: 1,0 Vp-p, 75 Ohm CVBS
Weißabgleich: Automatisch
Belichtungskompensation: Auto
Gamma Korrektur: 0.45
Helligkeitsabgleich: Automatisch
Synchronisation: Automatisch
Spannungsversorgung: DC 6 - 24V
Stromverbrauch: 40mA (DC12V) / ≤ 480mW
Schutzklasse: IP69K
Betriebstemperatur: -30°C ~ +75°C, RH 95% MAX.
BITTE BEACHTEN:
Verwenden Sie ausschließlich das mitgelieferte Anschlusskabel. Bei
Nichtbeachtung erlischt Ihr Garantieanspruch.
Die Kamera ist nach der DIN EN Schutzklasse IP69K vor dem Eindrin-
gen von Schmutz- und Salzwasser geschützt. Sollte die Kamera jedoch
Hochdruckwasser-Reinigungsgeräten (Dampfstrahl) ausgesetzt werden,
können selbst IP69K spezifizierte Modelle durch eindringendes Wasser
beschädigt werden. Es ist daher ein Abstand von mind. 100 cm von der
Strahldüse einzuhalten.
Manufacturer: ACR AG · Bohrturmweg 1 · CH-5330 Bad Zurzach · Switzerland
EU Legal Representative: ACR S & V GmbH · Industriestraße 35 · D-79787 Lauchringen · Germany
Rev.A
COMPATIBLE WITH MODEL TYPE MODEL YEAR
Fiat Ducato III X250/X251 2006 − 2014
Fiat Ducato III X290 2014 − 2021
Fiat Ducato III Series 8 as of Q3 2021
Citroën Jumper II 250/250D/250DL as of 2006
Peugeot Boxer 250/251 as of 2006
30 cm
3.5 mm
jack
TECHNICAL SPECIFICATIONS:
EN
Image device: ¼" / 6.4 mm Aptina
ASX340AT CMOS sensor
Lens focal length: f 1.9
TV system: NTSC / 60 fps
View angle: 150°(D) x 130°(H) x 85°(V)
Native sensor resolution: 720 (H) x 480 (V) pixels
Resolution of video-out: > 420 TV lines
Frame rate: 60 fields/sec.
Signal to noise ratio: > 48 dB
Light sensitivity: 0.3 Lux
Video output: 1.0 Vp-p, 75 ohms CVBS
White balance: Auto
Backlight compensation: Auto
Gamma correction: 0.45
Gain control: Auto
Sync system: Auto
Power supply: DC 6 - 24V
Current consumption: 40mA (DC12V) / ≤ 480mW
IP protection rating: IP69K
Operating temperature: - 30°C~+75°C, RH 95% max.
CAUTION:
Use the included connection cable exclusively. Altering or replacing it will
void your warranty.
The camera is water- and dustproof and has been licensed accord-
ing to the international standard IP69K. However, vehicle cleaning
using high pressure water and steam jet devices may still lead to
damage of IP69K rated camera models by water intrusion. Keep
a distance of at least one meter between the water nozzle and the
camera housing.
