POWER ELECTRONICS SD750
ANMERKUNG
Die Anzahl der 3-adrigen Kabelverbindungen zum Motor (U, V, W, PE) sollte gleich der Anzahl der im
Umrichter verwendeten Anzahl der IGBT's sein. Für jede IGBT Section wird ein Kabel empfohlen.

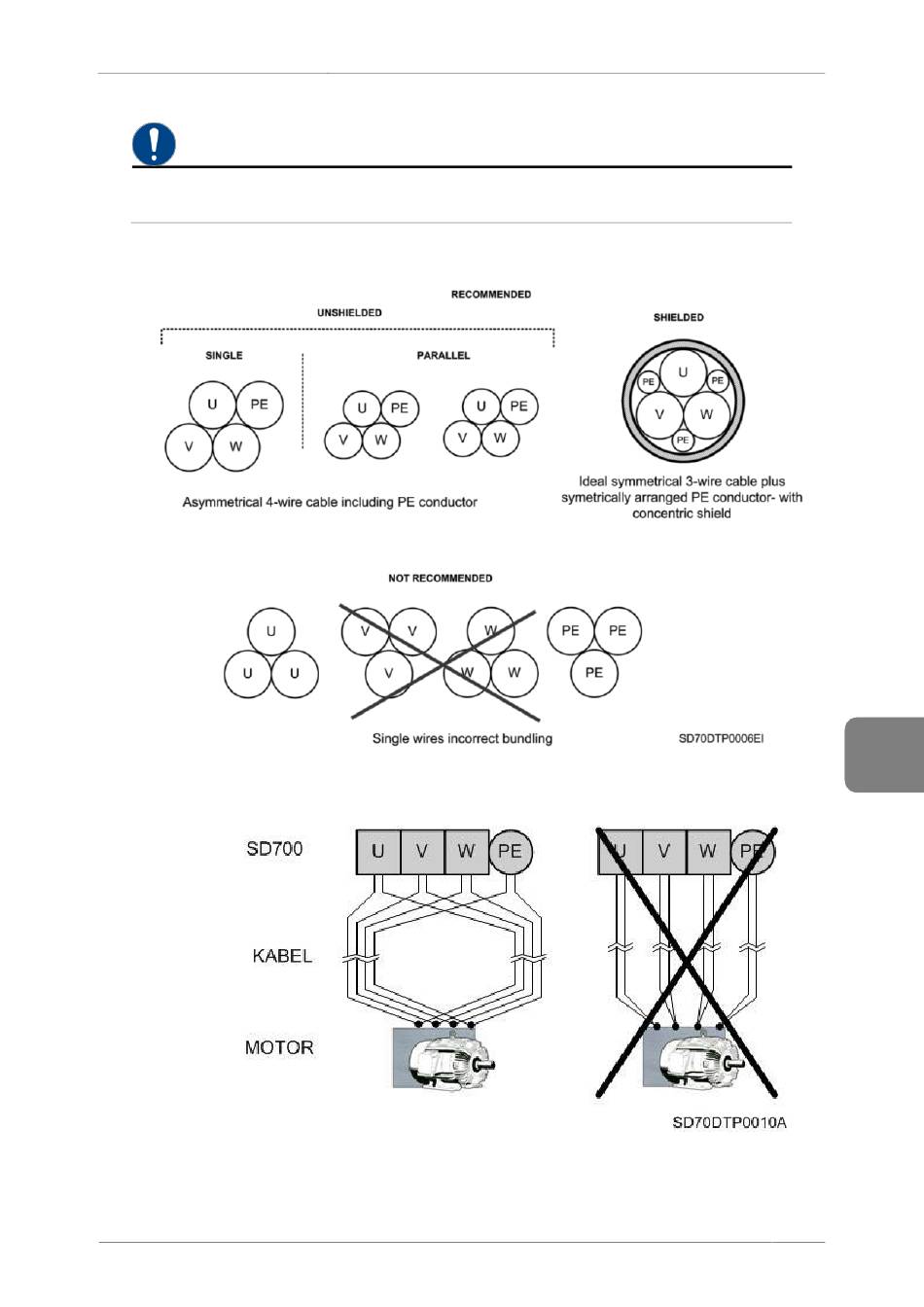

Die nachfolgenden Zeichungen zeigen die empfohlenen Kabeltypen und deren Verlegung.
DE
Empfohlene Kabelart und Verlegung
Empfohlene Kabelverlegung
41
LEISTUNGSANSCHLÜSSE
