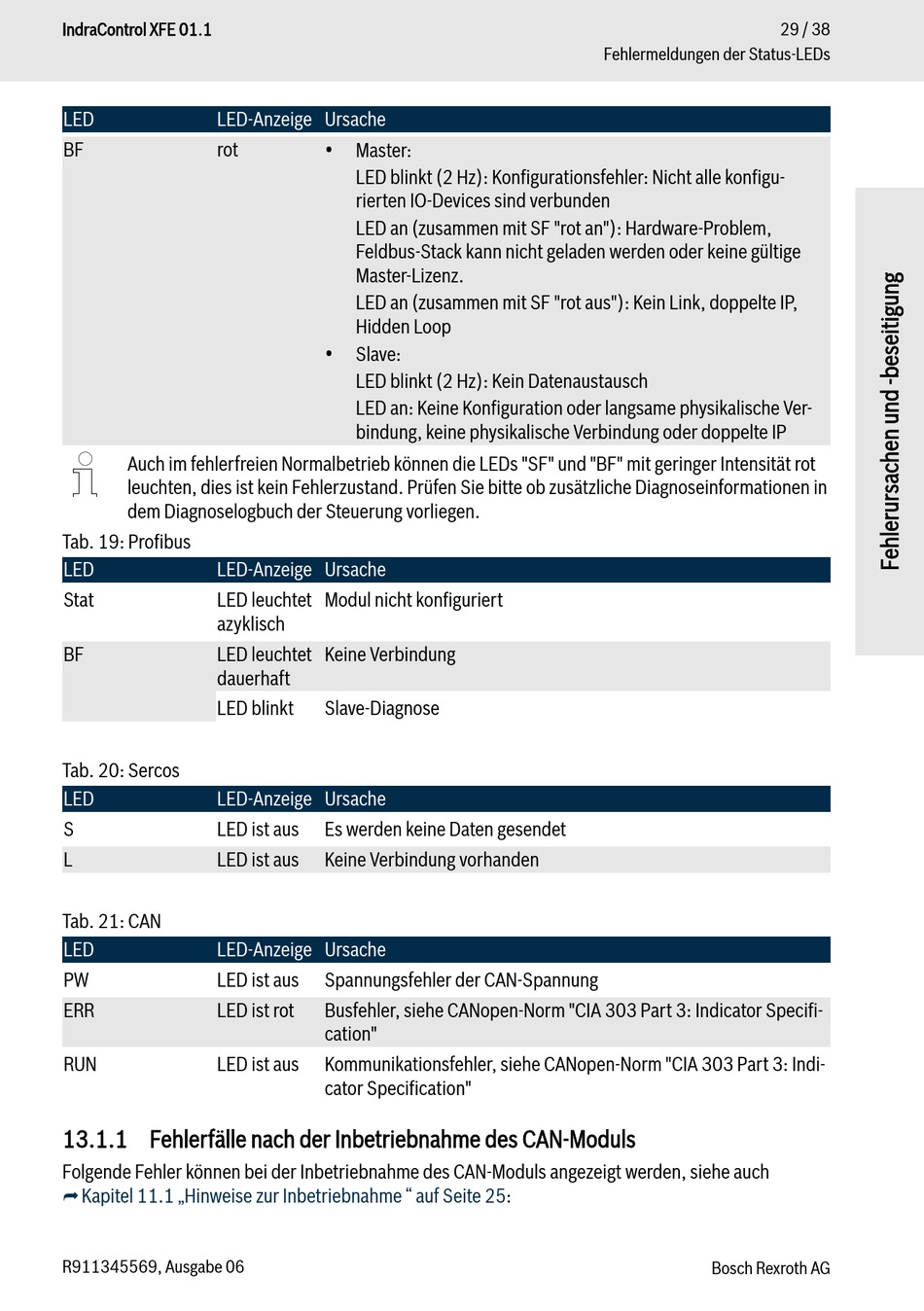

IndraControl XFE 01.1
LED
LED-Anzeige Ursache
BF
rot
Auch im fehlerfreien Normalbetrieb können die LEDs "SF" und "BF" mit geringer Intensität rot
leuchten, dies ist kein Fehlerzustand. Prüfen Sie bitte ob zusätzliche Diagnoseinformationen in
dem Diagnoselogbuch der Steuerung vorliegen.
Tab. 19: Profibus
LED
LED-Anzeige Ursache
Stat
LED leuchtet
azyklisch
BF
LED leuchtet
dauerhaft
LED blinkt
Tab. 20: Sercos
LED
LED-Anzeige Ursache
S
LED ist aus
L
LED ist aus
Tab. 21: CAN
LED
LED-Anzeige Ursache
PW
LED ist aus
ERR
LED ist rot
RUN
LED ist aus
13.1.1 Fehlerfälle nach der Inbetriebnahme des CAN-Moduls
Folgende Fehler können bei der Inbetriebnahme des CAN-Moduls angezeigt werden, siehe auch
⮫ Kapitel 11.1 „Hinweise zur Inbetriebnahme " auf Seite
R911345569, Ausgabe 06
•
Master:
LED blinkt (2 Hz): Konfigurationsfehler: Nicht alle konfigu-
rierten IO-Devices sind verbunden
LED an (zusammen mit SF "rot an"): Hardware-Problem,
Feldbus-Stack kann nicht geladen werden oder keine gültige
Master-Lizenz.
LED an (zusammen mit SF "rot aus"): Kein Link, doppelte IP,
Hidden Loop
•
Slave:
LED blinkt (2 Hz): Kein Datenaustausch
LED an: Keine Konfiguration oder langsame physikalische Ver-
bindung, keine physikalische Verbindung oder doppelte IP
Modul nicht konfiguriert
Keine Verbindung
Slave-Diagnose
Es werden keine Daten gesendet
Keine Verbindung vorhanden
Spannungsfehler der CAN-Spannung
Busfehler, siehe CANopen-Norm "CIA 303 Part 3: Indicator Specifi-
cation"
Kommunikationsfehler, siehe CANopen-Norm "CIA 303 Part 3: Indi-
cator Specification"
25:
Fehlermeldungen der Status-LEDs
Bosch Rexroth AG
29 / 38
