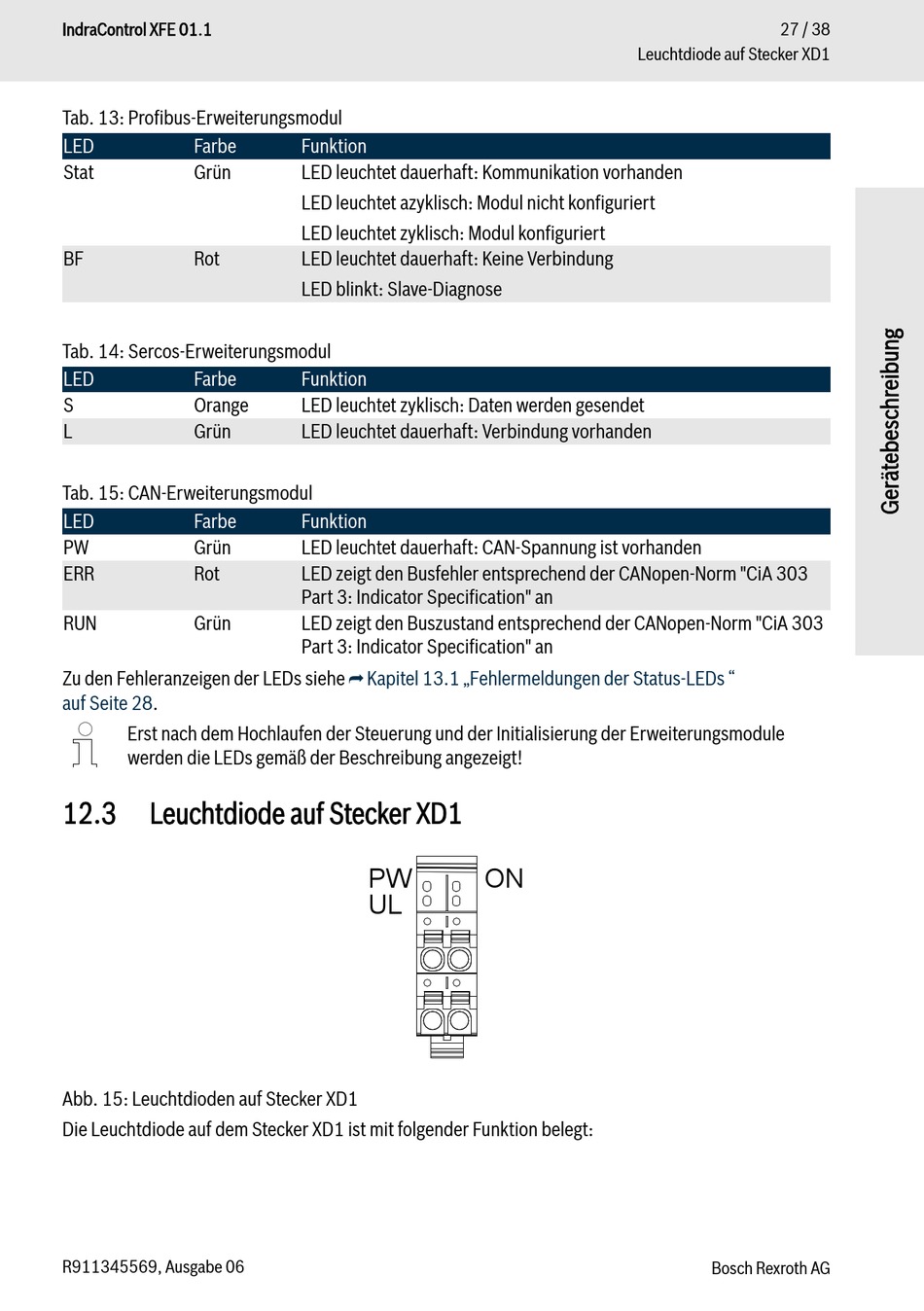

IndraControl XFE 01.1
Tab. 13: Profibus-Erweiterungsmodul
LED
Farbe
Stat
Grün
BF
Rot
Tab. 14: Sercos-Erweiterungsmodul
LED
Farbe
S
Orange
L
Grün
Tab. 15: CAN-Erweiterungsmodul
LED
Farbe
PW
Grün
ERR
Rot
RUN
Grün
Zu den Fehleranzeigen der LEDs siehe
auf Seite
28.
Erst nach dem Hochlaufen der Steuerung und der Initialisierung der Erweiterungsmodule
werden die LEDs gemäß der Beschreibung angezeigt!
12.3
Leuchtdiode auf Stecker XD1
Abb. 15: Leuchtdioden auf Stecker XD1
Die Leuchtdiode auf dem Stecker XD1 ist mit folgender Funktion belegt:
R911345569, Ausgabe 06
Funktion
LED leuchtet dauerhaft: Kommunikation vorhanden
LED leuchtet azyklisch: Modul nicht konfiguriert
LED leuchtet zyklisch: Modul konfiguriert
LED leuchtet dauerhaft: Keine Verbindung
LED blinkt: Slave-Diagnose
Funktion
LED leuchtet zyklisch: Daten werden gesendet
LED leuchtet dauerhaft: Verbindung vorhanden
Funktion
LED leuchtet dauerhaft: CAN-Spannung ist vorhanden
LED zeigt den Busfehler entsprechend der CANopen-Norm "CiA 303
Part 3: Indicator Specification" an
LED zeigt den Buszustand entsprechend der CANopen-Norm "CiA 303
Part 3: Indicator Specification" an
⮫ Kapitel 13.1 „Fehlermeldungen der Status-LEDs "
PW
UL
Leuchtdiode auf Stecker XD1
ON
27 / 38
Bosch Rexroth AG
