IndraControl XFE 01.1
Alle Peripheriegeräte, beispielsweise digitale Sensoren oder Aktoren, die mit den Schnittstellen der
Steuerung verbunden werden, müssen ebenfalls den Kriterien der sicheren Trennung von Stromkreisen
genügen.
Die 24-V-Spannungsversorgung der XMx-Steuerung und der Erweiterungsmodule muss mit
dem gleichen externen Netzteil erfolgen. Schließen Sie die Spannungsversorgung am XD1-Ste-
cker der XMx-Steuerung an und brücken danach die Kabel zu den Einspeisesteckern XD1 der
Erweiterungsmodule, siehe
Andere Anschlussvarianten sind nicht zugelassen.
2
1
FE
24 V
GND

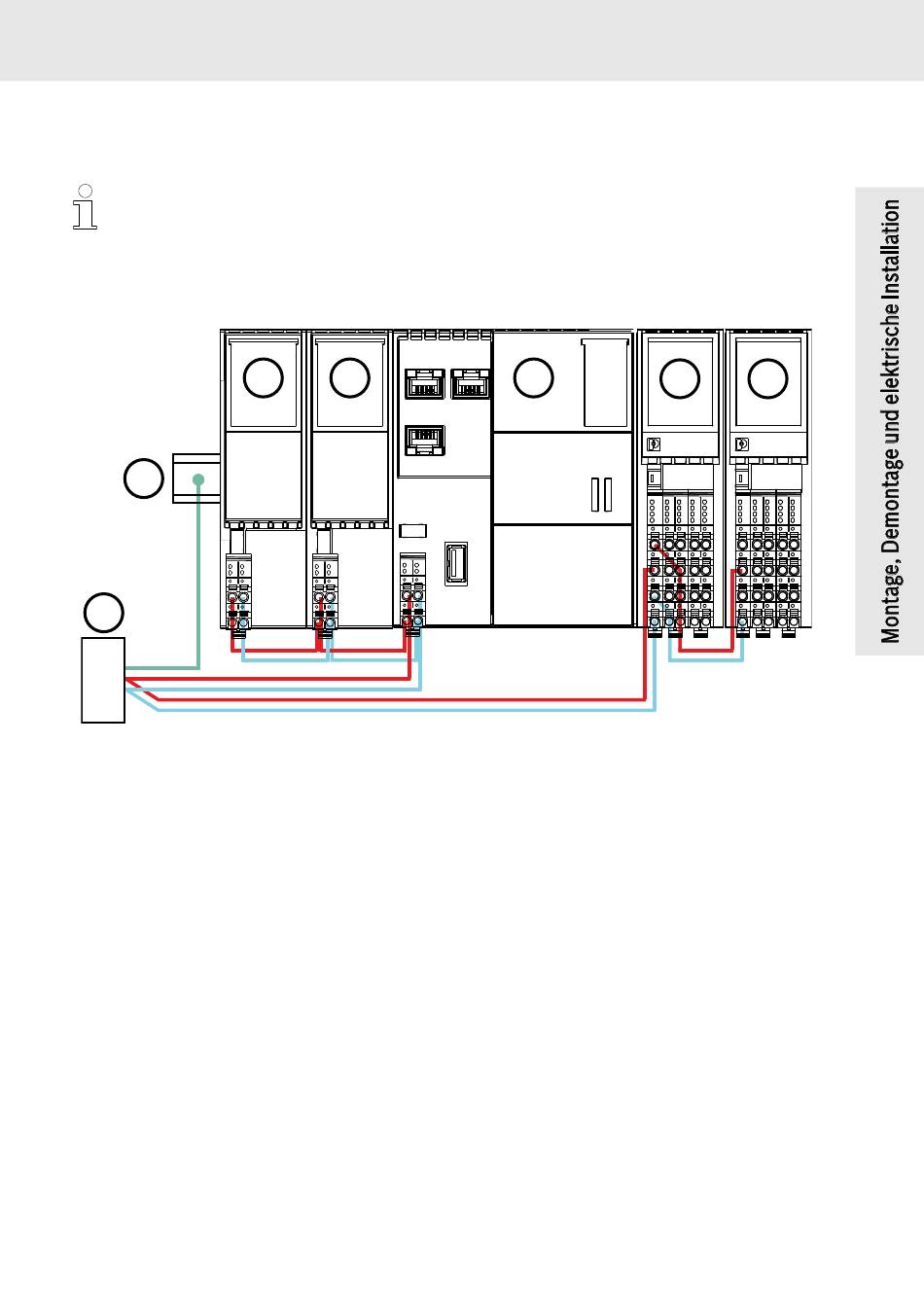

Abb. 11: Vorgeschriebene Spannungsversorgung
① 24-V-Spannungsversorgung
② Hutschiene
③ Erweiterungsmodul
④ XM2x-Steuerung
⑤ S20-Modul
R911345569, Ausgabe 06
Abb. 11 „Vorgeschriebene Spannungsversorgung" auf Seite
3
3
Elektrische Installation
4
5
23 / 38
23.
5
Bosch Rexroth AG
