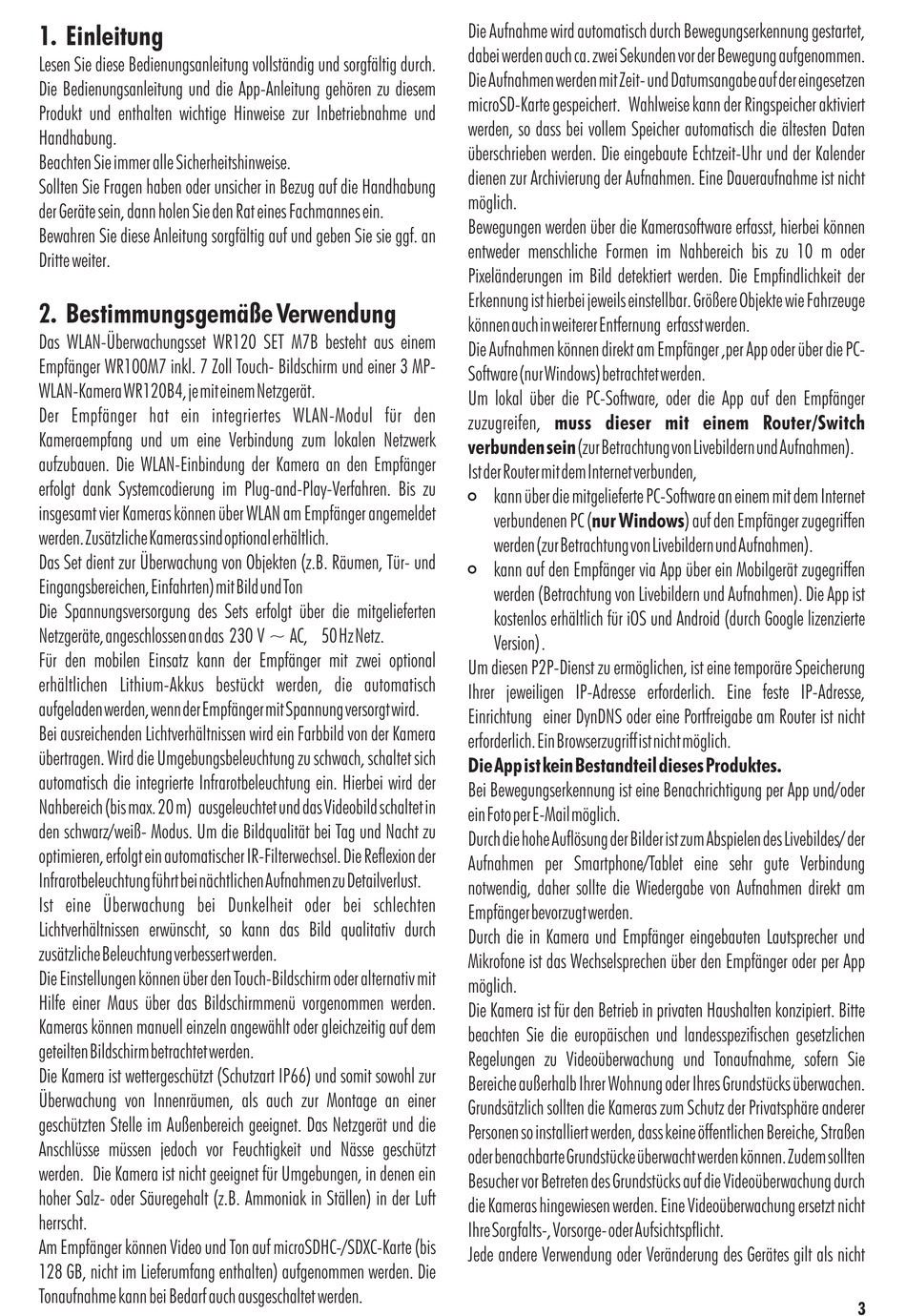

1. Einleitung
Lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch.
Die Bedienungsanleitung und die App-Anleitung gehören zu diesem
Produkt und enthalten wichtige Hinweise zur Inbetriebnahme und
Handhabung.
Beachten Sie immer alle Sicherheitshinweise.
Sollten Sie Fragen haben oder unsicher in Bezug auf die Handhabung
der Geräte sein, dann holen Sie den Rat eines Fachmannes ein.
Bewahren Sie diese Anleitung sorgfältig auf und geben Sie sie ggf. an
Dritte weiter.
2. Bestimmungsgemäße Verwendung
Das WLAN-Überwachungsset WR120 SET M7B besteht aus einem
Empfänger WR100M7 inkl. 7 Zoll Touch- Bildschirm und einer 3 MP-
WLAN-KameraWR120B4,jemiteinemNetzgerät.
Der Empfänger hat ein integriertes WLAN-Modul für den
Kameraempfang und um eine Verbindung zum lokalen Netzwerk
aufzubauen. Die WLAN-Einbindung der Kamera an den Empfänger
erfolgt dank Systemcodierung im Plug-and-Play-Verfahren. Bis zu
insgesamt vier Kameras können über WLAN am Empfänger angemeldet
werden.ZusätzlicheKamerassindoptionalerhältlich.
Das Set dient zur Überwachung von Objekten (z.B. Räumen, Tür- und
Eingangsbereichen,Einfahrten)mitBildundTon
Die Spannungsversorgung des Sets erfolgt über die mitgelieferten
Netzgeräte,angeschlossenandas 230 V ~ AC, 50HzNetz.
Für den mobilen Einsatz kann der Empfänger mit zwei optional
erhältlichen Lithium-Akkus bestückt werden, die automatisch
aufgeladenwerden,wennderEmpfängermitSpannungversorgtwird.
Bei ausreichenden Lichtverhältnissen wird ein Farbbild von der Kamera
übertragen. Wird die Umgebungsbeleuchtung zu schwach, schaltet sich
automatisch die integrierte Infrarotbeleuchtung ein. Hierbei wird der
Nahbereich(bismax.20m) ausgeleuchtetunddasVideobildschaltetin
den schwarz/weiß- Modus. Um die Bildqualität bei Tag und Nacht zu
optimieren, erfolgt ein automatischer IR-Filterwechsel. Die Reflexion der
InfrarotbeleuchtungführtbeinächtlichenAufnahmenzuDetailverlust.
Ist eine Überwachung bei Dunkelheit oder bei schlechten
Lichtverhältnissen erwünscht, so kann das Bild qualitativ durch
zusätzlicheBeleuchtungverbessertwerden.
Die Einstellungen können über den Touch-Bildschirm oder alternativ mit
Hilfe einer Maus über das Bildschirmmenü vorgenommen werden.
Kameras können manuell einzeln angewählt oder gleichzeitig auf dem
geteiltenBildschirmbetrachtetwerden.
Die Kamera ist wettergeschützt (Schutzart IP66) und somit sowohl zur
Überwachung von Innenräumen, als auch zur Montage an einer
geschützten Stelle im Außenbereich geeignet. Das Netzgerät und die
Anschlüsse müssen jedoch vor Feuchtigkeit und Nässe geschützt
werden. Die Kamera ist nicht geeignet für Umgebungen, in denen ein
hoher Salz- oder Säuregehalt (z.B. Ammoniak in Ställen) in der Luft
herrscht.
Am Empfänger können Video und Ton auf microSDHC-/SDXC-Karte (bis
128 GB, nicht im Lieferumfang enthalten) aufgenommen werden. Die
Tonaufnahme kann bei Bedarf auch ausgeschaltet werden.
Die Aufnahme wird automatisch durch Bewegungserkennung gestartet,
dabeiwerdenauchca.zweiSekundenvorderBewegungaufgenommen.
DieAufnahmenwerdenmitZeit-undDatumsangabeaufdereingesetzen
microSD-Karte gespeichert. Wahlweise kann der Ringspeicher aktiviert
werden, so dass bei vollem Speicher automatisch die ältesten Daten
überschrieben werden. Die eingebaute Echtzeit-Uhr und der Kalender
dienen zur Archivierung der Aufnahmen. Eine Daueraufnahme ist nicht
möglich.
Bewegungen werden über die Kamerasoftware erfasst, hierbei können
entweder menschliche Formen im Nahbereich bis zu 10 m oder
Pixeländerungen im Bild detektiert werden. Die Empfindlichkeit der
Erkennung ist hierbei jeweils einstellbar. Größere Objekte wie Fahrzeuge
könnenauchinweitererEntfernung erfasstwerden.
Die Aufnahmen können direkt am Empfänger ,per App oder über die PC-
Software(nurWindows)betrachtetwerden.
Um lokal über die PC-Software, oder die App auf den Empfänger
zuzugreifen,
muss dieser mit einem Router/Switch
verbundensein
(zurBetrachtungvonLivebildernundAufnahmen).
IstderRoutermitdemInternetverbunden,
#
kann über die mitgelieferte PC-Software an einem mit dem Internet
verbundenen PC (
nur Windows
werden(zurBetrachtungvonLivebildernundAufnahmen).
#
kann auf den Empfänger via App über ein Mobilgerät zugegriffen
werden (Betrachtung von Livebildern und Aufnahmen). Die App ist
kostenlos erhältlich für iOS und Android (durch Google lizenzierte
Version).
Um diesen P2P-Dienst zu ermöglichen, ist eine temporäre Speicherung
Ihrer jeweiligen IP-Adresse erforderlich. Eine feste IP-Adresse,
Einrichtung einer DynDNS oder eine Portfreigabe am Router ist nicht
erforderlich.EinBrowserzugriffistnichtmöglich.
DieAppistkeinBestandteildiesesProduktes.
Bei Bewegungserkennung ist eine Benachrichtigung per App und/oder
einFotoperE-Mailmöglich.
DurchdiehoheAuflösungderBilderistzumAbspielendesLivebildes/der
Aufnahmen per Smartphone/Tablet eine sehr gute Verbindung
notwendig, daher sollte die Wiedergabe von Aufnahmen direkt am
Empfängerbevorzugtwerden.
Durch die in Kamera und Empfänger eingebauten Lautsprecher und
Mikrofone ist das Wechselsprechen über den Empfänger oder per App
möglich.
Die Kamera ist für den Betrieb in privaten Haushalten konzipiert. Bitte
beachten Sie die europäischen und landesspezifischen gesetzlichen
Regelungen zu Videoüberwachung und Tonaufnahme, sofern Sie
Bereiche außerhalb Ihrer Wohnung oder Ihres Grundstücks überwachen.
Grundsätzlich sollten die Kameras zum Schutz der Privatsphäre anderer
Personen so installiert werden, dass keine öffentlichen Bereiche, Straßen
oderbenachbarteGrundstückeüberwachtwerdenkönnen.Zudemsollten
Besucher vor Betreten des Grundstücks auf die Videoüberwachung durch
die Kameras hingewiesen werden. Eine Videoüberwachung ersetzt nicht
IhreSorgfalts-,Vorsorge-oderAufsichtspflicht.
Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht
) auf den Empfänger zugegriffen
