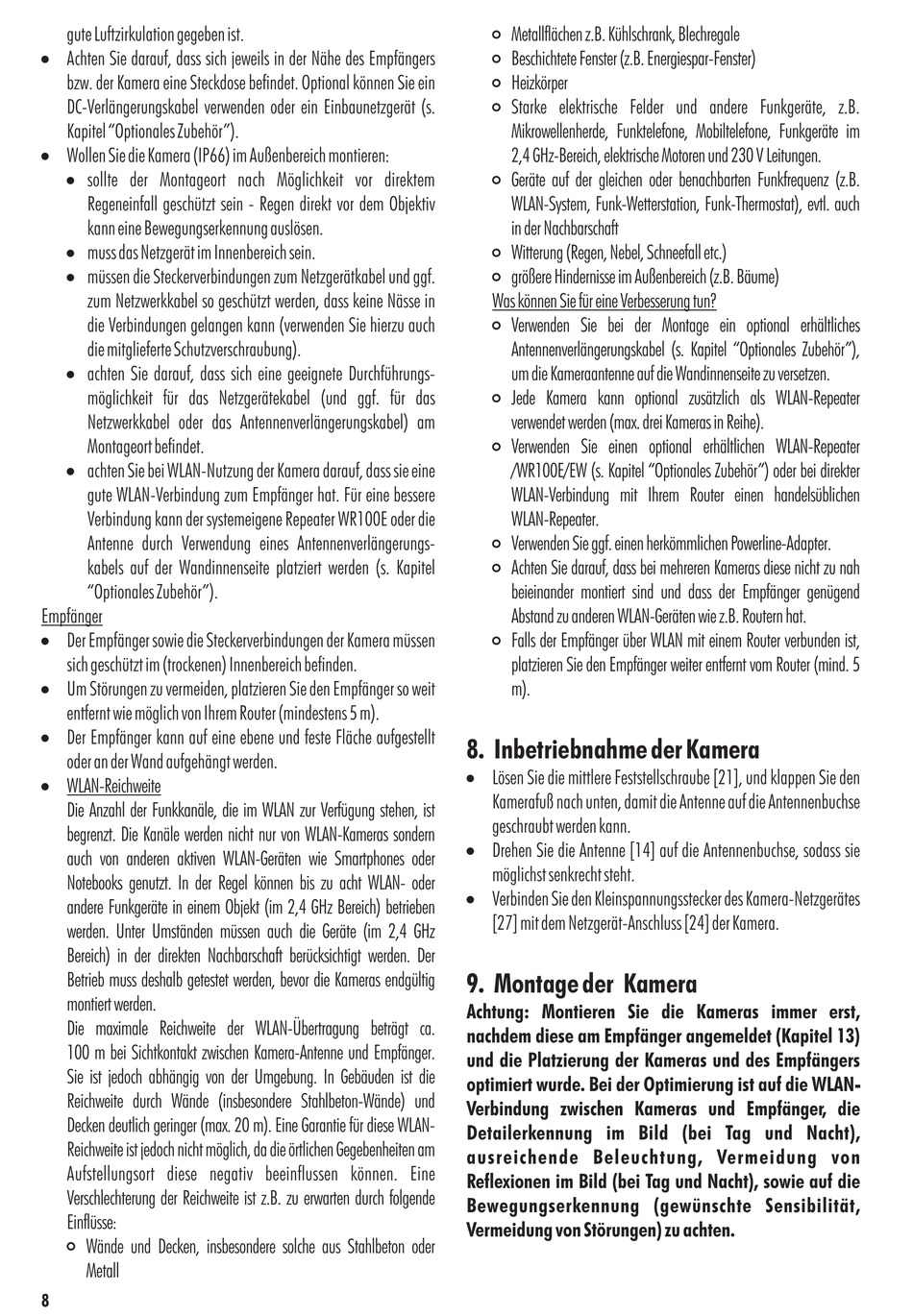

gute Luftzirkulation gegeben ist.
!
Achten Sie darauf, dass sich jeweils in der Nähe des Empfängers
bzw. der Kamera eine Steckdose befindet. Optional können Sie ein
DC-Verlängerungskabel verwenden oder ein Einbaunetzgerät (s.
Kapitel "Optionales Zubehör").
!
Wollen Sie die Kamera (IP66) im Außenbereich montieren:
!
sollte der Montageort nach Möglichkeit vor direktem
Regeneinfall geschützt sein - Regen direkt vor dem Objektiv
kann eine Bewegungserkennung auslösen.
!
muss das Netzgerät im Innenbereich sein.
!
müssen die Steckerverbindungen zum Netzgerätkabel und ggf.
zum Netzwerkkabel so geschützt werden, dass keine Nässe in
die Verbindungen gelangen kann (verwenden Sie hierzu auch
die mitglieferte Schutzverschraubung).
!
achten Sie darauf, dass sich eine geeignete Durchführungs-
möglichkeit für das Netzgerätekabel (und ggf. für das
Netzwerkkabel oder das Antennenverlängerungskabel) am
Montageort befindet.
!
achten Sie bei WLAN-Nutzung der Kamera darauf, dass sie eine
gute WLAN-Verbindung zum Empfänger hat. Für eine bessere
Verbindung kann der systemeigene Repeater WR100E oder die
Antenne durch Verwendung eines Antennenverlängerungs-
kabels auf der Wandinnenseite platziert werden (s. Kapitel
"Optionales Zubehör").
Empfänger
!
Der Empfänger sowie die Steckerverbindungen der Kamera müssen
sich geschützt im (trockenen) Innenbereich befinden.
!
Um Störungen zu vermeiden, platzieren Sie den Empfänger so weit
entfernt wie möglich von Ihrem Router (mindestens 5 m).
!
Der Empfänger kann auf eine ebene und feste Fläche aufgestellt
oder an der Wand aufgehängt werden.
!
WLAN-Reichweite
Die Anzahl der Funkkanäle, die im WLAN zur Verfügung stehen, ist
begrenzt. Die Kanäle werden nicht nur von WLAN-Kameras sondern
auch von anderen aktiven WLAN-Geräten wie Smartphones oder
Notebooks genutzt. In der Regel können bis zu acht WLAN- oder
andere Funkgeräte in einem Objekt (im 2,4 GHz Bereich) betrieben
werden. Unter Umständen müssen auch die Geräte (im 2,4 GHz
Bereich) in der direkten Nachbarschaft berücksichtigt werden. Der
Betrieb muss deshalb getestet werden, bevor die Kameras endgültig
montiert werden.
Die maximale Reichweite der WLAN-Übertragung beträgt ca.
100 m bei Sichtkontakt zwischen Kamera-Antenne und Empfänger.
Sie ist jedoch abhängig von der Umgebung. In Gebäuden ist die
Reichweite durch Wände (insbesondere Stahlbeton-Wände) und
Decken deutlich geringer (max. 20 m). Eine Garantie für diese WLAN-
Reichweite ist jedoch nicht möglich, da die örtlichen Gegebenheiten am
Aufstellungsort diese negativ beeinflussen können. Eine
Verschlechterung der Reichweite ist z.B. zu erwarten durch folgende
Einflüsse:
#
Wände und Decken, insbesondere solche aus Stahlbeton oder
Metall
8
#
Metallflächen z.B. Kühlschrank, Blechregale
#
Beschichtete Fenster (z.B. Energiespar-Fenster)
#
Heizkörper
#
Starke elektrische Felder und andere Funkgeräte, z.B.
Mikrowellenherde, Funktelefone, Mobiltelefone, Funkgeräte im
2,4 GHz-Bereich, elektrische Motoren und 230 V Leitungen.
#
Geräte auf der gleichen oder benachbarten Funkfrequenz (z.B.
WLAN-System, Funk-Wetterstation, Funk-Thermostat), evtl. auch
in der Nachbarschaft
#
Witterung (Regen, Nebel, Schneefall etc.)
#
größere Hindernisse im Außenbereich (z.B. Bäume)
Was können Sie für eine Verbesserung tun?
#
Verwenden Sie bei der Montage ein optional erhältliches
Antennenverlängerungskabel (s. Kapitel "Optionales Zubehör"),
um die Kameraantenne auf die Wandinnenseite zu versetzen.
#
Jede Kamera kann optional zusätzlich als WLAN-Repeater
verwendet werden (max. drei Kameras in Reihe).
#
Verwenden Sie einen optional erhältlichen WLAN-Repeater
/WR100E/EW (s. Kapitel "Optionales Zubehör") oder bei direkter
WLAN-Verbindung mit Ihrem Router einen handelsüblichen
WLAN-Repeater.
#
Verwenden Sie ggf. einen herkömmlichen Powerline-Adapter.
#
Achten Sie darauf, dass bei mehreren Kameras diese nicht zu nah
beieinander montiert sind und dass der Empfänger genügend
Abstand zu anderen WLAN-Geräten wie z.B. Routern hat.
#
Falls der Empfänger über WLAN mit einem Router verbunden ist,
platzieren Sie den Empfänger weiter entfernt vom Router (mind. 5
m).
8. Inbetriebnahme der Kamera
!
Lösen Sie die mittlere Feststellschraube [21], und klappen Sie den
Kamerafuß nach unten, damit die Antenne auf die Antennenbuchse
geschraubt werden kann.
!
Drehen Sie die Antenne [14] auf die Antennenbuchse, sodass sie
möglichst senkrecht steht.
!
Verbinden Sie den Kleinspannungsstecker des Kamera-Netzgerätes
[27] mit dem Netzgerät-Anschluss [24] der Kamera.
9. Montage der Kamera
Achtung: Montieren Sie die Kameras immer erst,
nachdem diese am Empfänger angemeldet (Kapitel 13)
und die Platzierung der Kameras und des Empfängers
optimiert wurde. Bei der Optimierung ist auf die WLAN-
Verbindung zwischen Kameras und Empfänger, die
Detailerkennung im Bild (bei Tag und Nacht),
ausreichende Beleuchtung, Vermeidung von
Reflexionen im Bild (bei Tag und Nacht), sowie auf die
Bewegungserkennung (gewünschte Sensibilität,
Vermeidung von Störungen) zu achten.
