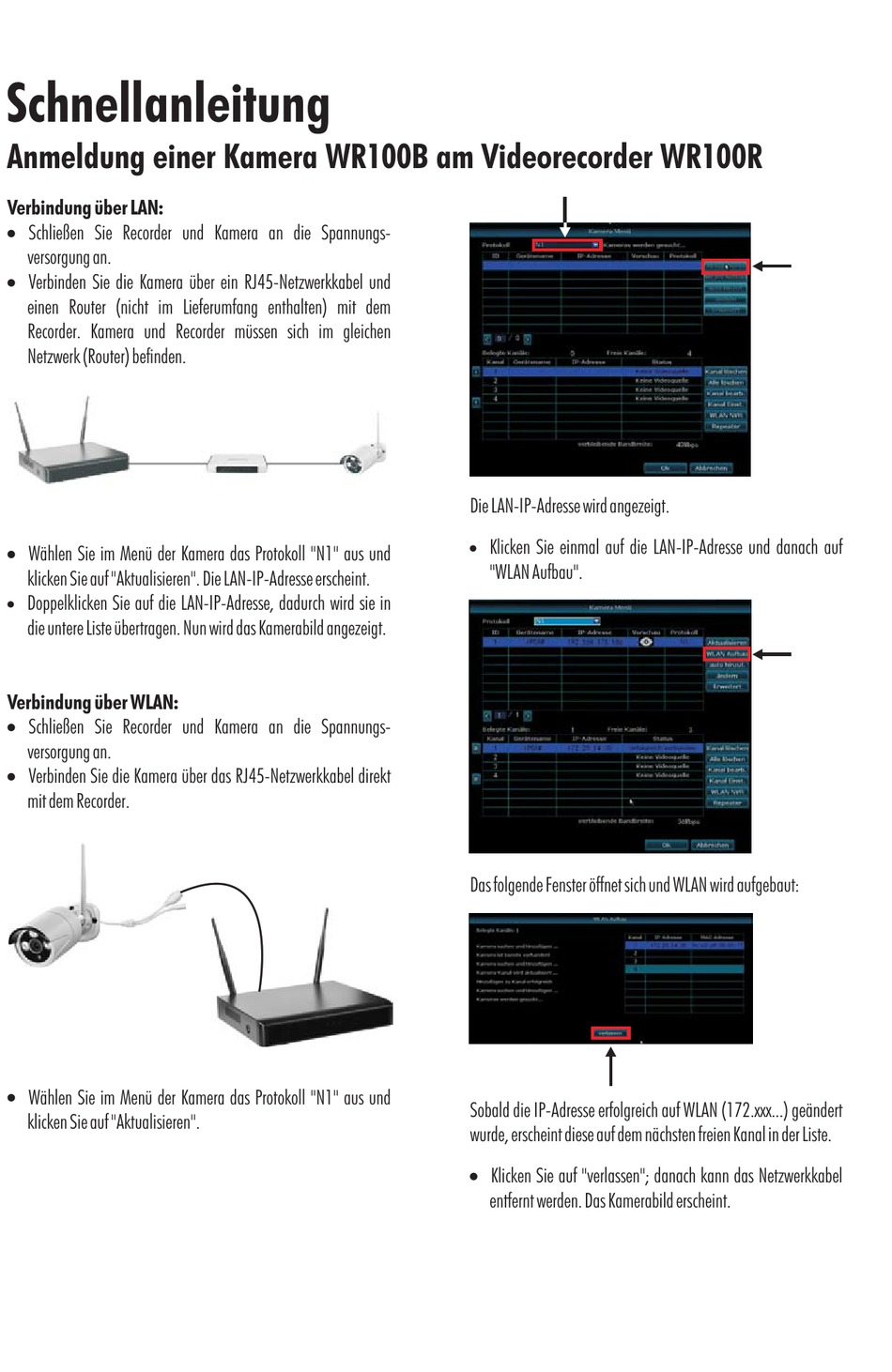

Schnellanleitung

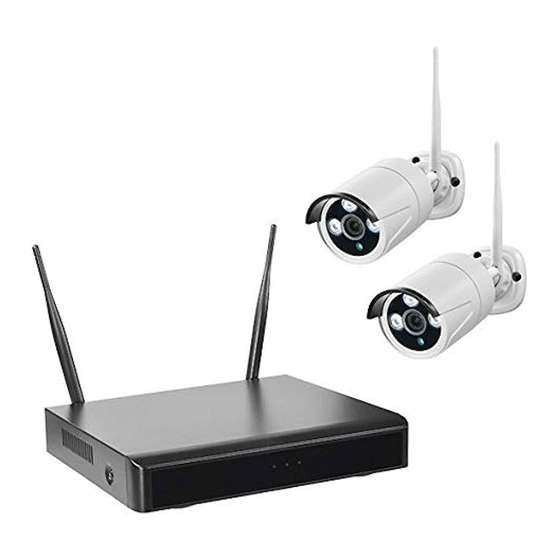

Anmeldung einer Kamera WR100B am Videorecorder WR100R
Verbindung über LAN:
!
Schließen Sie Recorder und Kamera an die Spannungs-
versorgung an.
!
Verbinden Sie die Kamera über ein RJ45-Netzwerkkabel und
einen Router (nicht im Lieferumfang enthalten) mit dem
Recorder. Kamera und Recorder müssen sich im gleichen
Netzwerk (Router) befinden.
!
Wählen Sie im Menü der Kamera das Protokoll "N1" aus und
klicken Sie auf "Aktualisieren". Die LAN-IP-Adresse erscheint.
!
Doppelklicken Sie auf die LAN-IP-Adresse, dadurch wird sie in
die untere Liste übertragen. Nun wird das Kamerabild angezeigt.
Verbindung über
WLAN:
!
Schließen Sie Recorder und Kamera an die Spannungs-
versorgung an.
!
Verbinden Sie die Kamera über das RJ45-Netzwerkkabel direkt
mit dem Recorder.
!
Wählen Sie im Menü der Kamera das Protokoll "N1" aus und
klicken Sie auf "Aktualisieren".
Die LAN-IP-Adresse wird angezeigt.
!
Klicken Sie einmal auf die LAN-IP-Adresse und danach auf
"WLAN Aufbau".
Das folgende Fenster öffnet sich und WLAN wird aufgebaut:
Sobald die IP-Adresse erfolgreich auf WLAN (172.xxx...) geändert
wurde, erscheint diese auf dem nächsten freien Kanal in der Liste.
!
Klicken Sie auf "verlassen"; danach kann das Netzwerkkabel
entfernt werden. Das Kamerabild erscheint.
