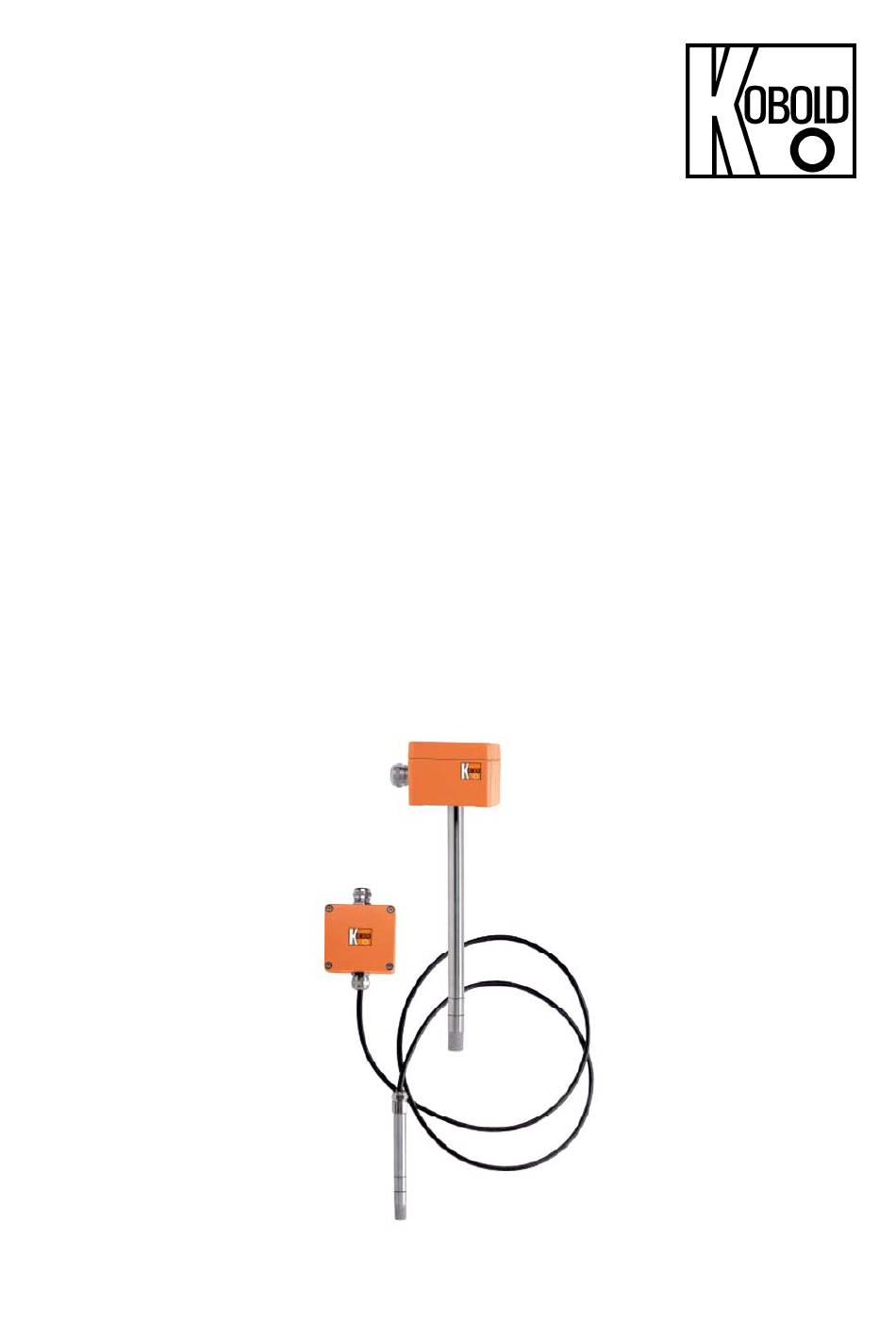

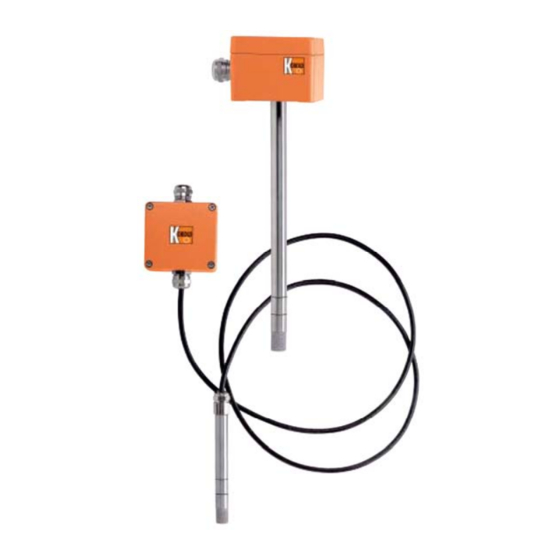

- Seite 1 Bedienungsanleitung für Feuchte/Temperaturmessgerät Typ: AFK-G...
-
Seite 2: Inhaltsverzeichnis
Bestelldaten ....................8 Abmessungen ....................9 EU-Konformitätserklärung ................12 Herstellung und Vertrieb durch: Kobold Messring GmbH Nordring 22-24 D-65719 Hofheim Tel.: +49 (0)6192-2990 Fax: +49(0)6192-23398 E-Mail: info.de@kobold.com Internet: www.kobold.com Seite 2 AFK-G K05/0422... -
Seite 3: Hinweis
Belegdatums Seriennummer kostenlos E-Mail (info.de@kobold.com) im PDF-Format anfordern. Wunschgemäß kann Ihnen die Bedienungsanleitung auch per Post in Papierform gegen Berechnung der Portogebühren zugesandt werden. Die Geräte dürfen nur von Personen benutzt, gewartet und instandgesetzt werden, die mit der Bedienungsanleitung und den geltenden Vorschriften über Arbeitssicherheit und Unfallverhütung vertraut sind. -
Seite 4: Arbeitsweise
AFK-G 5. Arbeitsweise Die Feuchte-/Temperatursensoren der Baureihe AFK-G sind Sensoren zur Messung der relativen Feuchte und der Temperatur (optional) in Luft und anderen nichtaggressiven Gasen für eine Einsatztemperatur bis 200°C. In der Hochdruck-Variante ist der Einsatz bis zu einem Druck von 25 bar möglich. Damit... -
Seite 5: Mechanischer Anschluss
Eindringen von Wasser vermieden wird. Betauung und Spritzwasser schaden dem Sensor nicht, führen aber bis zur restlosen Abtrocknung auf dem Sensorelement und seiner unmittelbaren Umgebung zu Fehlmessungen. Achtung! Das Anzugsdrehmoment beim Einbau der druckfesten Sensoren (AFK-GB) darf 25 Nm nicht überschreiten. AFK-G K05/0422 Seite 5... -
Seite 6: Elektrischer Anschluss
EMV-Kabelverschraubung des Sensors zu montieren. Feuchte- Temperatur Sensor Ausgang: 2 x 4...20 mA Für Produkte: AFK-G1T, AFK-G2T, AFK-G3T, AFK-G4T Feuchte - Sensor Ausgang: 4...20 mA (0...20mA) Für Produkte: AFK-G1F, AFK-G2F, AFK-G3F, AFK-G4F Seite 6 AFK-G K05/0422... -
Seite 7: Wartung
(Hochdruck-Variante) 0...200°C bei AFK-G2 (Hochtemperatur-Variante) Messgenauigkeit: ±0,3 K –20 °C...+80 °C (Standard-Variante) Zusatzfehler: (<10 °C, >40 °C) ±0,007 %/K Analogausgang: 4 ... 20 mA 1000 Max-Bürde: Einstellzeit 1 min (T 90 bei 1 m/s): AFK-G K05/0422 Seite 7... -
Seite 8: Allgemeines
2 = Hochtemperatur Ausführung tmax: 200 °C F = Feuchte AFK-G Feuchte - Messgerät 3 = Hochdruck - Ausführung T = Feuchte und Temperatur pmax: 25 bar, tmax: 125 °C 4 = Standard - Ausführung Wandmontage, tmax: 80 °C Seite 8 AFK-G K05/0422... -
Seite 9: Abmessungen
AFK-G 11. Abmessungen AFK-G K05/0422 Seite 9... - Seite 10 AFK-G Seite 10 AFK-G K05/0422...
- Seite 11 AFK-G AFK-G K05/0422 Seite 11...
-
Seite 12: Eu-Konformitätserklärung
12. EU-Konformitätserklärung Wir, Kobold-Messring GmbH, Hofheim-Ts., Bundesrepublik-Deutschland, erklären, dass das Produkt Feuchte/Temperaturmessgerät Typ: AFK-G -... mit den unten angeführten Normen übereinstimmt: EN 60730-1:2012 Automatische elektrische Regel- und Steuergeräte für den Hausgebrauch und ähnliche Anwendungen - Teil 1: Allgemeine Anforderungen EN 60730-2-13:2008 Automatische elektrische Regel- und Steuergeräte...
