Kobold AUF 2000 Bedienungsanleitung
Sandwich-aufsteckanzeige
Vorschau ausblenden
Andere Handbücher für AUF 2000:
- Bedienungsanleitung (15 Seiten) ,
- Bedienungsanleitung (16 Seiten)
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Kobold AUF 2000
Inhaltszusammenfassung für Kobold AUF 2000

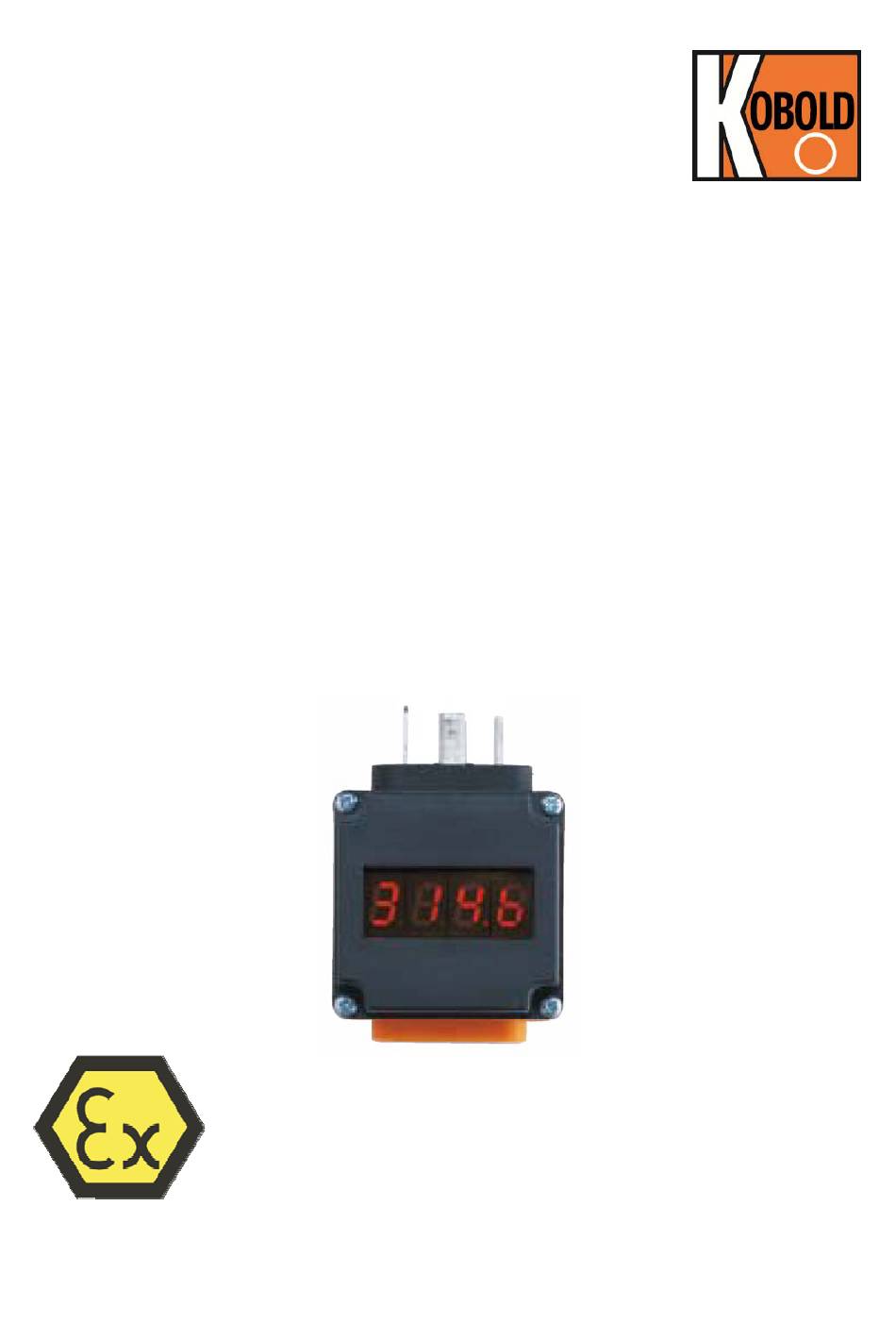

- Seite 1 Bedienungsanleitung für Sandwich-Aufsteckanzeige Typ: AUF 2000...
-
Seite 2: Inhaltsverzeichnis
11. Abmessungen ..................... 16 12. Entsorgung ....................16 13. EU-Konformitätserklärung ................17 14. EU-Konformitätserklärung (ATEX) .............. 18 15. EU-Baumusterprüfbescheinigung ............... 19 16. IECEx-Zertifikat ................... 21 Herstellung und Vertrieb durch: Kobold Messring GmbH Nordring 22-24 D-65719 Hofheim Tel.: +49 (0)6192-2990 Fax: +49(0)6192-23398 E-Mail: info.de@kobold.com Internet: www.kobold.com Seite 2... -
Seite 3: Hinweis
Bedienungsanleitung benötigen, können Sie diese mit Angabe des zugehörigen Belegdatums und der Seriennummer bei uns kostenlos per E- Mail (info.de@kobold.com) im PDF-Format anfordern. Wunschgemäß kann Ihnen die Bedienungsanleitung auch per Post in Papierform zugesandt werden. Bedienungsanleitung, Datenblatt, Zulassungen und weitere Informationen über den QR-Code auf dem Gerät oder über www.kobold.com... -
Seite 4: Kontrolle Der Geräte
Schraube zur Befestigung Einheiten-Klebeschild 4. Bestimmungsgemäße Verwendung störungsfreier Betrieb KOBOLD-Aufsteckanzeige dann gewährleistet, wenn alle Punkte dieser Betriebsanleitung eingehalten werden. Für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen, können wir keine Gewährleistung übernehmen. Bei Montage, Inbetriebnahme und Betrieb dieser Geräte sind unbedingt die entsprechenden nationalen Sicherheitsvorschriften (z.B. -
Seite 5: Arbeitsweise
AUF-2000 5. Arbeitsweise Die Aufsteckanzeige des Typs AUF-2000 ist eine universell einsetzbare Vor-Ort- Anzeige für unterschiedlichste Messumformer. Der Messumformer muß lediglich über einen Analogausgang und einen Steckeranschluss nach EN 175 301-803 Form A verfügen. Die Aufsteckanzeige wird einfach zwischen Stecker und Steckersockel gesteckt und ist sofort betriebsbereit. - Seite 6 AUF-2000 Die vier Schrauben aus den Ecken des Deckels werden als erstes entfernt, und der Deckel vorsichtig (um eine eventuell verklebte Deckeldichtung nicht zu beschädigen) entfernt. Direkt hinter dem Deckel liegt das Elektronikmodul lose im Gehäuse und kann durch anheben und drehen in 90° Schritten in die gewünschte Orientierung positioniert werden.
-
Seite 7: Einsatz In Explosionsgefährdeten Bereichen
AUF-2000 Die Versorgungslitzen müssen frei im Gehäuse liegen. Es ist darauf zu achten, dass die Litzen nicht zwischen dem Elektronikmodul und den sich im Gehäuse befindlichen Anschlussklemmen zerquetscht werden. Zum Schluss wird der Deckel wieder mit den vier Schrauben montiert, und das Gerät ist wieder einsatzbereit. -
Seite 8: Ex Ia Elektrische Kenngrößen
AUF-2000 Angewandte Normen Für den Konformitätsnachweis der oben genannten Zulassungen, wurden folgende Normen herangezogen: EN 60079-0 Allgemeine Anforderungen EN 60079-11 Eigensicherheit “i“ Weitere Informationen finden Sie in der Baumusterprüfbescheinigung am Ende dieser Anleitung. Zulässiger Gebrauch Die Aufsteckanzeige kann unter Berücksichtigung der Kennzeichnung am Typenschild wie folgt verwendet werden: a) Zone 1 (Gas Ex, EPL Gb) in den Explosionsgruppen IIA, IIB und IIC b) Zone 2 (Gas Ex, EPL Gb) in den Explosionsgruppen IIA, IIB und IIC... -
Seite 9: Inbetriebnahme, Installation, Betrieb
AUF-2000 a) Richten Sie sich bei der Auswahl und dem bestimmungsgemäßen Betrieb eines Produktes nach den allgemeinen Regeln der Technik. b) Alle angeschlossenen elektrischen und mechanischen Betriebsmittel müssen für den jeweiligen Einsatz geeignet sein. c) Beachten Hinweise dieser Betriebsanleitung sowie Einsatzbedingungen und zulässigen Daten, die aus den Aufdrucken / Typenschildern, der jeweiligen Produkte hervorgehen. -
Seite 10: Instandhaltung, Wartung
AUF-2000 l) Innerhalb des explosionsgefährdeten Bereichs darf die Montage nur unter Beachtung der vor Ort geltenden Vorschriften erfolgen. Montageregeln sind zu berücksichtigen. Folgende Bedingungen sind zu beachten: Montage und Wartung nur bei Ex-freier Atmosphäre und unter Beachtung der im Land des Betreibers gültigen Vorschriften durchführen. -
Seite 11: Störungsbeseitigung
AUF-2000 c) Der Austausch von Komponenten darf nur mit Original-Ersatzteilen erfolgen, die auch für den Einsatz im Ex-Bereich freigegeben sind. Instandsetzung nur beim Hersteller oder Fachwerkstatt. d) Die Produkte sind im Ex-Bereich regelmäßig zu warten und zu reinigen. Die Intervalle werden vom Betreiber gemäß den Beanspruchungen vor Ort festgelegt. -
Seite 12: Kennzeichnung Der Aufsteckanzeige
7.7.1. ATEX-Typenschild am Gerät Das Gerät ist mit einem Typenschild versehen auf dem alle relevanten Informationen aufgedruckt sind. Via den QR-Code gelangt man automatisch auf die Produktseite auf der Kobold- Website, wo die Bedienungsanleitung und weitere produktrelevante Dokumente heruntergeladen werden können. -
Seite 13: Elektrischer Anschluss
AUF-2000 8. Elektrischer Anschluss Schließen Sie die Aufsteckanzeige gemäß untenstehendem Anschlussbild an. Steckerbelegung PIN 1 PIN 2 Versorgungs- spannung Ub (DC) evtl. Auswertung (Anzeige) (Schreiber) Versorgungsspannung Die Versorgungsspannung (meist 24 VDC) muß größer sein als der Spannungsabfall am Sensor, Spannungsabfall an der Anzeige (5 V) und sonstige Spannungsverluste (zusätzliche Auswertung, Leitungsverluste). -
Seite 14: Dezimalpunkt
AUF-2000 8.2. Dezimalpunkt Taste B drücken bis: angezeigt wird. A+B Menüpunkt zur Einstellung: B oder A für auf und ab: A+B Quittieren der Einstellung und zurück zu Menüpunkt ”dP” 8.3. Nullpunkt (Wert der bei 4 mA angezeigt werden soll.) Taste B drücken bis: angezeigt wird. -
Seite 15: Bereichsüberschreitung
AUF-2000 8.6. Bereichsüberschreitung (Meldung, wenn unter 4 mA oder über 20 mA) Meldung ”HI” Bereichsüberschreitung oder ”LO” Bereichsunterschreitung Taste B drücken bis: angezeigt wird. A+B Menüpunkt zur Einstellung: Meldung inaktiv B oder A für auf und ab: Meldung aktiv A+B Quittieren der Einstellung und zurück zu Menüpunkt ”HILO” Meldung: ”hi”= Messbereichsüberschreitung, ”lo”= Messbereichsunterschreitung Bitte beachten: Bei inaktiver ”HILO”-Meldung wird bei Überschreitung des Anzeigebereiches (-1999...+9999) der Fehler ”Er06”... -
Seite 16: Technische Daten
AUF-2000 9. Technische Daten Siehe Datenblatt - über den QR-Code auf dem Gerät oder über www.kobold.com 10. Bestelldaten Siehe Datenblatt - über den QR-Code auf dem Gerät oder über www.kobold.com 11. Abmessungen Siehe Datenblatt - über den QR-Code auf dem Gerät oder über www.kobold.com ... -
Seite 17: Eu-Konformitätserklärung
AUF-2000 13. EU-Konformitätserklärung Wir, Kobold Messring GmbH, Nordring 22-24, 65719 Hofheim, Deutschland, erklären hiermit in alleiniger Verantwortung, dass das Produkt Aufsteckanzeige Typ: AUF-2000 folgende EU-Richtlinie(n) erfüllt: 2011/65/EU RoHS 2015/863/EU Delegierte Richtlinie (RoHS III) 2014/30/EU EMV-Richtlinie und mit den unten angeführten Normen übereinstimmt: EN IEC 61326-1:2022 Elektrische Mess-, Steuer-, Regel- und Laborgeräte -... -
Seite 18: Eu-Konformitätserklärung (Atex)
Das oben genannte Produkt entspricht der Richtlinie 2014/34/EU. Neue Editionen können bereits eine oder mehrere der in den EU-Baumusterprüfbescheinigungen genannten Normen ersetzt haben. Kobold Messring erklärt, dass das in dieser Konformitätserklärung erwähnte Produkt den Anforderungen der neuen Editionen entweder entspricht oder von den Änderungen nicht betroffen ist. -
Seite 19: Eu-Baumusterprüfbescheinigung
AUF-2000 15. EU-Baumusterprüfbescheinigung AUF-2000 K10/0125 Seite 19... - Seite 20 AUF-2000 Seite 20 AUF-2000 K10/0125...
-
Seite 21: Iecex-Zertifikat
AUF-2000 16. IECEx-Zertifikat AUF-2000 K10/0125 Seite 21... - Seite 22 AUF-2000 Seite 22 AUF-2000 K10/0125...
- Seite 23 AUF-2000 AUF-2000 K10/0125 Seite 23...
