4.3.3 Hydraulik montieren

22

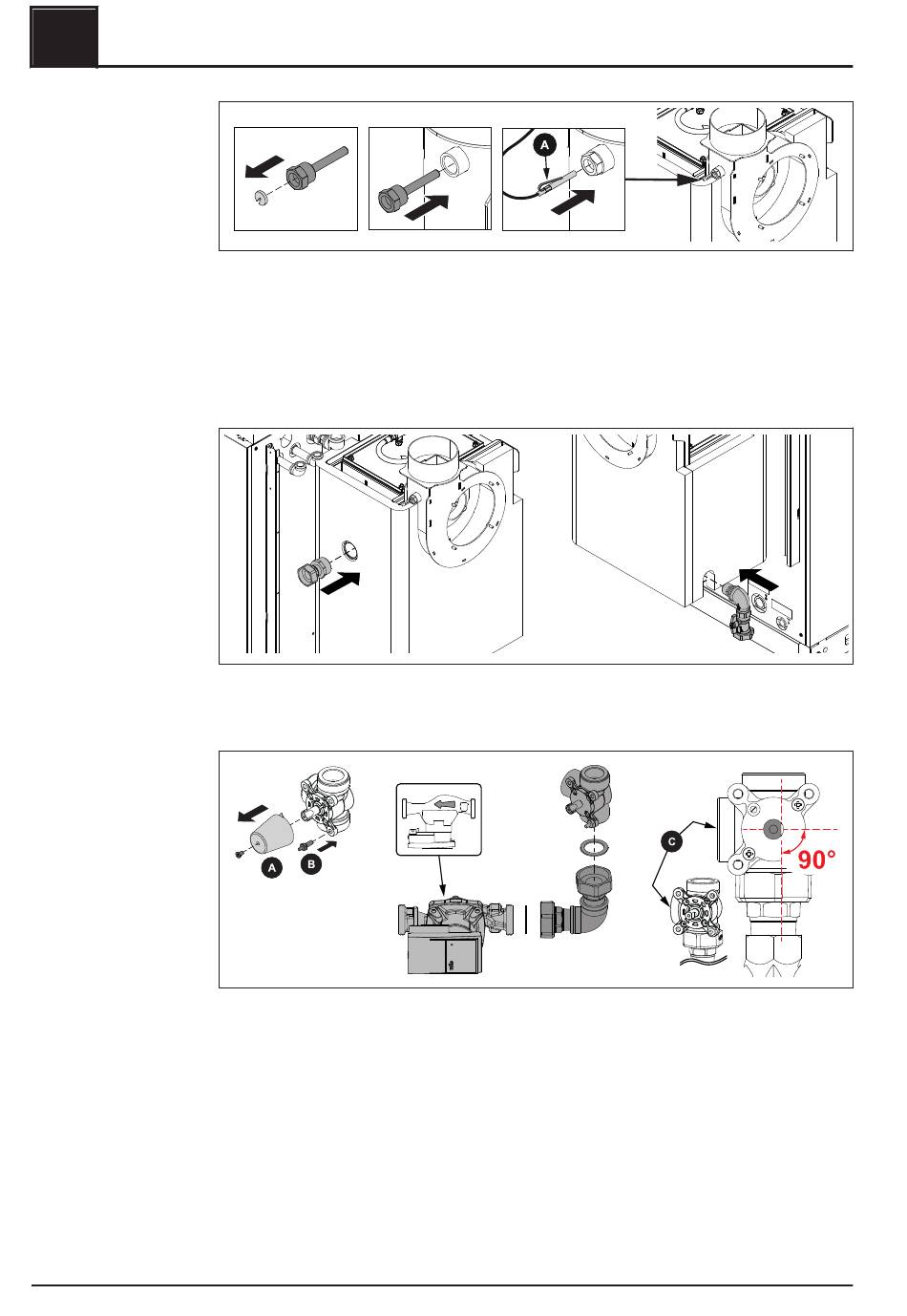

❒ Kunststoffbuchse aus Tauchhülse entfernen
❒ Tauchhülse bei Saugzuggehäuse eindrehen
❒ Metallstreifen (A) des Tauchfühlers Richtung Fühlerspitze biegen und Tauchfühler
in Tauchhülse schieben
❒ Rücklaufanschluss seitlich am Brennwert-Wärmetauscher eindichten
❒ Rohrverbindung am Vorlauf des Brennwert-Wärmetauschers eindichten
❒ Schraube am Dreiwegemischer lösen und Handversteller (A) abnehmen
❒ Drehmomentstütze (B) am Mischer montieren
❒ Dreiwegemischer mit SIL-Dichtung an der Knieverbindung wie dargestellt fixieren
❒ Rücklaufanhebepumpe an der Knieverbindung fixieren
➥ Flussrichtung beachten!
❒ Mischerküken des Dreiwegemischers so positionieren, dass Bypassöffnung (C)
geschlossen ist
➥ Abflachung an der Welle des Mischerkükens befindet sich an der
gegenüberliegenden Seite
➥ WICHTIG: Nach dem Positionieren darf das Mischerküken nicht mehr verdreht
werden!
