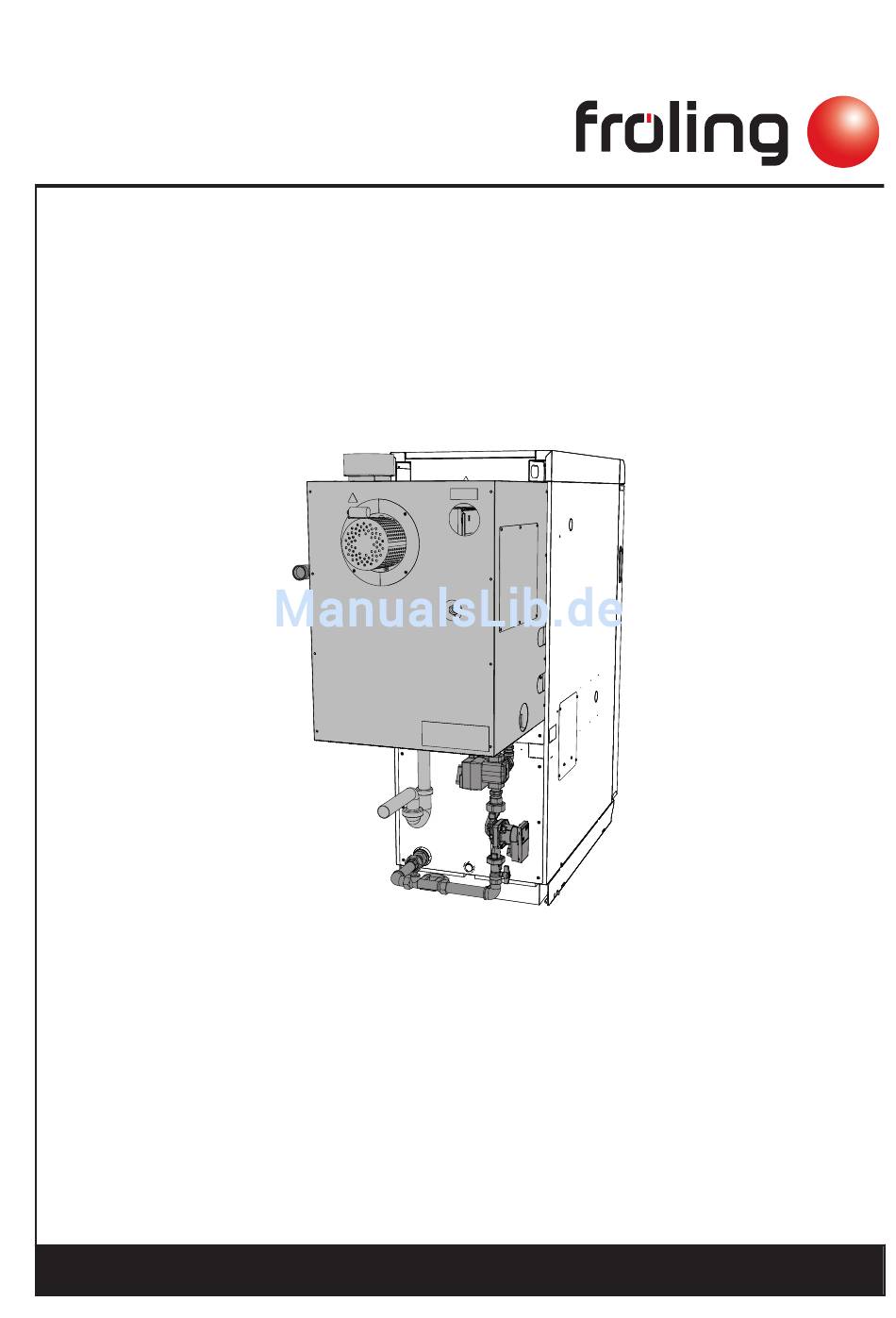

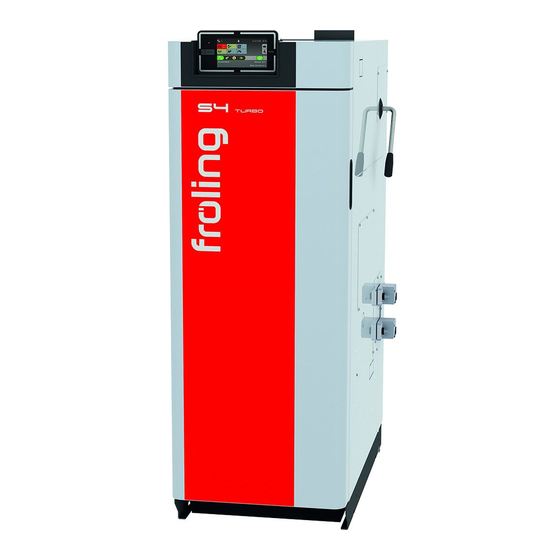

Montage- und Bedienungsanleitung
Brennwert-Wärmetauscher für S4 Turbo 28
Deutschsprachige Original-Montage- und Bedienungsanleitung für Fachkraft und Bediener
Anweisungen und Sicherheitshinweise lesen und beachten!
Technische Änderungen, Druck- und Satzfehler vorbehalten!
M1450317_de | Ausgabe 28.02.2017
Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Froling S4 Turbo 28
Inhaltszusammenfassung für Froling S4 Turbo 28
- Seite 1 Montage- und Bedienungsanleitung Brennwert-Wärmetauscher für S4 Turbo 28 Deutschsprachige Original-Montage- und Bedienungsanleitung für Fachkraft und Bediener Anweisungen und Sicherheitshinweise lesen und beachten! Technische Änderungen, Druck- und Satzfehler vorbehalten! M1450317_de | Ausgabe 28.02.2017 Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemein Über diese Anleitung Was versteht man unter Brennwerttechnik Sicherheit Gefahrenstufen von Warnhinweisen Bestimmungsgemäße Verwendung Allgemeine Sicherheitshinweise Qualifikation des Montagepersonals Schutzausrüstung des Montagepersonals Qualifikation des Bedienpersonals Ausführungshinweise 2.7.1 Installation und Genehmigung der Heizungsanlage 2.7.2 Meldepflicht als Brennwertanlage 2.7.3 Ausführungshinweise Kaminsystem / Kaminanschluss Verbindungsleitung zum Kamin Daten zur Auslegung des Abgassystems... -
Seite 3: Allgemein
Feuchtigkeit (Wasserdampf), die normalerweise mit den Abgasen durch den Kamin freigesetzt wird. Wenn die Abgastemperatur sehr niedrig wird, so kondensiert die Feuchtigkeit aus. Die Brennwerttechnik nützt diese kondensierte Feuchtigkeit zur weiteren Wärmegewinnung. Montage- und Bedienungsanleitung Brennwert-Wärmetauscher für S4 Turbo 28 | M1450317_de... -
Seite 4: Sicherheit
Sicherheit Gefahrenstufen von Warnhinweisen 2 Sicherheit 2.1 Gefahrenstufen von Warnhinweisen In dieser Dokumentation werden Warnhinweise in den folgenden Gefahrenstufen verwendet, um auf unmittelbare Gefahren und wichtige Sicherheitsvorschriften hinzuweisen: GEFAHR Die gefährliche Situation steht unmittelbar bevor und führt, wenn die Maßnahmen nicht befolgt werden, zu schweren Verletzungen bis hin zum Tod. -
Seite 5: Allgemeine Sicherheitshinweise
Montage, Installation, Erstinbetriebnahme sowie Instandsetzungsarbeiten dürfen nur durch qualifizierte Personen durchgeführt werden: - Heizungstechniker / Gebäudetechniker - Elektroinstallationstechniker - Fröling Werkskundendienst Das Montagepersonal muss die Anweisungen in der Dokumentation gelesen und verstanden haben. Montage- und Bedienungsanleitung Brennwert-Wärmetauscher für S4 Turbo 28 | M1450317_de... -
Seite 6: Schutzausrüstung Des Montagepersonals
Sicherheit Schutzausrüstung des Montagepersonals 2.5 Schutzausrüstung des Montagepersonals Für persönliche Schutzausrüstung gemäß den Vorschriften zur Unfallverhütung sorgen! ▪ Bei Transport, Aufstellung und Montage: - geeignete Arbeitsbekleidung - Schutzhandschuhe - Sicherheitsschuhe (mind. Schutzklasse S1P) 2.6 Qualifikation des Bedienpersonals VORSICHT Bei Zutritt zum Aufstellungsraum / Heizraum durch Unbefugte: Sachschaden und Verletzungen möglich! ❒... -
Seite 7: Ausführungshinweise
Das Verbindungsstück ist auf kürzestem Weg und möglichst unter 30 – 45° zum Kamin steigend herzustellen und zu isolieren. Um einen eventuellen Rückfluss von Kondensat in den Kessel zu verhindern, muss in die Verbindungsleitung zum Kamin eine Kondensatableitung eingebaut werden. Montage- und Bedienungsanleitung Brennwert-Wärmetauscher für S4 Turbo 28 | M1450317_de... -
Seite 8: Daten Zur Auslegung Des Abgassystems
Sicherheit Ausführungshinweise Daten zur Auslegung des Abgassystems Benennung Brennwertkessel S4 Turbo 28 Abgastemperatur °C 40 - 70 Abgasmassenstrom bei Nennlast kg/h 75,6 Abgasmassenstrom bei Teillast 37,8 Abgasmassenstrom bei Nennlast kg/s 0,021 Abgasmassenstrom bei Teillast 0,01 Verfügbarer Förderdruck des Gebläses Verfügbarer Förderdruck des Gebläses... -
Seite 9: Technik
Abstand Kondensatablauf - Kesselseite Höhe Anschluss Kessel-Rücklauf Höhe Anschluss Kondensatablauf 475-655 Höhe Anschluss Wärmetauscher-Rücklauf 1165 Höhe Anschluss Saugzug-Gebläse 1290 Höhe Anschluss Abgasrohr 1540 Höhe Anschluss Spüleinrichtung 1100 Höhe Anschluss Kessel-Vorlauf 1355 Abgasrohrdurchmesser Montage- und Bedienungsanleitung Brennwert-Wärmetauscher für S4 Turbo 28 | M1450317_de... -
Seite 10: Technische Daten
Zoll Anschluss Vorlauf- / Rücklauf Zoll Anschluss Kondensatablauf DN40 1. Angegebene Abgastemperaturen abhängig von der Heizungsrücklauftemperatur. 2. Angegebene Kondensatmenge abhängig von Heizungsrücklauftemperatur und Feuchtegehalt des Brennstoffes. Prüfbericht-Daten S4 Turbo 28 Benennung Brennwertkessel S4 Turbo 28 Prüfanstalt TÜV Austria Prüfbericht-Nummer 12-U-475/SD 12-UW/Wels-EX-0057 1. - Seite 11 Technik Technische Daten Montage- und Bedienungsanleitung Brennwert-Wärmetauscher für S4 Turbo 28 | M1450317_de...
-
Seite 12: Montage
Montage Benötigtes Werkzeug 4 Montage VORSICHT Bei Montage und Installation durch unqualifizierte Personen: Sachschaden und Verletzungen möglich! Für die Montage und Installation gilt: ❒ Anweisungen und Hinweise in den Anleitungen beachten ❒ Arbeiten an der Anlage nur durch einschlägig qualifizierte Personen durchführen lassen WARNUNG Arbeiten an eingeschalteter/heißer Anlage:... -
Seite 13: Empfohlene Abstände Im Heizraum
1. Der Kessel sollte auf jener Seite, an der sich der WOS-Hebel befindet (B oder D) mit einem Abstand von mind. 800 mm zur Wand aufgestellt werden, um eine leichte Zugänglichkeit zum Anschluss des Geräts sowie für Wartungsarbeiten (z.B. Saugzug) zu gewährleisten Montage- und Bedienungsanleitung Brennwert-Wärmetauscher für S4 Turbo 28 | M1450317_de... -
Seite 14: Montageübersicht Brennwert-Wärmetauscher
Montage Montageübersicht Brennwert-Wärmetauscher 4.3 Montageübersicht Brennwert-Wärmetauscher M8x25 - 8.8 M8x20 - A2/70 M10 - A4/70 M4x8 M8x20 - A4/70 M8x20 - A4/70 M8 - A4/70 M8 - A4/70 M8 - A4/70 M8 - A4/70 M4x8 M8x20 - 8.8 M10x45 - 8.8 Ø38x2 Ø44x2 Ø55x2... - Seite 15 54217 54685 54285 T223627 T244531 T223626 T223624 T223625 54650 T221718 60452 T013287 T223623 67048C T218643 68017 46998 67093 36072 T204003 36018 54047B 36199 67391A T248542 T026242 T219288 68948 66396 T248535 Montage- und Bedienungsanleitung Brennwert-Wärmetauscher für S4 Turbo 28 | M1450317_de...
-
Seite 16: Montageübersicht Verkleidung
Montage Montageübersicht Verkleidung 4.4 Montageübersicht Verkleidung Pos. S4 Turbo 28 Stk. Artikel-Nr. T217991 T219451 T220149 T220150 T220511 T220151 T220147 T220144 T223707 Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com... -
Seite 17: Vorbereitungen Zur Montage
Montage Vorbereitungen zur Montage 4.5 Vorbereitungen zur Montage Montage- und Bedienungsanleitung Brennwert-Wärmetauscher für S4 Turbo 28 | M1450317_de... -
Seite 18: Kessel Vorbereiten
Montage Kessel vorbereiten 4.6 Kessel vorbereiten Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com... - Seite 19 Montage Kessel vorbereiten Montage- und Bedienungsanleitung Brennwert-Wärmetauscher für S4 Turbo 28 | M1450317_de...
-
Seite 20: Brennwert-Wärmetauscher Montieren
Montage Brennwert-Wärmetauscher montieren 4.7 Brennwert-Wärmetauscher montieren 4x M10 10x M4x8 Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com... - Seite 21 Montage Brennwert-Wärmetauscher montieren ~109mm Montage- und Bedienungsanleitung Brennwert-Wärmetauscher für S4 Turbo 28 | M1450317_de...
- Seite 22 Montage Brennwert-Wärmetauscher montieren 4x M8x20 Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
- Seite 23 Montage Brennwert-Wärmetauscher montieren Montage- und Bedienungsanleitung Brennwert-Wärmetauscher für S4 Turbo 28 | M1450317_de...
- Seite 24 Montage Brennwert-Wärmetauscher montieren Ø44x2 Ø44x2 Ø44x2 check Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
- Seite 25 Montage Brennwert-Wärmetauscher montieren Ø44x2 Ø44x2 Montage- und Bedienungsanleitung Brennwert-Wärmetauscher für S4 Turbo 28 | M1450317_de...
- Seite 26 Montage Brennwert-Wärmetauscher montieren S4 Turbo 28 Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
- Seite 27 Montage Brennwert-Wärmetauscher montieren 4x M4x8 Montage- und Bedienungsanleitung Brennwert-Wärmetauscher für S4 Turbo 28 | M1450317_de...
-
Seite 28: Elektrischer Anschluss
Montage Elektrischer Anschluss S4 Turbo 28 4.8 Elektrischer Anschluss GEFAHR Bei Arbeiten an elektrischen Komponenten: Lebensgefahr durch Stromschlag! Für Arbeiten an elektrischen Komponenten gilt: ❒ Arbeiten nur durch eine Elektrofachkraft durchführen lassen ❒ Geltende Normen und Vorschriften beachten ➥ Arbeiten an elektrischen Komponenten durch Unbefugte ist verboten... - Seite 29 Montage Elektrischer Anschluss 230 VAC Rücklaufmischer FRRLA Fühler 2 FRKEM Rücklauffühler RLF Pumpe 1 HKP 0 FRHYU Montage- und Bedienungsanleitung Brennwert-Wärmetauscher für S4 Turbo 28 | M1450317_de...
-
Seite 30: Abschließende Arbeiten
Montage Abschließende Arbeiten 4.9 Abschließende Arbeiten Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com... -
Seite 31: Brennwert-Wärmetauscher In Regelung Konfigurieren
Montage Brennwert-Wärmetauscher in Regelung konfigurieren 4.10 Brennwert-Wärmetauscher in Regelung konfigurieren "Brennwertwärmetauscher vorhanden" "JA" Grundbild Anlage Einstellen Abgas Brennwert WT Abgas Brennwert WT Einstellen Montage- und Bedienungsanleitung Brennwert-Wärmetauscher für S4 Turbo 28 | M1450317_de... -
Seite 32: Inspektion
Inspektion 5 Inspektion WARNUNG Bei unsachgemäßer Inspektion und Reinigung: Falsche oder fehlende Inspektion und Reinigung des Kessels kann zu schwerwiegender Störung der Verbrennung (z.B. spontane Entzündung von Schwelgasen / Verpuffung) und in weiterer Folge zu schwersten Unfällen und Sachschäden führen! Daher gilt: ❒... -
Seite 33: Wärmetauscher Überprüfen
Inspektion Wärmetauscher überprüfen 5.1 Wärmetauscher überprüfen Grundbild Hand Handbetrieb Handbetrieb Systemmenü Hand "Brennwertwärmetauscher manuell spülen - nur im Kessel Aus / Betriebsbereit" "JA" Montage- und Bedienungsanleitung Brennwert-Wärmetauscher für S4 Turbo 28 | M1450317_de... -
Seite 34: Kondensatablauf Überprüfen
Inspektion Kondensatablauf überprüfen 5.2 Kondensatablauf überprüfen Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com... -
Seite 35: Anhang
6.1.1 Adresse des Herstellers FRÖLING Heizkessel- und Behälterbau GesmbH Industriestraße 12 A-4710 Grieskirchen AUSTRIA TEL 0043 (0)7248 606 0 FAX 0043 (0)7248 606 600 INTERNET www.froeling.com 6.1.2 Adresse des Installateurs Stempel Montage- und Bedienungsanleitung Brennwert-Wärmetauscher für S4 Turbo 28 | M1450317_de...
