maco INSTINCT Montageanleitung Seite 7

Arbeitsschritte im Türrahmen

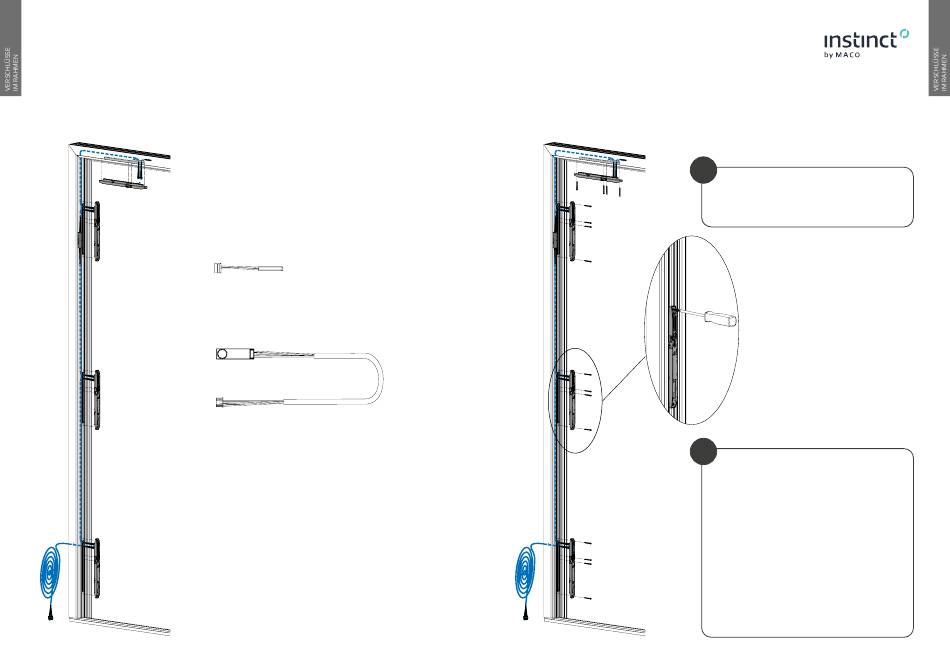

5. Anschluss INSTINCT Guard / Guard+ und INSTINCT Abschlusskabel
Schließen Sie ein INSTINCT Systemkabel am obersten /
letzten INSTINCT Guard / Guard+ an. Am zweiten Anschluss
muss ein Abschlusskabel angeschlossen werden.
Variante A
Abschlusskabel
Variante B
Abschlusskabel mit Akustik-Modul
12
Arbeitsschritte im Türrahmen
6. Montage INSTINCT Guard / Guard+
!
SYSTEMMAPPE BEACHTEN
Empfehlungen für geeignete Schrauben finden
Sie in der profilspezifischen Systemmappe.
!
HINWEISE ZUR MONTAGE
1. Achten Sie darauf, dass die Kabel nicht einge-
klemmt oder beschädigt werden.
2. Achten Sie darauf, dass die Kabel beim Ver-
schrauben der INSTINCT Guard / Guard+ nicht
beschädigt werden (beispielsweise durch zu
lange Schrauben).
3. Ziehen Sie die Schrauben nicht zu fest an, um
ein Verdrehen der INSTINCT Guard / Guard+
oder eine Schwergängigkeit zu vermeiden.
Dies gilt insbesondere für die Verschraubung
durch den Haken – zu festes Anziehen kann
die ordnungsgemäße Funktion beeinträchtigen.
13
