Anschlussplan Instinct Gateway; Stromversorgung - maco INSTINCT Montageanleitung

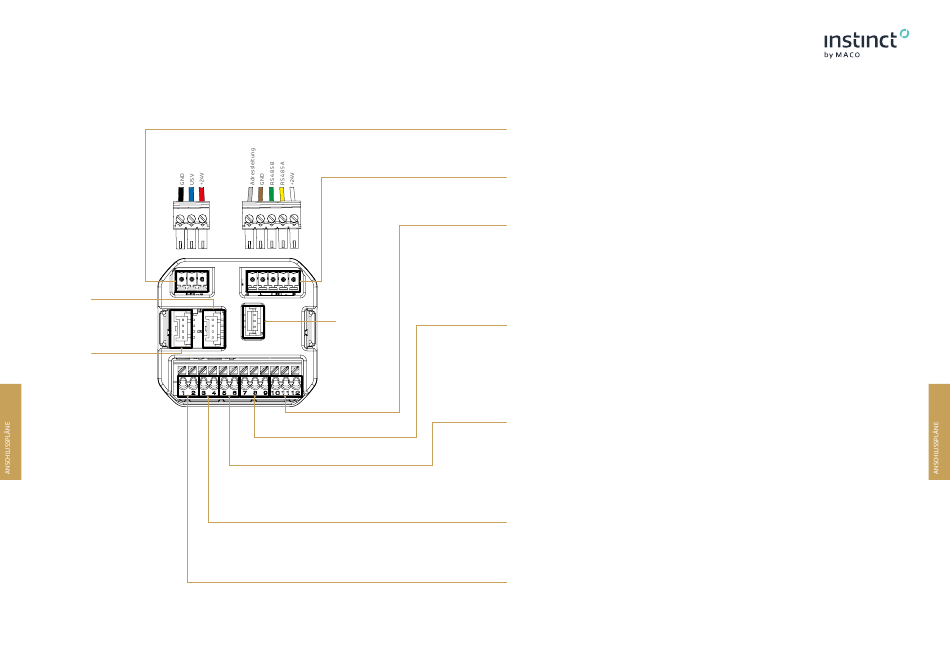

Anschlussplan INSTINCT Gateway

Anschluss 1
für MACO openDoor
Zutrittskontrollsysteme
Anschluss 2
für MACO openDoor
Zutrittskontrollsysteme
48

Stromversorgung

mit USV-Funktion: Anschluss INSTINCT USV-Modul
ohne USV-Funktion: Anschluss INSTINCT Netzteil
INSTINCT Bus
bei flügelseitiger Montage: Anschluss INSTINCT Kabelübergang
bei rahmenseitiger Montage: Anschluss Systemkabel
AUSGANG: Tür offen (Testkit: OUTPUT 2)
Funktion: signalisiert, ob sämtliche Verschlüsse ordnungsgemäß entriegelt sind.
Wahlweise als NO- oder NC-Signal:
Beispiele: Alarmanlage, Drehtürantrieb
Keine Funktion
AUSGANG: Verschlussüberwachung (Testkit: OUTPUT 1)
Funktion: signalisiert, ob sämtlicher Verschlüsse ordnungsgemäß verriegelt sind.
Wahlweise als NO- oder NC-Signal:
Beispiele: Alarmanlage, Smart-Home-Systeme
EINGANG: Tagesentriegelung (Testkit: DAY)
Funktion 1: Anschluss für externe Komponenten zur Aktivierung / Deaktivierung der Tagesentriegelung
(durch 2-sekündiges, ununterbrochenes Betätigen)
Funktion 2: Anschluss für externe Komponenten zur einmaligen Öffnung mit aufrechter Arretierung der
Verschlüsse (durch kurzen Betätigungsimpuls) - wird die Tür innerhalb von 5 Sekunden nicht geöffnet, ver-
riegeln die Verschlüsse wieder.
Beispiele: Tagesentriegelungstaster, alternativ Gegensprechanlage
EINGANG: Türöffnung von außen (Testkit: OPEN EXT)
Funktion: Anschluss für externe Komponenten zur Entriegelung des INSTINCT-Systems
Besonderheiten: Reagiert nicht auf Kindersicherungs-Modus
Beispiele: Gegensprechanlage, externe Zutrittskontrollsysteme, Smart-Home-Systeme, ...
EINGANG: Türöffnung von innen (Testkit: OPEN INT)
Funktion: Anschluss für externe Komponenten zur Entriegelung des INSTINCT-Systems
Besonderheiten: Reagiert auf Kindersicherungs-Modus (Öffnen der Tür erfordert 5-sekündiges, ununter-
brochenes Betätigen) - Kindersicherung ist nur mit INSTINCT Bluetooth-Modul verfügbar.
Beispiel: Öffnungstaster
10: NO
11: COM
12: NC
7: NO
8: COM
9: NC
49
