maco INSTINCT Montageanleitung Seite 11

Arbeitsschritte im Türflügel

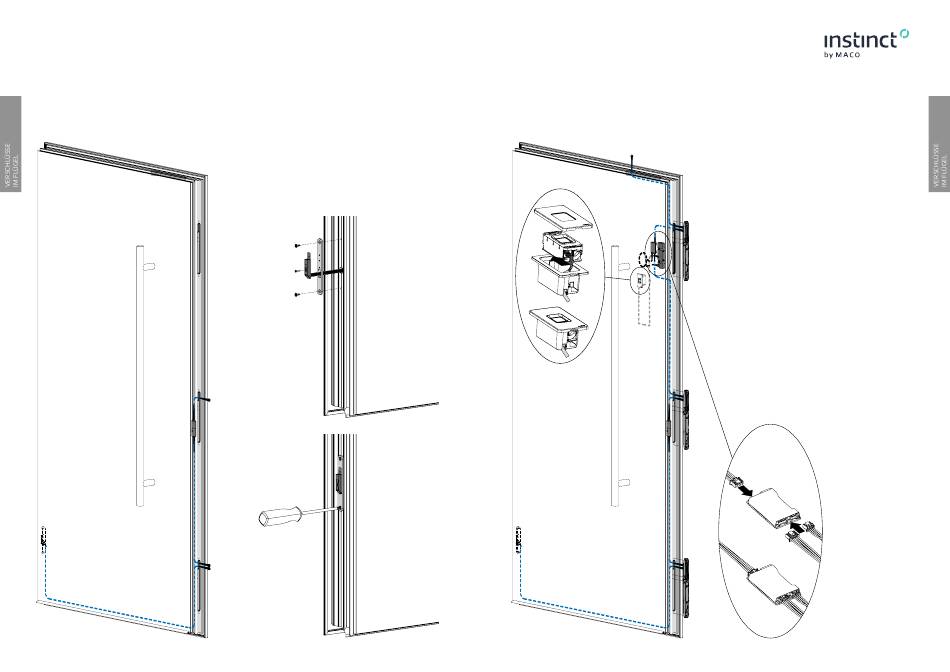

3. Montage INSTINCT Kabelübergang – flügelseitig
20
Den flügelseitigen Teil des Kabelübergangs durch
das Türblatt zum ersten INSTINCT Guard / Guard+
führen und die Buchsenseite in der vorgesehenen
Fräsung für die Montage platzieren.
Arbeitsschritte im Türflügel
4. Anschluss INSTINCT Interface und MACO openDoor Zutrittskontrolle – optional
Bei Verwendung des INSTINCT Interfaces
muss dieses noch vor der Verkabelung des
INSTINCT Guard und Guard+ an den empfoh-
lenen Positionen laut profilspezifischer
Systemmappe platziert werden.
1. Ziehen Sie das Kabel von der MACO open-
Door Zutrittskontrolle durch die Fräsung
an entsprechender Position laut System-
mappe ein.
2. Stecken Sie das 4-polige Verbindungskabel
an die Steuereinheit an.
3. Stecken Sie das 4-polige Verbindungskabel
am INSTINCT Interface an.
4. Stecken Sie die beiden INSTINCT System-
kabel am INSTINCT Interface an.
5. Verstauen Sie sämtliche Kabel und Kompo-
nenten im Türblatt.
6. Montieren Sie die MACO openDoor Zu-
trittskontrolle im Türblatt. Beachten Sie die
beiliegende Montageanleitung.
INSTINCT Systemkabel
Verbindungskabel
Steuereinheit
INSTINCT Systemkabel
21
