Arbeitsschritte im Türrahmen

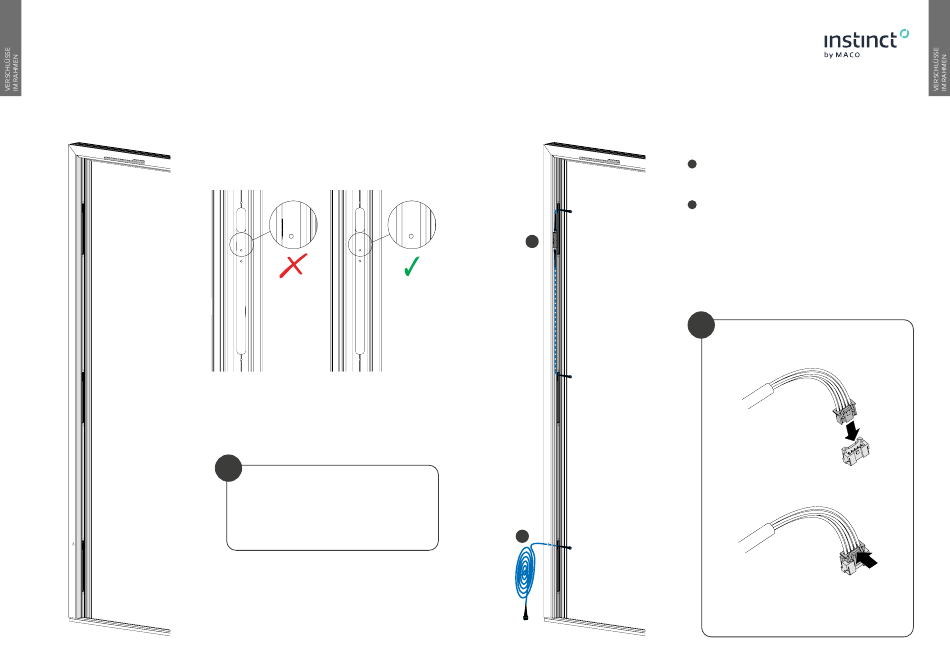

1. Kontrolle der Fräsungen
Kontrollieren Sie die Fräsungen und wenn nötig, entfernen
Sie den Grat, um eine Beschädigung der Kabel zu vermeiden.
8
!
SYSTEMMAPPE BEACHTEN
Hinsichtlich der Positionierung der einzelnen
Komponenten bzw. der Bohr- und Fräsbilder
sind die Vorgaben der profilspezifischen
Systemmappe zu beachten.
Arbeitsschritte im Türrahmen
2. Anschluss INSTINCT Systemkabel und Bluetooth-Modul
1
2
2
1
Ziehen Sie das INSTINCT Systemkabel für rahmenseitige
Montage 6000 mm in die dafür vorgesehene Bohrung
ein.
Bei Verwendung eines INSTINCT Bluetooth-Moduls
muss dieses vor der Verkabelung der INSTINCT Guard
und Guard+ an den empfohlenen Positionen (siehe Sys-
temmappe) platziert und verkabelt werden.
!
HINWEISE ZUR VERBINDUNG UND
TRENNUNG DER STECKER
Stecker mit der Buchse verbinden, bis der
Stecker einrastet.
Durch Eindrücken der abstehenden Lasche und
gleichzeitiges Herausziehen des Steckers wird
die Verbindung wieder gelöst.
