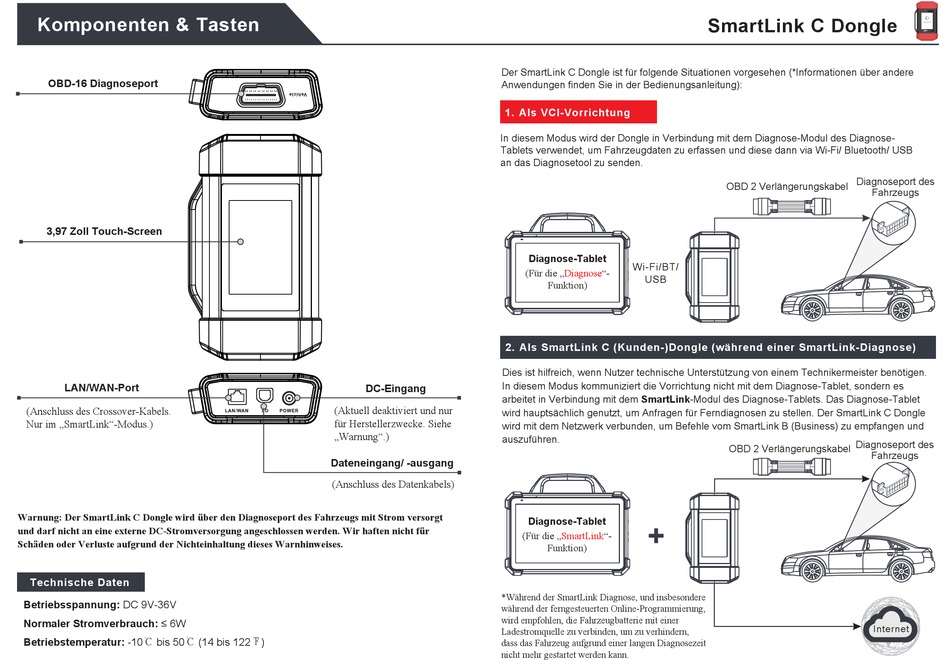

Komponenten & Tasten
OBD-16 Diagnoseport
3,97 Zoll Touch-Screen
LAN/WAN-Port
(Anschluss des Crossover-Kabels.
Nur im „SmartLink"-Modus.)
Warnung: Der SmartLink C Dongle wird über den Diagnoseport des Fahrzeugs mit Strom versorgt
und darf nicht an eine externe DC-Stromversorgung angeschlossen werden. Wir haften nicht für
Schäden oder Verluste aufgrund der Nichteinhaltung dieses Warnhinweises.
Technische Daten
Betriebsspannung: DC 9V-36V
Normaler Stromverbrauch: ≤ 6W
Betriebstemperatur: -10℃ bis 50℃ (14 bis 122℉)
Der SmartLink C Dongle ist für folgende Situationen vorgesehen (*Informationen über andere
Anwendungen finden Sie in der Bedienungsanleitung):
1
In diesem Modus wird der Dongle in Verbindung mit dem Diagnose-Modul des Diagnose-
Tablets verwendet, um Fahrzeugdaten zu erfassen und diese dann via Wi-Fi/ Bluetooth/ USB
an das Diagnosetool zu senden.
2
Dies ist hilfreich, wenn Nutzer technische Unterstützung von einem Technikermeister benötigen.
In diesem Modus kommuniziert die Vorrichtung nicht mit dem Diagnose-Tablet, sondern es
DC-Eingang
arbeitet in Verbindung mit dem SmartLink-Modul des Diagnose-Tablets. Das Diagnose-Tablet
(Aktuell deaktiviert und nur
wird hauptsächlich genutzt, um Anfragen für Ferndiagnosen zu stellen. Der SmartLink C Dongle
für Herstellerzwecke. Siehe
wird mit dem Netzwerk verbunden, um Befehle vom SmartLink B (Business) zu empfangen und
„Warnung".)
auszuführen.
Dateneingang/ -ausgang
(Anschluss des Datenkabels)
*Während der SmartLink Diagnose, und insbesondere
während der ferngesteuerten Online-Programmierung,
wird empfohlen, die Fahrzeugbatterie mit einer
Ladestromquelle zu verbinden, um zu verhindern,
dass das Fahrzeug aufgrund einer langen Diagnosezeit
nicht mehr gestartet werden kann.
.
Als VCI-Vorrichtung
Diagnose-Tablet
Wi-Fi/BT/
(Für die „Diagnose"-
USB
Funktion)
.
Als SmartLink C (Kunden-)Dongle (während einer SmartLink-Diagnose)
Diagnose-Tablet
(Für die „SmartLink"-
Funktion)
SmartLink C Dongle
Diagnoseport des
OBD 2 Verlängerungskabel
Fahrzeugs
Diagnoseport des
OBD 2 Verlängerungskabel
Fahrzeugs
Internet
