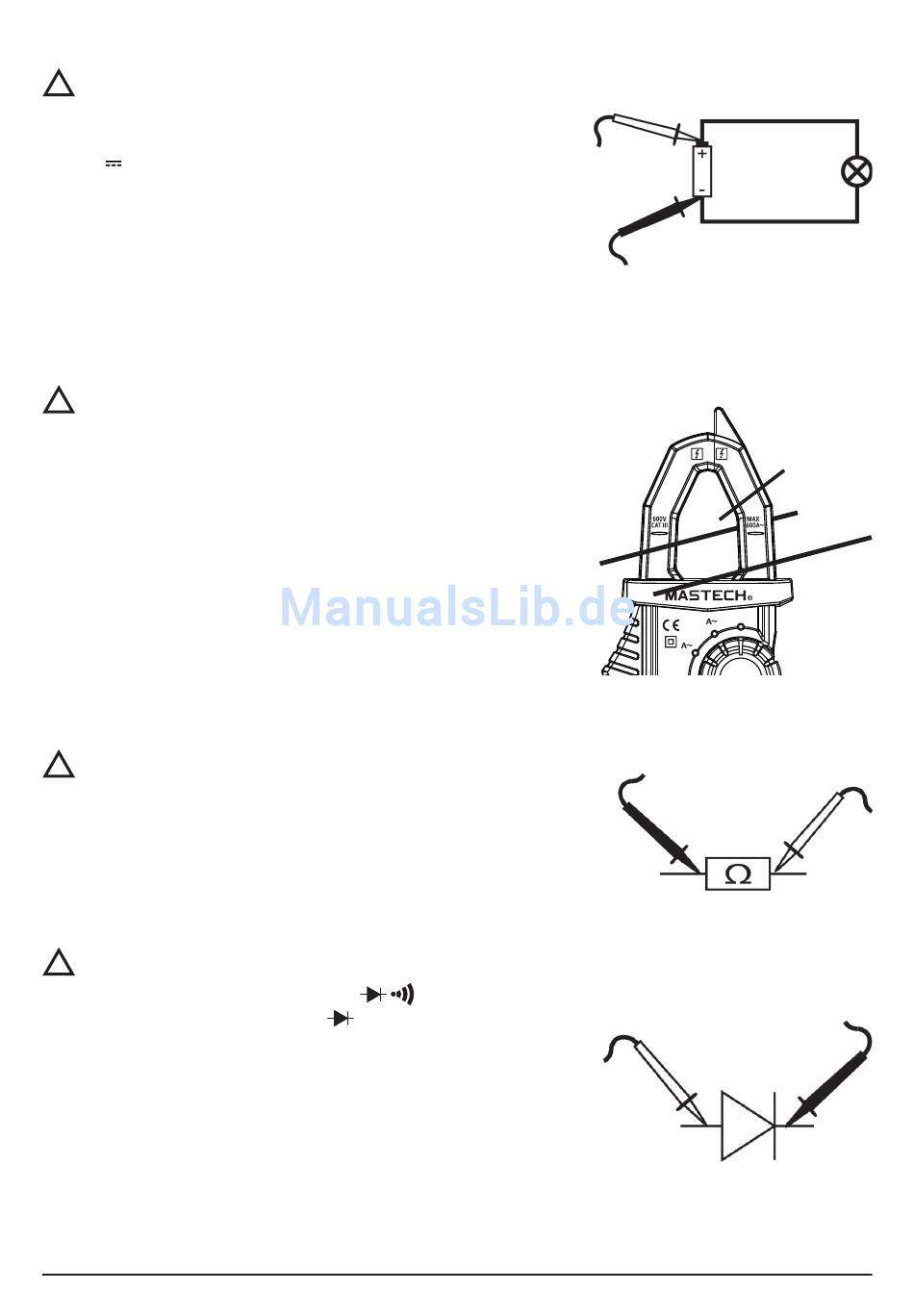

Gleich-/ Wechselspannungsmessung
Achtung: Versuchen Sie keine Spannungen über 600 V-/~ zu messen!
!
• Drehen Sie den Drehwahlschalter ⓫ in den V-Bereich.
• Wählen Sie mit der Select-Taste ❹ "
bzw. " " (für Gleichspannungsmessung) aus.
• Verbinden Sie die rote Messleitung mit der Multifunktions-Buchse ❽ und die
schwarze Messleitung mit der COM-Buchse ❼.
• Verbinden Sie die rote Messleitung parallel mit dem Pluspol und die schwar-
ze Messleitung mit dem Minuspol des zu messenden Stromkreises (siehe
Skizze).
• Hinweis: Bei Wechselspannungsmessung muss nicht auf die Polarität ge-
achtet werden.
Wechselstrommessung
Achtung: Versuchen Sie keine Ströme über 20 bzw. 600 A zu messen!
!
Wenn die zu messende Stromstärke unbekannt ist, schalten
Sie immer zuerst in den größten Messgereich (200/600 A).
Der maximale Strom von 600 A sollte nicht länger als 20 Se-
kunden gemessen werden!
• Drehen Sie den Drehwahlschalter ⓬ auf 2/20 A (für Messungen bis max. 20
A) oder auf 200/600 A (für Messungen bis max. 600 A).
• Öffnen Sie die Messzange ❶ mit Hilfe des Öffnungs-Hebels ❷ und um-
schließen Sie einen einzelnen Leiter (siehe Skizze).
• Nun können Sie den Messwert vom Display ❻ ablesen.
• Hinweis: Für möglichst genaue Messungen sollte der umschlossene Leiter
möglichst mittig in der Messzange ❶ liegen. Ansonsten kann die Toleranz
um bis zu 1,5 % ansteigen.
Widerstandsmessung
Achtung: Messen Sie keine unter Spannung stehenden Widerstände!
!
• Stellen Sie den Drehwahlschalter ⓬ auf den Ω-Bereich.
• Verbinden Sie die rote Messleitung mit der Multifunktions-Buchse ❽ und die
schwarze Messleitung mit der COM-Buchse ❼.
• Verbinden Sie die Messleitungen parallel mit dem zu messenden Widerstand
(siehe Skizze).
Diodentest
Achtung: Messen Sie keine unter Spannung stehenden Dioden!
!
• Stellen Sie den Drehwahlschalter ⓬ auf den
• Drücken Sie die Select-Taste ❹, bis das
• Verbinden Sie die rote Messleitung mit der Multifunktions-Buchse ❽ und die
schwarze Messleitung mit der COM-Buchse ❼.
• Verbinden Sie die rote Messleitung mit der Anode und die schwarze Mess-
leitung mit der Kathode der Diode. Der angezeigte Wert entspricht dem
Spannungsabfall der Diode. Beim Prüfen in Durchlassrichtung einer funkti-
onstüchtigen Diode wird eine Spannung zwischen 0,5 V- und 0,8 V- (Silizium)
gemessen. Wird im Display ❻ OL angezeigt, ist die Diode entweder defekt
oder es wird in Sperrrichtung gemessen.
~
" (für Wechselspannungsmessung)
-Bereich.
-Symbol im Display ❻ erscheint.
